这篇文章已停刊
可以在此处找到当前文章 6059848 / SKS-Magic® 110线缆桥架，无孔FS
SKSU 110 FS电缆桥架
项目编号 6063500 | EAN码 4012195038702
- 产品描述
-
产品描述SKSU 110 = 重型电缆桥架系统，无孔，侧高110 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
线缆槽的两侧带有连接孔。
直线连接件须按一定比例单独订购。
-
- 技术资料
-
技术参数
NATO 穿孔样式 否 不锈钢，已酸洗 否 侧孔 否 功能维护 否 可用截面 603 cm² 可用截面 60300 mm² 地面安装孔 否 尺寸 110x550x3000 尺寸 110 x 550 带盖板 否 材料 钢 板厚 1,5 mm 板厚 0,06 in 电缆拖链系统连接器类型 拧紧 表面 带钢镀锌 载荷测试类型符合 IEC 61537 II 型 连接件型号 不带连接件 长跨距规格 否 颜色 锌 尺寸
宽度 550 mm 宽度 22 in 尺寸 B 550 mm 长度 3000 mm 长度 10 ft 高度 110 mm 高度 4 in 负载
支撑距离1.5 m 3 kN/m 支撑间距2.0 m 2,4 kN/m 支撑间距2.0 m 1,76 kN/m 支撑间距3.0 m 1,2 kN/m 支撑间距3.5 m 0,84 kN/m 支撑间距4.0 m 0,8 kN/m 二氧化碳足迹（Product Carbon Footprint）
CO2 足迹 (GWP) 从摇篮到大门 39,504 kg CO₂e / 1 米 CO₂ Footprint (GWP) 39,504 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-04-02T00:00:00.000+0200 技术资料
SKSU 110电缆桥架负载图
- 所有型号
-
系统附件
产品 型号 产品编码 数量
盖板，带螺旋扣，FS
DRL 550 FS 6052568 3 m

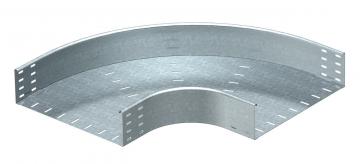

90°转角，110 FS
RB 90 155 FS 7001975 1 个 - 下载
-
符合UK标准声明 SKSU 155 FS / 6063500 , 0.09MB , pdfREACH 符合性声明 SKSU 155 FS / 6063500 , 0.12MB , pdfRoHS 符合性声明 SKSU 155 FS / 6063500 , 0.13MB , pdf环保产品声明（EPD) SKSU 155 FS / 6063500 , 2.03MB , pdf
