SKSU 110 FS电缆桥架
项目编号 6063438 | EAN码 4012196395293
- 产品描述
-
产品描述SKSU 110 = 重型电缆桥架系统，无孔，侧高110 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
线缆槽的两侧带有连接孔。
直线连接件须按一定比例单独订购。
-
- 技术资料
-
技术参数
NATO 穿孔样式 否 不锈钢，已酸洗 否 侧孔 否 功能维护 否 可用截面 21800 mm² 可用截面 218 cm² 地面安装孔 否 尺寸 110 x 200 尺寸 110x200x3000 带盖板 否 材料 钢 板厚 1,5 mm 板厚 0,06 in 电缆拖链系统连接器类型 拧紧 表面 带钢镀锌 载荷测试类型符合 IEC 61537 II 型 连接件型号 不带连接件 长跨距规格 否 颜色 锌 尺寸
宽度 8 in 宽度 200 mm 尺寸 B 200 mm 长度 3000 mm 长度 10 ft 高度 110 mm 高度 4 in 负载
支撑距离1.5 m 3 kN/m 支撑间距2.0 m 2,4 kN/m 支撑间距2.0 m 1,76 kN/m 支撑间距3.0 m 1,2 kN/m 支撑间距3.5 m 0,84 kN/m 支撑间距4.0 m 0,8 kN/m 二氧化碳足迹（Product Carbon Footprint）
CO2 足迹 (GWP) 从摇篮到大门 11,747 kg CO2e / 1 米 CO₂ Footprint (GWP) 11,747 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 技术资料
SKSU 110电缆桥架负载图
- 所有型号
-
系统附件
产品 型号 产品编码 数量
直线和转角连接件，110 FS
RLVL 110 FS 6067131 10 个
底部连接件FS
SSLB 200 FS 7070213 20 个

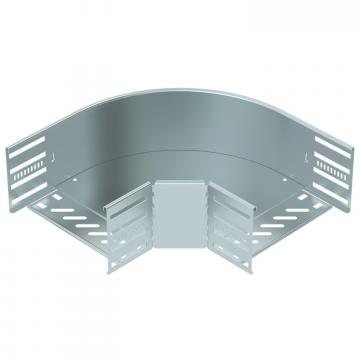

90°弯角 110 FS
RB 90 120 FS 6036804 1 个

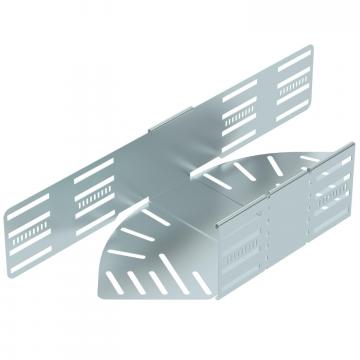

可调角度弯角 110 FS
RB W 120 FS 6037304 1 个

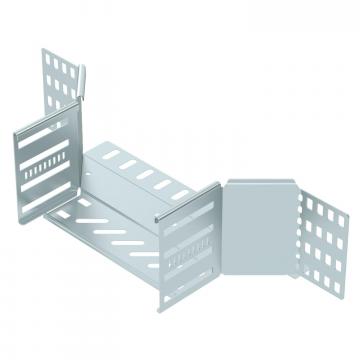

旁接三通，110 FS
RAA 120 FS 6042155 1 个

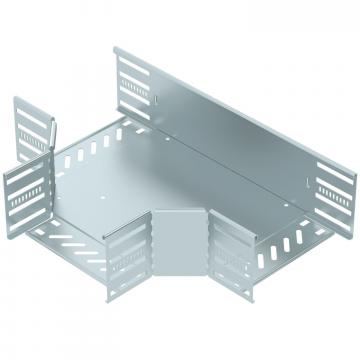

T形件110 FS
RT 120 FS 6038304 1 个
盖板，带螺旋扣，FS
DRL 200 FS 6052207 3 m
隔板，110 FS
TSG 110 FS 6062122 3 m
90°转角，110 FS
RB 90 120 FS 7001916 1 个 - 下载
-
