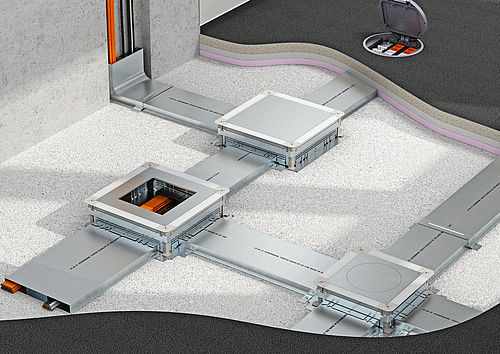

EÜK找平层覆盖的地下布线系统
OBO的EÜK系统是最受欢迎的地下系统之一。世界各地的规划师都信赖它的多样性、可靠性和灵活性。与OBO合作，可以实施许多具有挑战性的建设项目。EÜK系统可以满足施工现场和后续使用中的所有要求。
地下领域的专家
众所周知，OBO的找平层覆盖的地下布线系统是欧洲的首个地下布线系统。该系统于1965年首次亮相，此后一直不断更新以适应最新的安装要求。五十年来，规划师、建筑师和建筑商一直依赖于这种久经考验的技术。特别是在进行地面供电需要较高灵活性的情况下。
坚固且用途广泛
无论是水泥砂浆、浇筑沥青、自流平地面还是地热地面，EÜK系统适用于各种类型的地面。地板覆盖物的改变也不会有任何问题。该系统可用于各种地板覆盖物(石材、大理石、木材、纺织品、塑料等)。因此，该系统可以与干式、湿润或湿式清洁的地板覆盖物结合使用。
扩建为重型系统
根据建筑项目，该系统为负载要求更高的楼板结构提供解决方案。EÜK系统可扩建为重型系统。已根据DIN 50085-2-2对EÜK系统的负荷能力进行了检测。完全封闭的线槽系统可保护铺设的线路，并在施工现场日常工作中防止踩踏、灰尘和脏污。

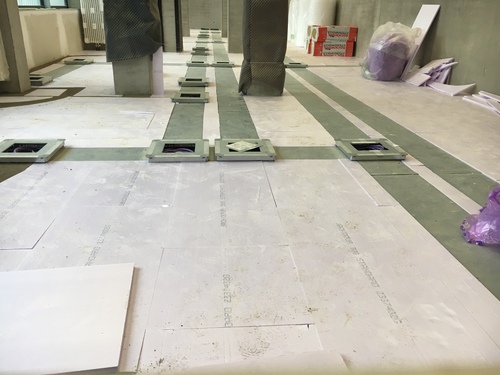

快速安装

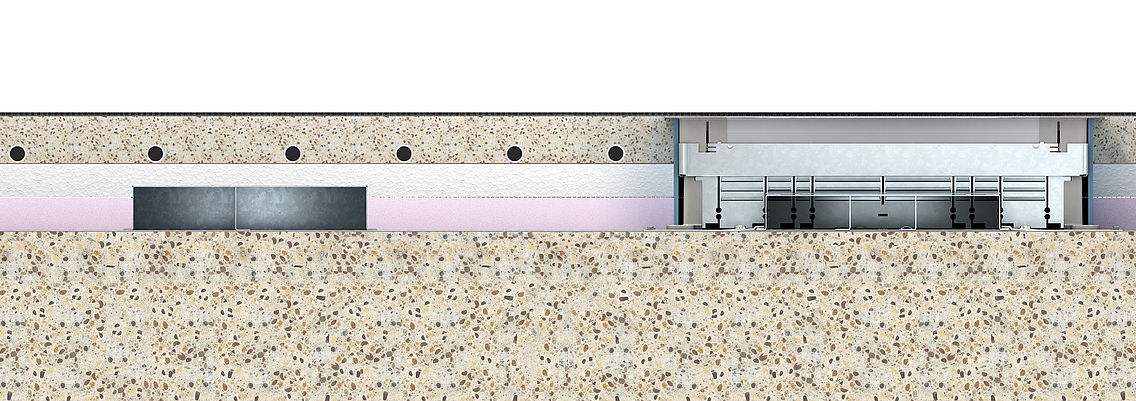

OBO EÜK系统的地下线槽和地台箱直接安装在未经加工的混凝土上。保温层用于防止热损失和减少踩踏噪音。该保温层完全包覆于线槽系统表面。也可以与地面的地暖组合使用。在这种情况下，线槽系统位于地暖下方，因此完全隔绝在保温层中。
这一牢固的系统在施工阶段就显示出其优势。它在整个安装过程中完全封闭。由安装保护盖将地台箱保护起来。这样异物就无法进入系统，内部能够保持洁净。地台箱具有很大的高度调节范围，可以适应70至220mm高的地面。此外，地台箱还可以与线槽系统分离，独立安装在地面内。这样分开安装可以避免相邻地板覆盖物和找平层出现裂缝。
通过OBO自己的Modul 45系列可以灵活安装插座、数据和多媒体接口。借助通用支架，这些模块可以安装于任何设备安装装置内。这些设备安装装置以模块化结构的框盒和服务出口的形式提供。

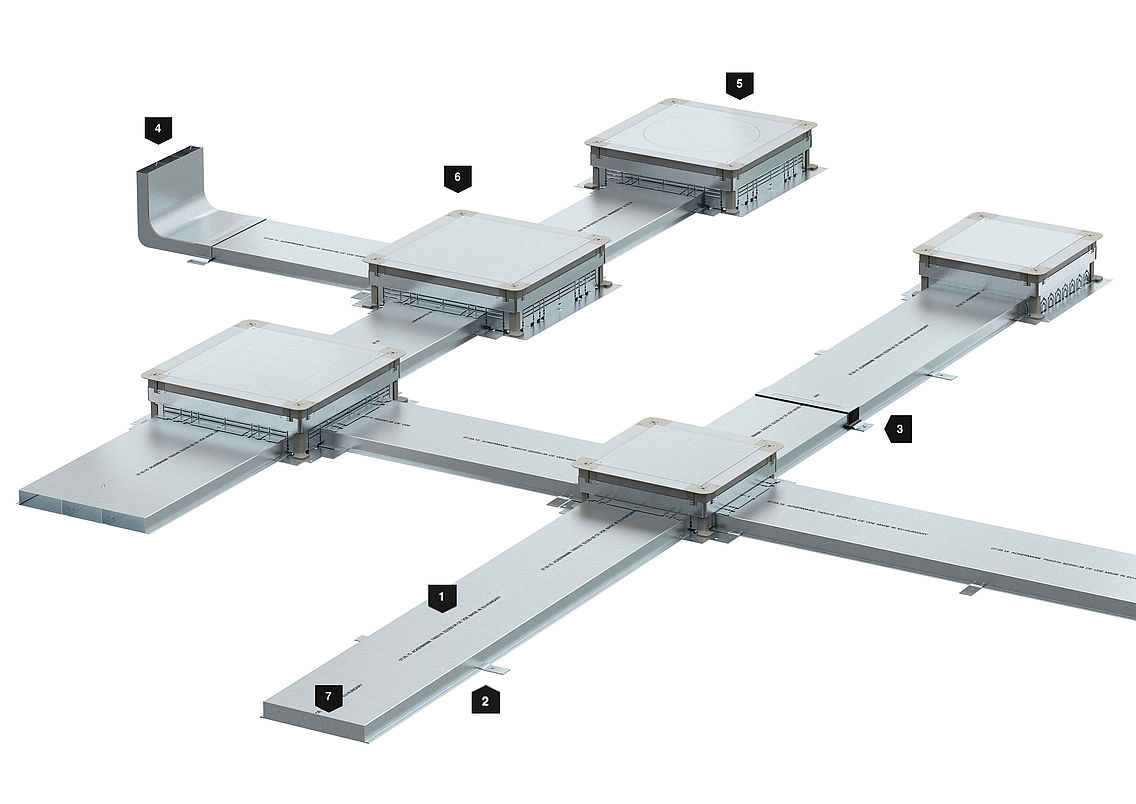

安装原理
1 | 地下安装线槽 |
2 | 线槽固定夹 |
3 | 连接件 |
4 | 垂直弯头 |
5 | 带安装盖和挡板（UGD）的地台箱 |
6 | 地台箱 |
7 | 线槽端盖 |

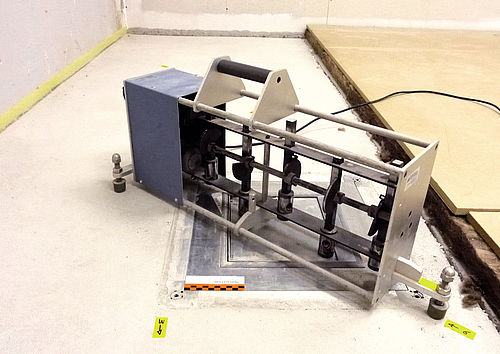

通过隔音和防火测试
满足土建工程噪声防护要求。为此，在找平层铺设后，可将地台箱的上部框架和地台箱下部分离。此时，框架是悬浮的，未与任何混凝土板接触。这种分离意味着没有声音可以通过线槽系统和地台箱进行传播。EÜK找平层覆盖的地下布线系统也可以安装在逃生通道和救援通道内，并穿过防火墙。此时，特殊的OBO防火封堵是必要的。封闭的设计意味着线槽系统的电缆保护性能良好、且可保持电缆系统的整洁和保证电磁屏蔽。这种屏蔽在施工阶段也能得到保证。
线槽斜角入口

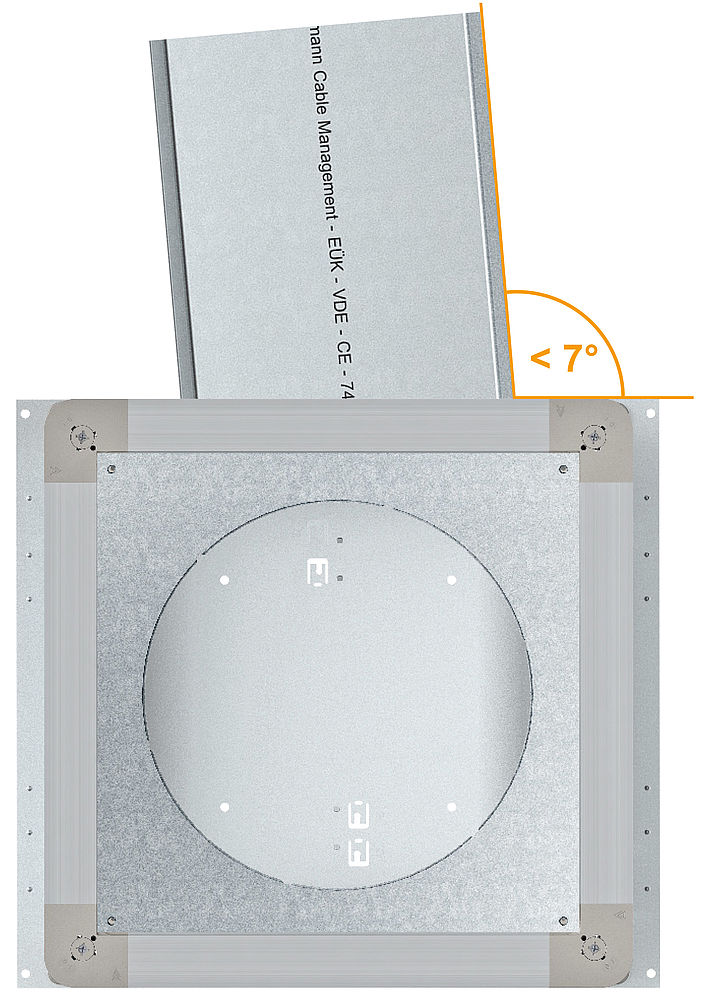

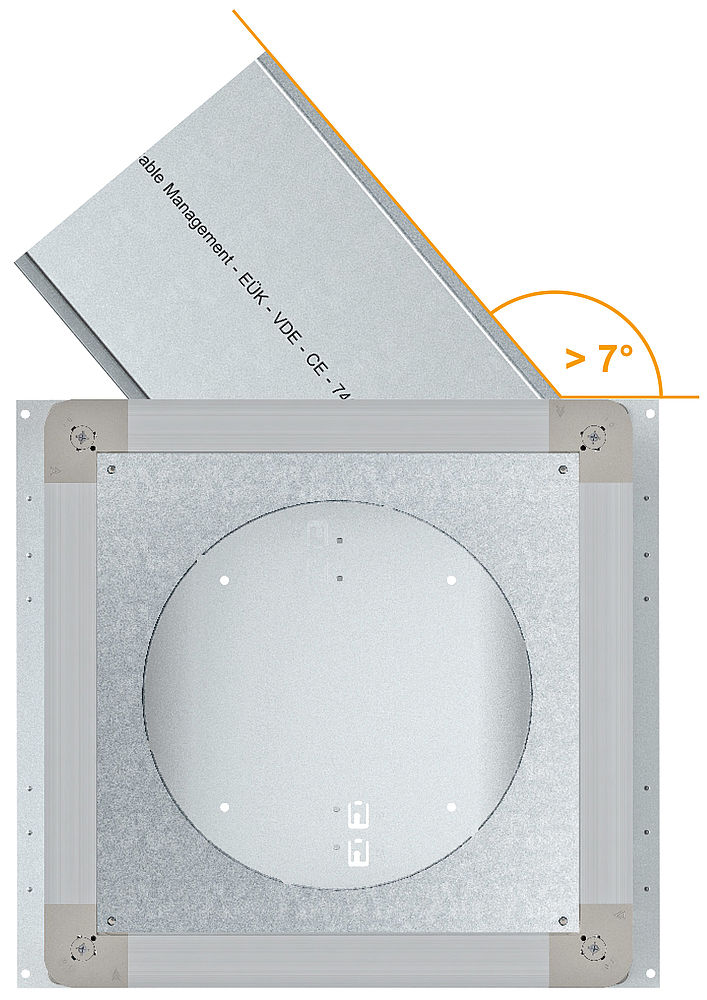

EÜK系统地台箱上预制的线槽开口，当插入角小于7°时，无需切割，可直接插入。当插入角大于7°时，可以通过切割来实现斜角入口。但切割调整时必须根据地台箱的大小和插入口进行。
线槽方向修正
线槽斜角入口
