重型网状电缆桥架SGR 55 A2

项目编号 6000925 | EAN码 4012196622146

3000 mm
55 mm
6 mm
产品描述
产品描述

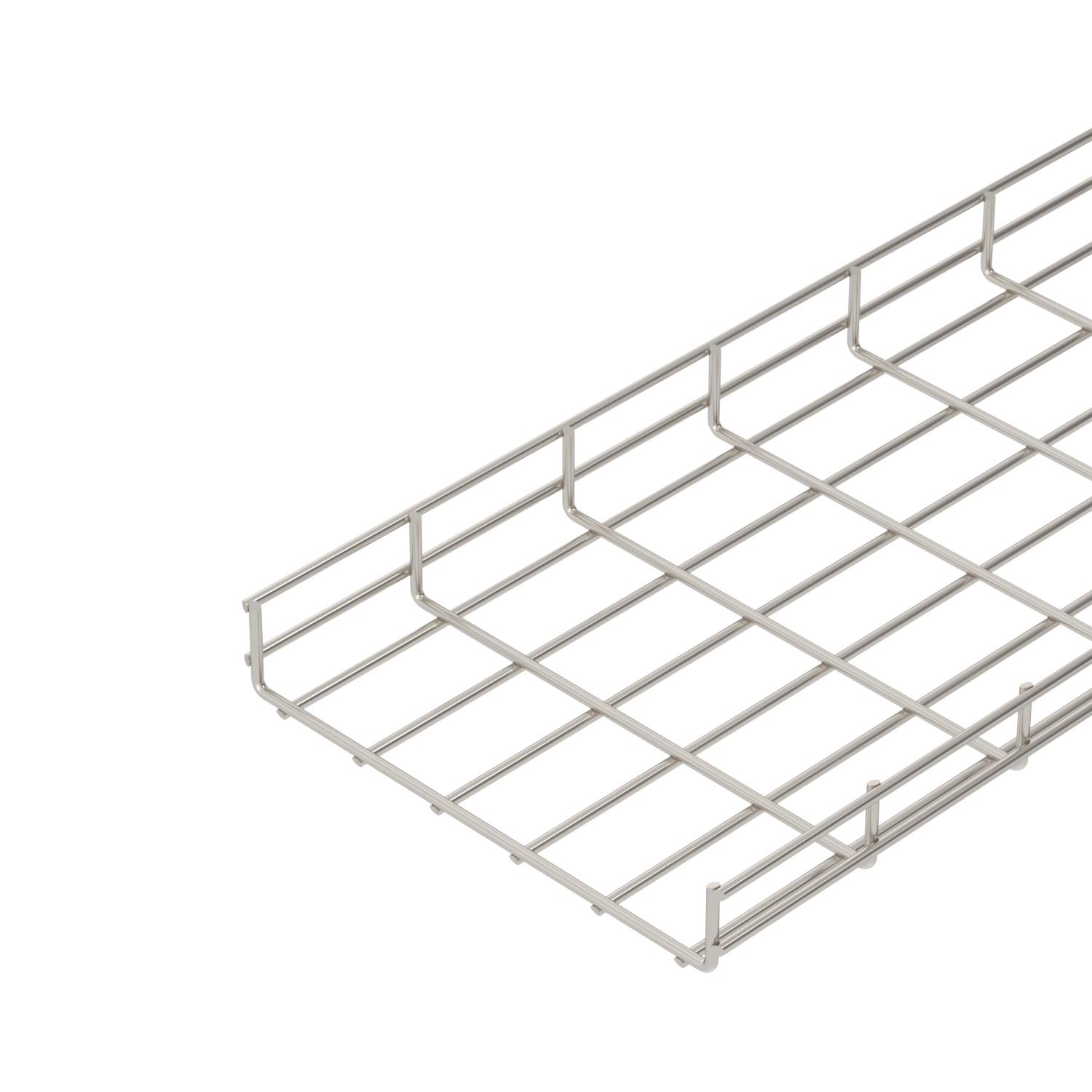

由点焊钢丝制成的侧高为55 mm的网栅线缆槽。
屏蔽衰减，无盖板15 dB，带盖板25 dB。

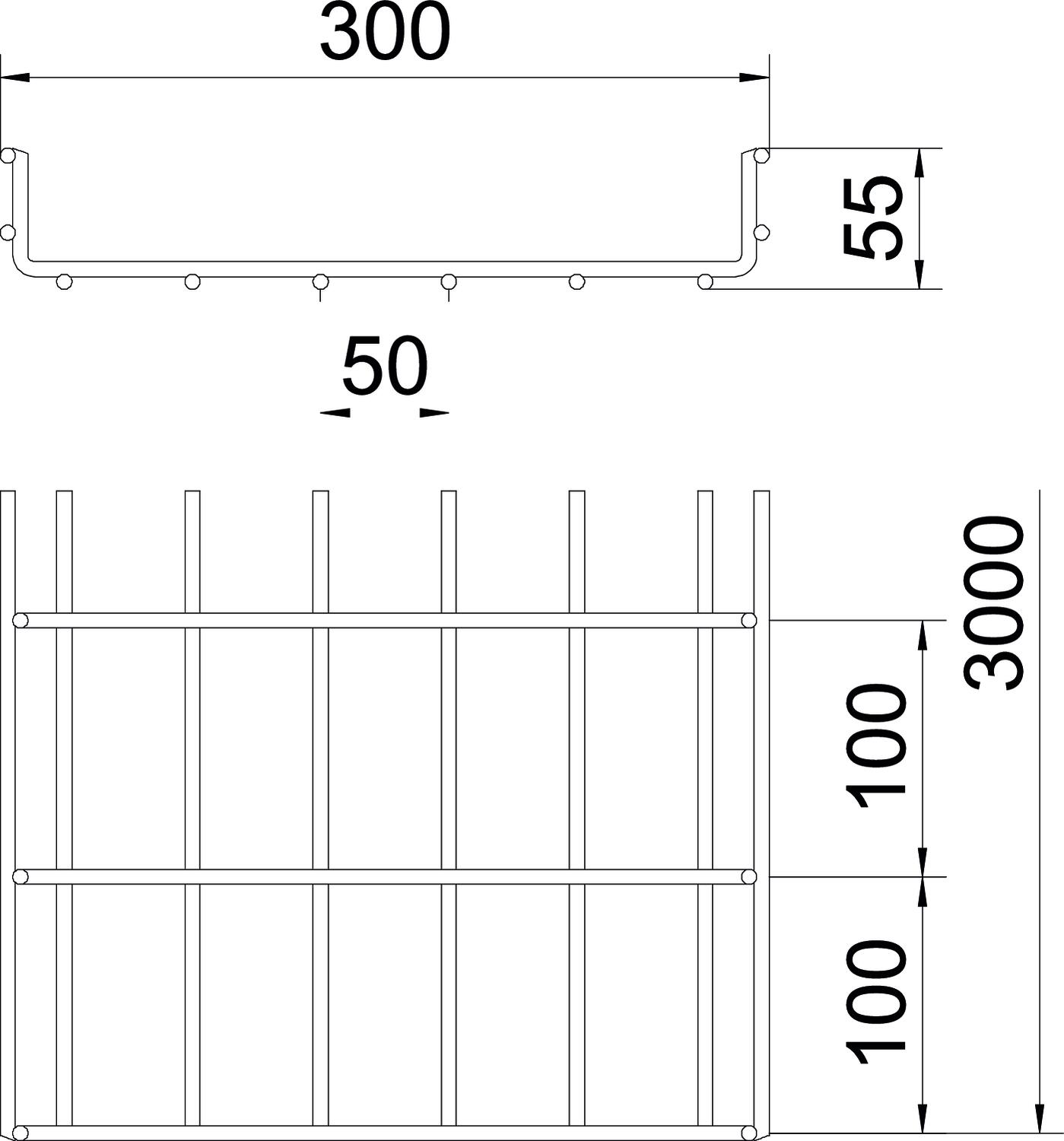

网孔尺寸为50 x 100 mm。

  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • 网格式桥架，侧高 55 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
技术资料

技术参数

可用截面 129 cm²
可用截面 12900 mm²
尺寸 55x300x3000
材料 优质不锈钢1.4301
电缆拖链系统连接器类型 拧紧
表面 亮面，重新加工
轮廓形状 U形
载荷测试类型符合 IEC 61537 II 型
连接件型号 不带连接件
钢丝直径 6 mm
颜色 优质钢

尺寸

宽度 11,81 in
宽度 300 mm
尺寸 B 300 mm
长度 3000 mm
高度 2,17 in
高度 55 mm

负载

支撑距离1.5 m 1,3 kN/m
支撑间距 1.0m 2 kN/m
支撑间距2.0 m 0,45 kN/m
支撑间距2.0 m 0,75 kN/m
支撑间距3.0 m 0,4 kN/m

二氧化碳足迹（Product Carbon Footprint）

CO2 足迹 (GWP) 从摇篮到大门 15,2129 kg CO2e / 1 米
CO₂ Footprint (GWP) 15,2129 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

技术资料

负载图，网格桥架SGR 55

负载图，网格桥架SGR 55
所有型号

所有型号

型号 长度 宽度 高度 钢丝直径 可用截面 产品编码 数量
SGR 55 100 A2 3000 mm 100 mm 55 mm 6 mm 40 cm² 6000909
3 m
SGR 55 150 A2 3000 mm 150 mm 55 mm 6 mm 63 cm² 6000913
3 m
SGR 55 200 A2 3000 mm 200 mm 55 mm 6 mm 87 cm² 6000917
3 m
SGR 55 300 A2 3000 mm 300 mm 55 mm 6 mm 129 cm² 6000925
3 m
SGR 55 400 A2 3000 mm 400 mm 55 mm 6 mm 175 cm² 6000933
3 m
SGR 55 500 A2 3000 mm 500 mm 55 mm 6 mm 220 cm² 6000941
3 m
SGR 55 600 A2 3000 mm 600 mm 55 mm 6 mm 265 cm² 6000958
3 m
附件

安装附件

产品 型号 产品编码 数量
保护套 保护套 SGR KS OR 6003758
500 个
