重型网状电缆桥架SGR 105 A2 3000 | 600 | 105 | 6 | 554 |
morepic-1 morepic-2 morepic-3 video-1 video-2

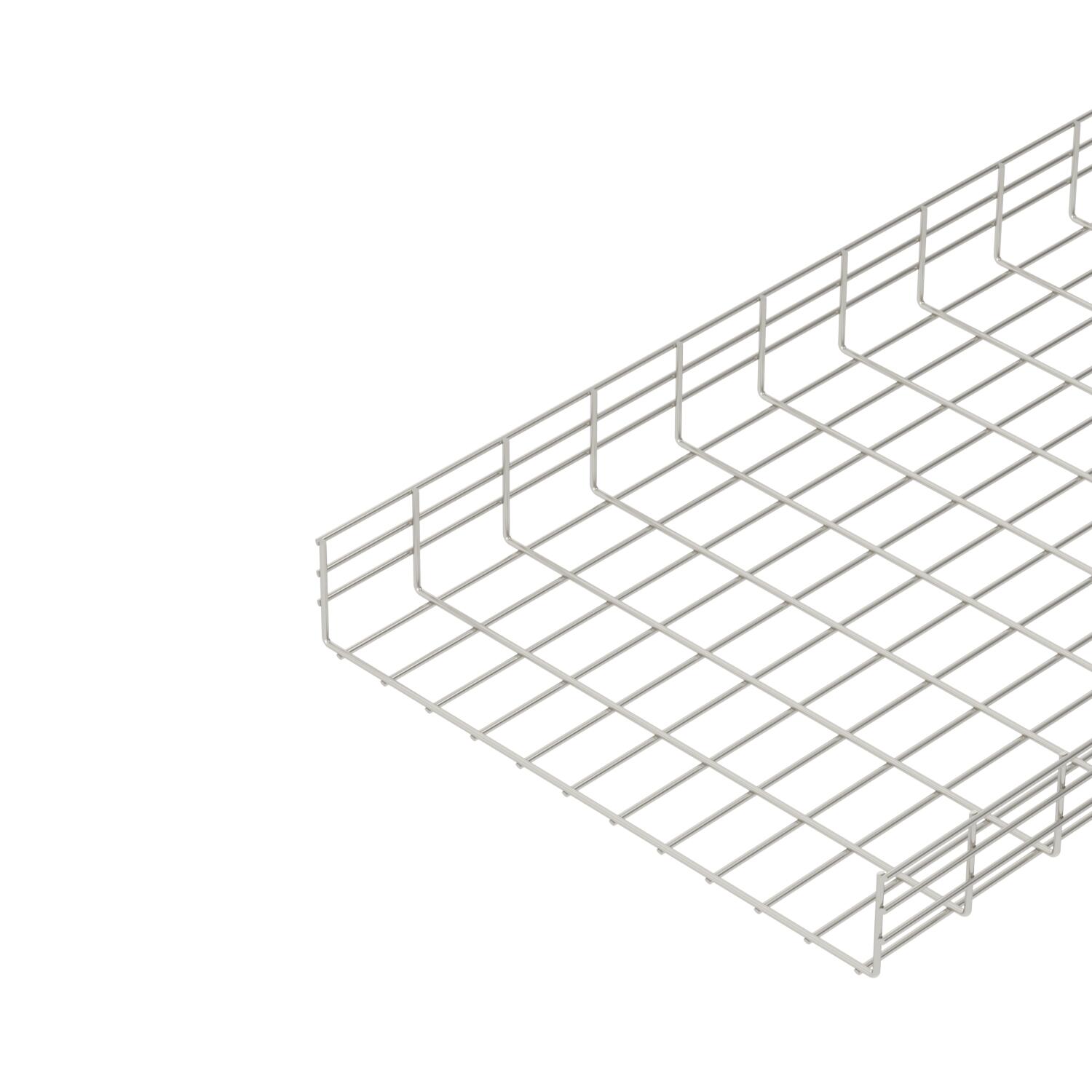

重型网状电缆桥架SGR 105 A2

项目编号 6003633 | EAN码 4012196622092

3000 mm
105 mm
6 mm
产品描述
产品描述
由点焊钢丝制成的侧高为105 mm的网栅线缆槽。
屏蔽衰减，无盖板15 dB，带盖板25 dB。

网孔尺寸为50 x 100 mm。

  • 电磁屏蔽
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • 网格式桥架，侧高 105 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
技术资料

技术参数

一体式隔板 无
可用截面 554 cm²
可用截面 55400 mm²

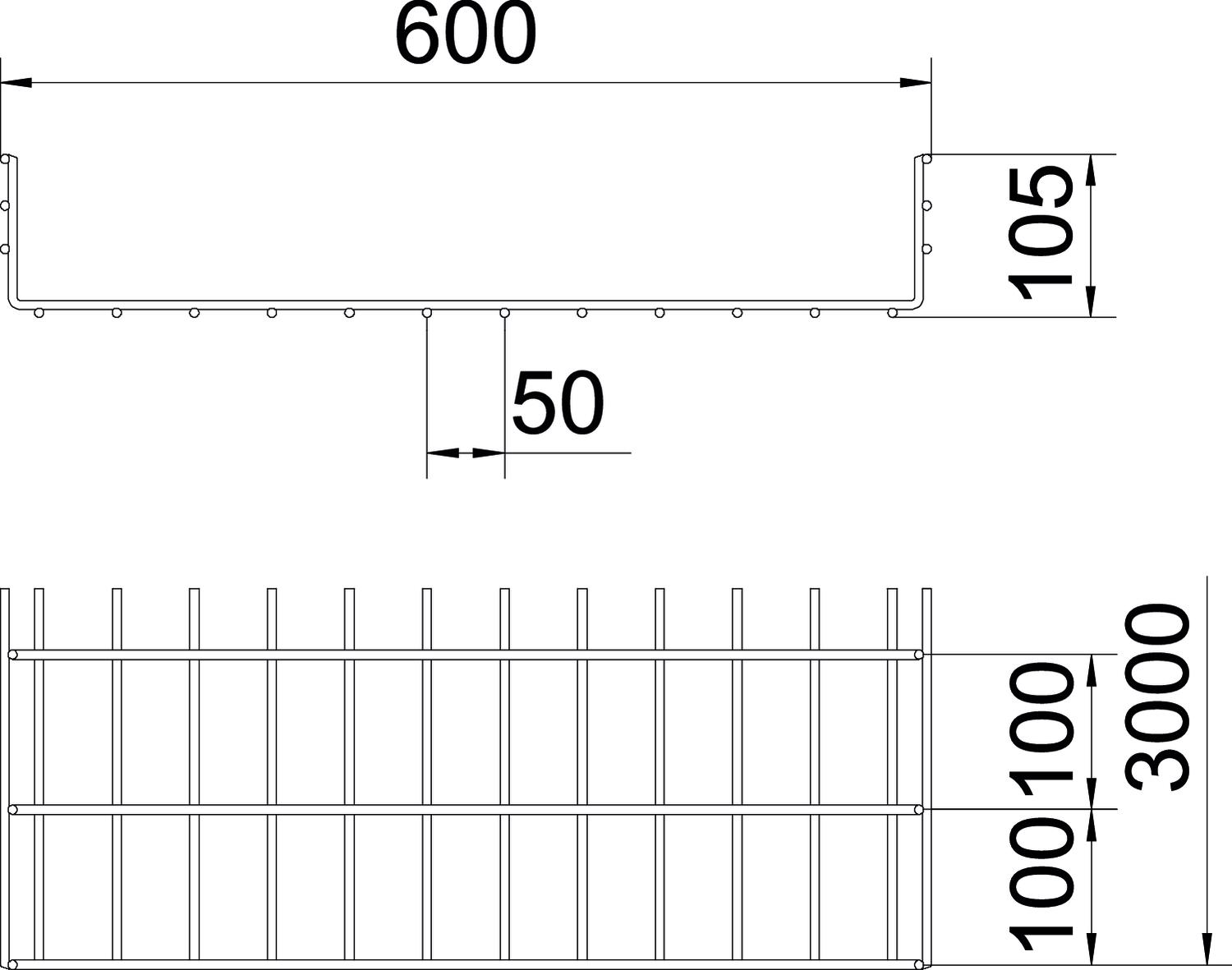

尺寸 105x600x3000
材料 优质不锈钢1.4301
电缆拖链系统连接器类型 拧紧
表面 亮面，重新加工
轮廓形状 U形
载荷测试类型符合 IEC 61537 II 型
连接件型号 不带连接件
钢丝直径 6 mm
颜色 优质钢

尺寸

宽度 23,62 in
宽度 600 mm
尺寸 B 600 mm
长度 3000 mm
高度 105 mm
高度 4,13 in

负载

支撑距离1.5 m 2,2 kN/m
支撑间距 1.0m 4,1 kN/m
支撑间距2.0 m 0,95 kN/m
支撑间距2.0 m 1,35 kN/m
支撑间距3.0 m 0,8 kN/m
支撑间距3.5 m 0,7 kN/m
支撑间距4.0 m 0,45 kN/m

二氧化碳足迹（Product Carbon Footprint）

CO2 足迹 (GWP) 从摇篮到大门 28,0045 kg CO2e / 1 米
CO₂ Footprint (GWP) 28,0045 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

技术资料

载荷图，网格式桥架，型号SGR 105

载荷图，网格式桥架，型号SGR 105
所有型号

所有型号

型号 长度 宽度 高度 钢丝直径 可用截面 产品编码 数量
SGR 105 150 A2 3000 mm 150 mm 105 mm 6 mm 130 cm² 6003623
3 m
SGR 105 200 A2 3000 mm 200 mm 105 mm 6 mm 175 cm² 6003625
3 m
SGR 105 300 A2 3000 mm 300 mm 105 mm 6 mm 268 cm² 6003627
3 m
SGR 105 400 A2 3000 mm 400 mm 105 mm 6 mm 363 cm² 6003629
3 m
SGR 105 500 A2 3000 mm 500 mm 105 mm 6 mm 459 cm² 6003631
3 m
SGR 105 600 A2 3000 mm 600 mm 105 mm 6 mm 554 cm² 6003633
3 m
附件

安装附件

产品 型号 产品编码 数量
保护套 保护套 SGR KS OR 6003758
500 个
