网状电缆桥架GR-Magic® 105 FT 3000 | 100 | 105 | 3.9 | 82 | 否
morepic-1 morepic-2 morepic-3 video-1 video-2

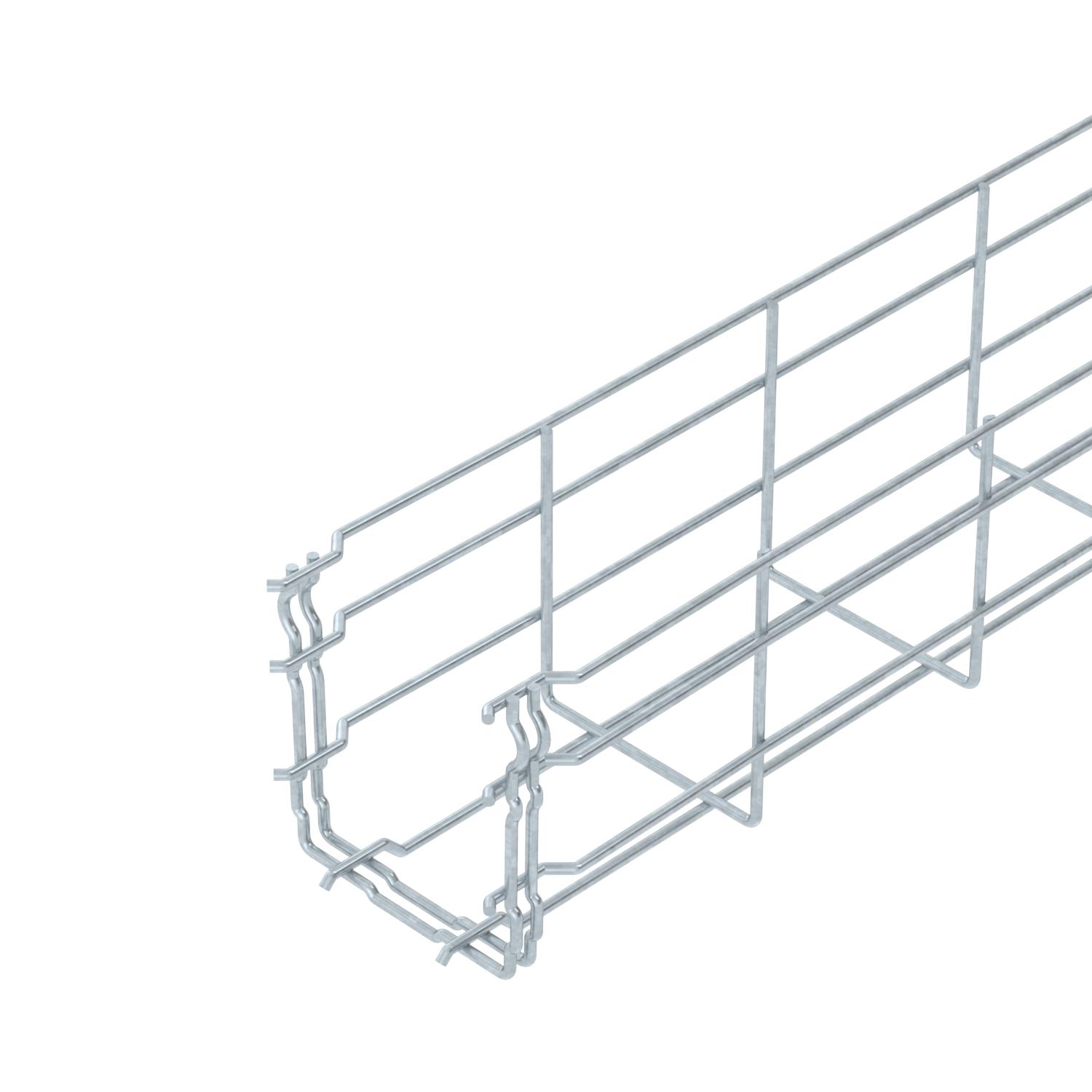

网状电缆桥架GR-Magic® 105 FT

项目编号 6002431 | EAN码 4012196021239

3000 mm
105 mm
否
产品描述
产品描述
带模制连接件、侧高为105 mm的网栅线缆槽。
屏蔽衰减，无盖板15 dB，带盖板25 dB。

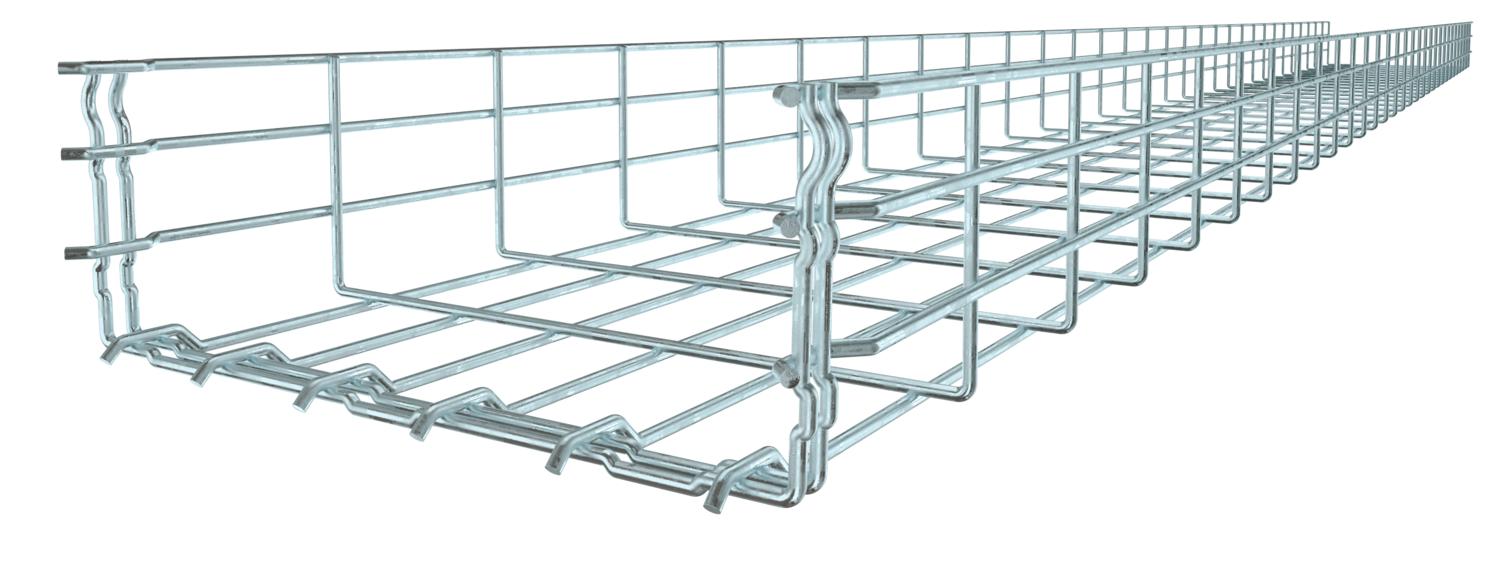

网栅线缆槽不需要任何额外的连接零件，只需相互卡接在一起即可。 网孔尺寸为50 x 100 mm。

  • 电气、电子、信息技术注册协会，德国
  • 保险商实验室公司，美国
  • 保险商实验室公司，美国
  • RINA 1861, Ship Classification, Certification and Services
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
技术资料

技术参数

一体式隔板 无
不锈钢，已酸洗 否
功能维护 否
可用截面 82 cm²
可用截面 8200 mm²
尺寸 105x100x3000
无螺纹连接件 是
材料 钢
电缆拖链系统连接器类型 卡紧
表面 热浸镀锌
轮廓形状 U形
载荷测试类型符合 IEC 61537 II 型
连接件型号 集成连接件
钢丝直径 3,9 mm
长跨距规格 否
颜色 锌

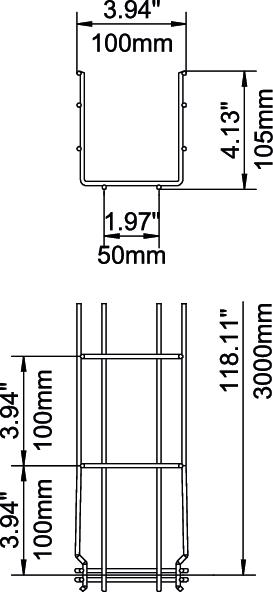

尺寸

宽度 3,94 in
宽度 100 mm
尺寸 B 100 mm
尺寸H 108 mm
长度 3000 mm
高度 4,13 in
高度 105 mm

负载

支撑距离1.5 m 0,55 kN/m
支撑间距 1.0m 0,8 kN/m
支撑间距2.0 m 0,37 kN/m
支撑间距2.0 m 0,27 kN/m
支撑间距3.0 m 0,25 kN/m

二氧化碳足迹（Product Carbon Footprint）

CO2 足迹 (GWP) 从摇篮到大门 2,1665 kg CO2e / 1 米
CO₂ Footprint (GWP) 2,1665 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

技术资料

GRM 105型网栅线缆槽负载图

GRM 105型网栅线缆槽负载图
所有型号

所有型号

型号 长度 宽度 高度 钢丝直径 可用截面 功能维护 产品编码 数量
GRM 105 100 FT 3000 mm 100 mm 105 mm 3.9 mm 82 cm² 否 6002431
3 m
GRM 105 150 FT 3000 mm 150 mm 105 mm 3.9 mm 130 cm² 否 6002433
3 m
GRM 105 200 FT 3000 mm 200 mm 105 mm 4.8 mm 175 cm² 否 6002435
3 m
GRM 105 300 FT 3000 mm 300 mm 105 mm 4.8 mm 268 cm² 否 6002437
3 m
GRM 105 400 FT 3000 mm 400 mm 105 mm 4.8 mm 363 cm² 否 6002439
3 m
GRM 105 500 FT 3000 mm 500 mm 105 mm 4.8 mm 459 cm² 否 6002443
3 m
GRM 105 600 FT 3000 mm 600 mm 105 mm 4.8 mm 554 cm² 否 6002445
3 m
附件

系统附件

产品 型号 产品编码 数量

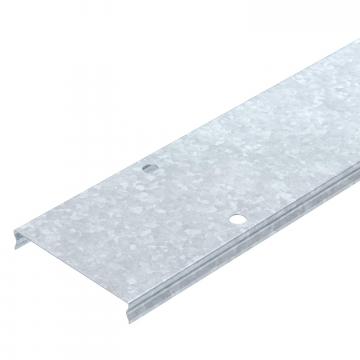

网格式桥架盖板，可锁定 FT 网格式桥架盖板，可锁定 FT DGRR 100 FT 6001822
3 m
转角连接件，FT 转角连接件，FT GEV 36 FT 6016723
20 个

安装附件

产品 型号 产品编码 数量
隔板85 DD 隔板85 DD TSG 85 DD 6062331
3 m
电缆出线板 FT 电缆出线板 FT KAB GR FT 6220142
10 个
