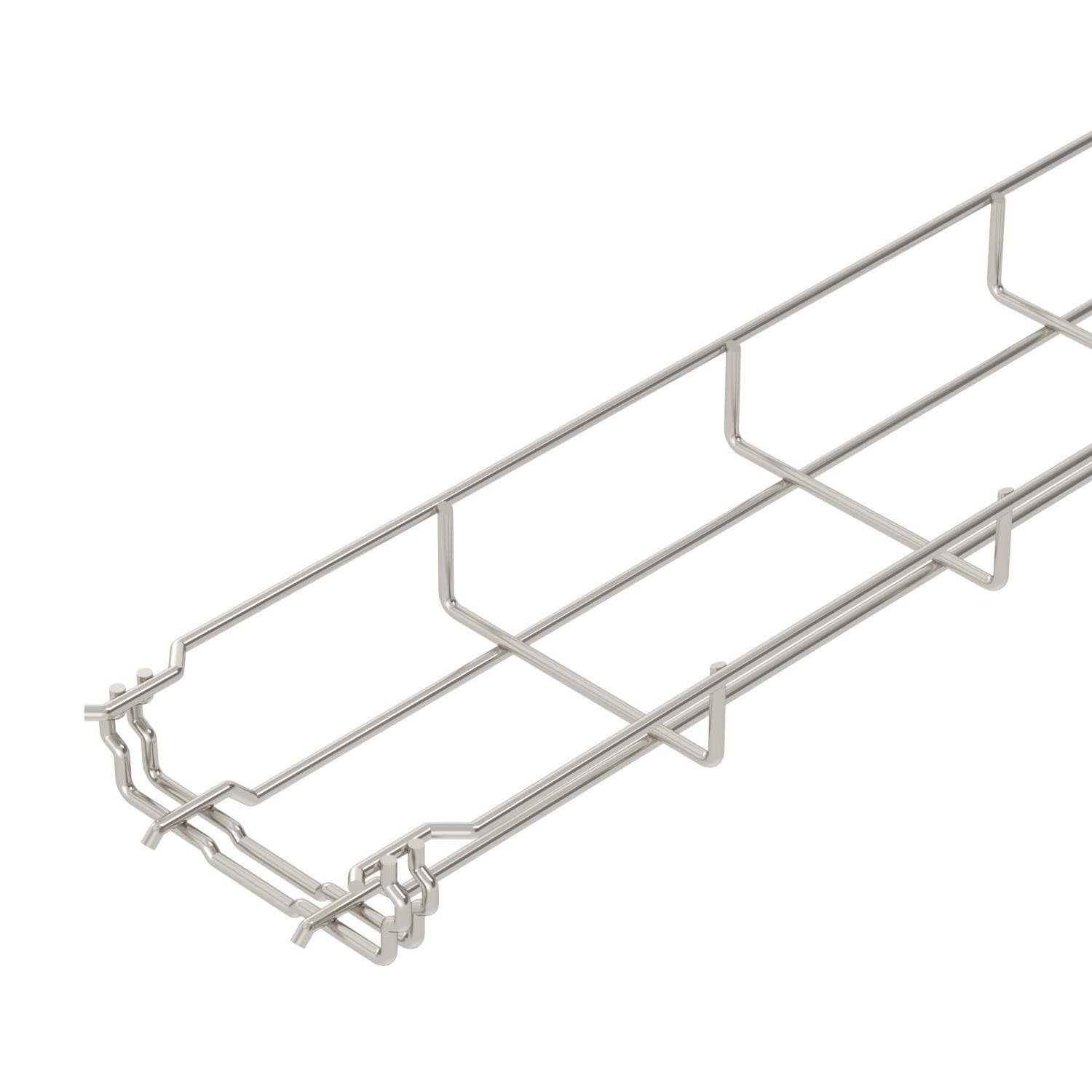

网格状桥架GR-Magic®35 A2
项目编号 6000055 | EAN码 4012195467700
- 产品描述
-
产品描述测高35mm带异型接头的网状电缆桥架
屏蔽衰减，无盖板15 dB，带盖板25 dB。
网格式桥架不需要任何额外的连接件，只需相互卡接在一起即可。 网格宽度为50X100mm（例外：GRM 55/50=20X100mm）
-
- 技术资料
-
技术参数
一体式隔板 无 不锈钢，已酸洗 是 功能维护 否 可用截面 23 cm² 可用截面 3500 mm² 尺寸 35x100x3000 无螺纹连接件 是 材料 优质不锈钢1.4301 电缆拖链系统连接器类型 卡紧 表面 亮面，重新加工 轮廓形状 U形 载荷测试类型符合 IEC 61537 II 型 连接件型号 集成连接件 钢丝直径 3,9 mm 长跨距规格 否 颜色 优质钢 尺寸

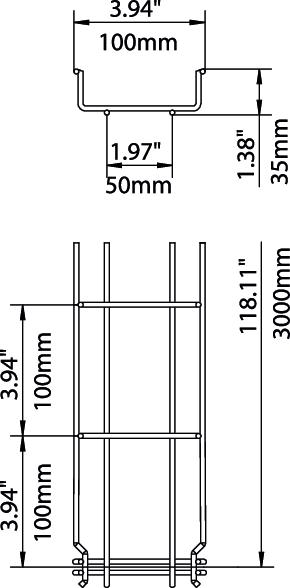

宽度 100 mm 宽度 4 in 尺寸 B 100 mm 长度 3000 mm 高度 1 in 高度 35 mm 负载
支撑距离1.5 m 0,11 kN/m 支撑间距 1.0m 0,25 kN/m 支撑间距2.0 m 0,1 kN/m 二氧化碳足迹（Product Carbon Footprint）
CO2 足迹 (GWP) 从摇篮到大门 2,5382 kg CO2e / 1 米 CO₂ Footprint (GWP) 2,5382 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 技术资料
负载图，GR-Magic网状电缆桥架，型号GRM35
- 所有型号
-
系统附件
产品 型号 产品编码 数量
网格式桥架盖板A2，可扣紧
DGRR 100 A2 6001862 3 m
转角连接件A2
GEV 36 A2 6016731 20 个 - 下载
-
REACH 符合性声明 GRM 35 100 A2 / 6000055 , 0.12MB , pdfRoHS 符合性声明 GRM 35 100 A2 / 6000055 , 0.13MB , pdf环保产品声明（EPD) GRM 35 100 A2 / 6000055 , 2.03MB , pdf
