UZD350-4 R junction and branch box 80 | 160 | | | 通用 | 正方形 | 350 |

UZD350-4 R junction and branch box

项目编号 7410025 | EAN码 4012197375386

产品编码 / 型号

最小找平层高度	80 mm

最大找平层高度	160 mm

最小通道高度

最大通道高度

盖板	通用

服务出口	正方形

额定尺寸

产品描述

产品描述

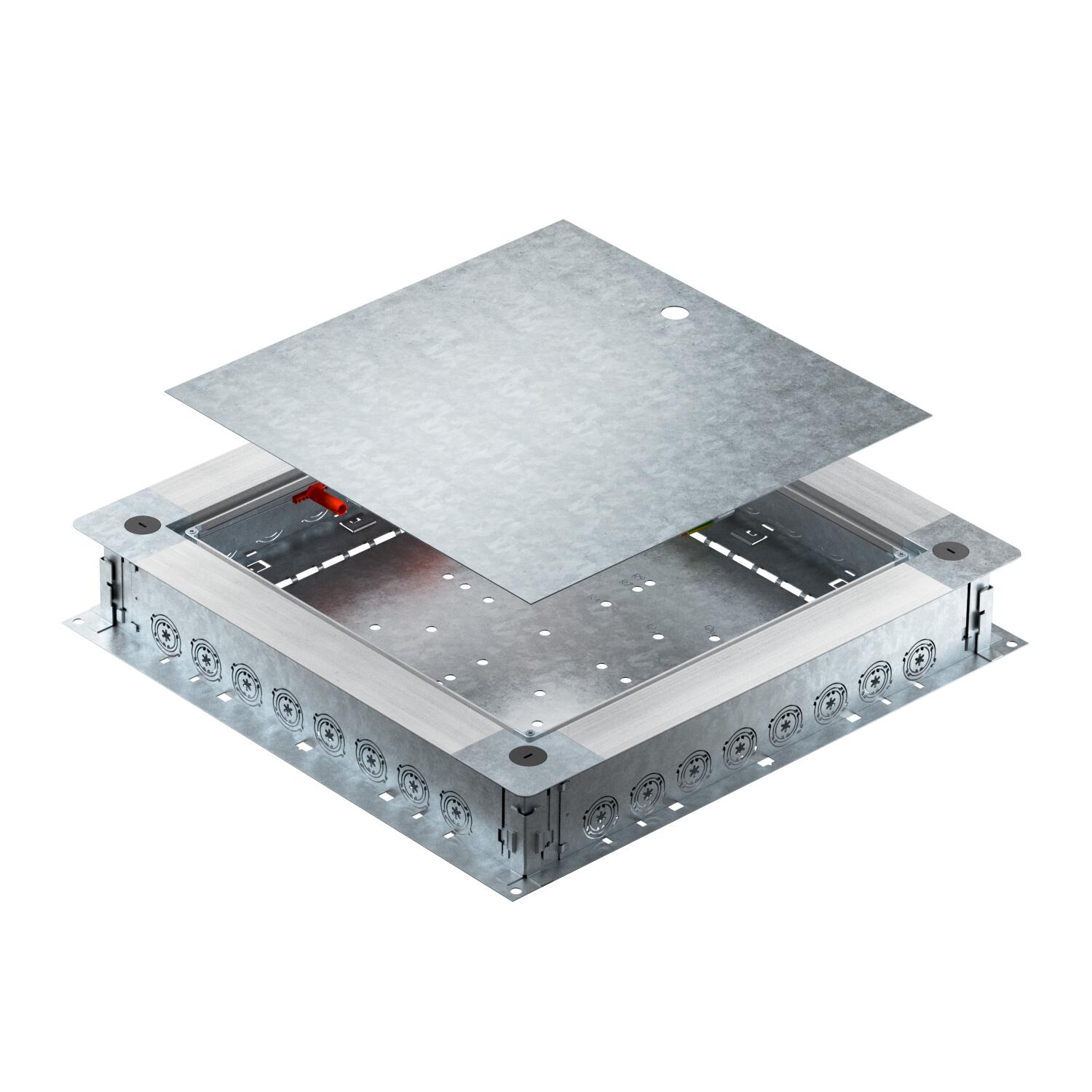

Junction and branch box UZD350-4 R with side walls made of sheet steel. For mounting of installation units in the mounting lid (to be ordered separately). Can be infinitely adjusted to a nominal screed height of 80–160 mm using the quick height-adjustment unit. The screed can be worked up to be flush with the screed edge. With an acoustic decoupling option after screed laying, and with system accessories, it can be used for heavy-duty applications. Insertion of cables through the pipe entries. Pipe entry per side suitable for 8 installation pipes each of the diameters M20, M25 and M32

技术资料

技术参数

CO2 足迹 (GWP) 从摇篮到大门	29,833 kg CO2e / 1 件
使用时的防护等级（IP）	IP20
可变形的	是
可安装设备数量	1
地面箱的安装开口	否
密封安装选项	是

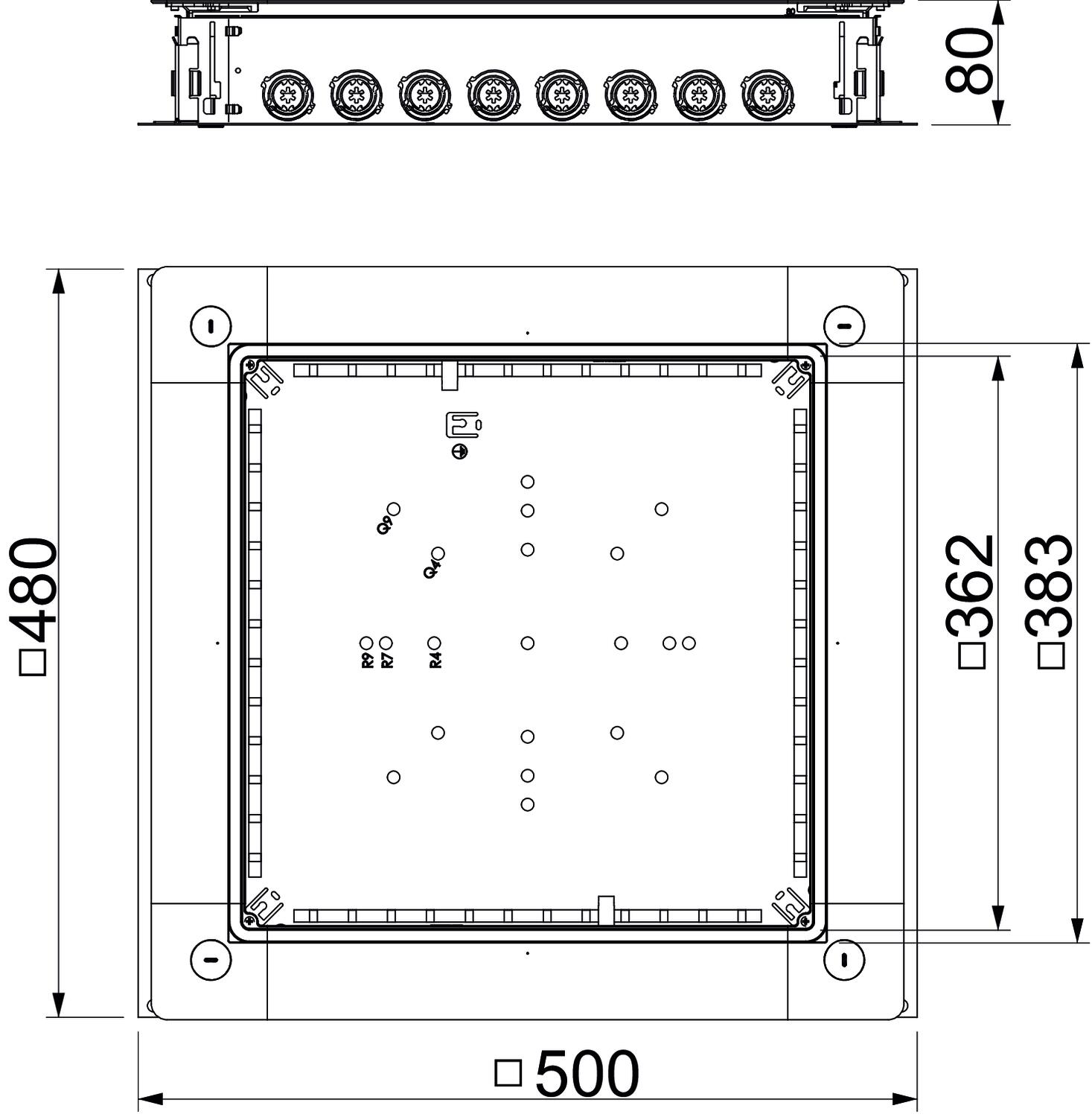

尺寸	500x480x80
尺寸 a	362 mm
尺寸 A	480 mm
尺寸 B	500 mm
尺寸 b	383 mm
底部端板	是
最大找平层高度	160 mm

最大调平范围	160 mm
最小找平层高度	80
最小找平层高度	80 mm
最小调平范围	80 mm
服务出口	正方形
材料	钢
用于管道连接	是
盖板	通用
表面	带钢镀锌
适用于与地面齐平的封闭式地板下线槽	否
适用于地下线槽	否
适用于找平层覆盖的地板下线槽	否
额定尺寸	350 mm

所有型号

所有型号

型号	最小找平层高度	最大找平层高度	最小通道高度	最大通道高度	盖板	服务出口	额定尺寸	产品编码	数量
UZD250-4	80 mm	160 mm	28 mm	58 mm	通用	正方形	250 mm	7410022	个	1 个
UZD350-4	80 mm	160 mm	28 mm	58 mm	通用	正方形	350 mm	7410023	个	1 个
UZD350-4 R	80 mm	160 mm	-	-	通用	正方形	350 mm	7410025	个	1 个
UZD250-4 R	80 mm	160 mm	-	-	通用	正方形	250 mm	7410026	个	1 个

附件

系统附件

产品	型号	产品编码	数量
安装盖350，标称尺寸4位	DUG 350-3 4	7400505	个	1 个
安装盖350，标称尺寸6	DUG 350-3 6	7400509	个	1 个
安装盖350，标称尺寸9	DUG 350-3 9	7400513	个	1 个
安装盖350，标称尺寸R4	DUG 350-3 R4	7400517	个	1 个
安装盖350，标称尺寸R7	DUG 350-3 R7	7400533	个	1 个
安装盖350，标称尺寸R9	DUG 350-3 R9	7400549	个	1 个
