U型夹 N型脚 1位，金属压板，A2
项目编号 1188374 | EAN码 4012197417659
- 产品描述
-

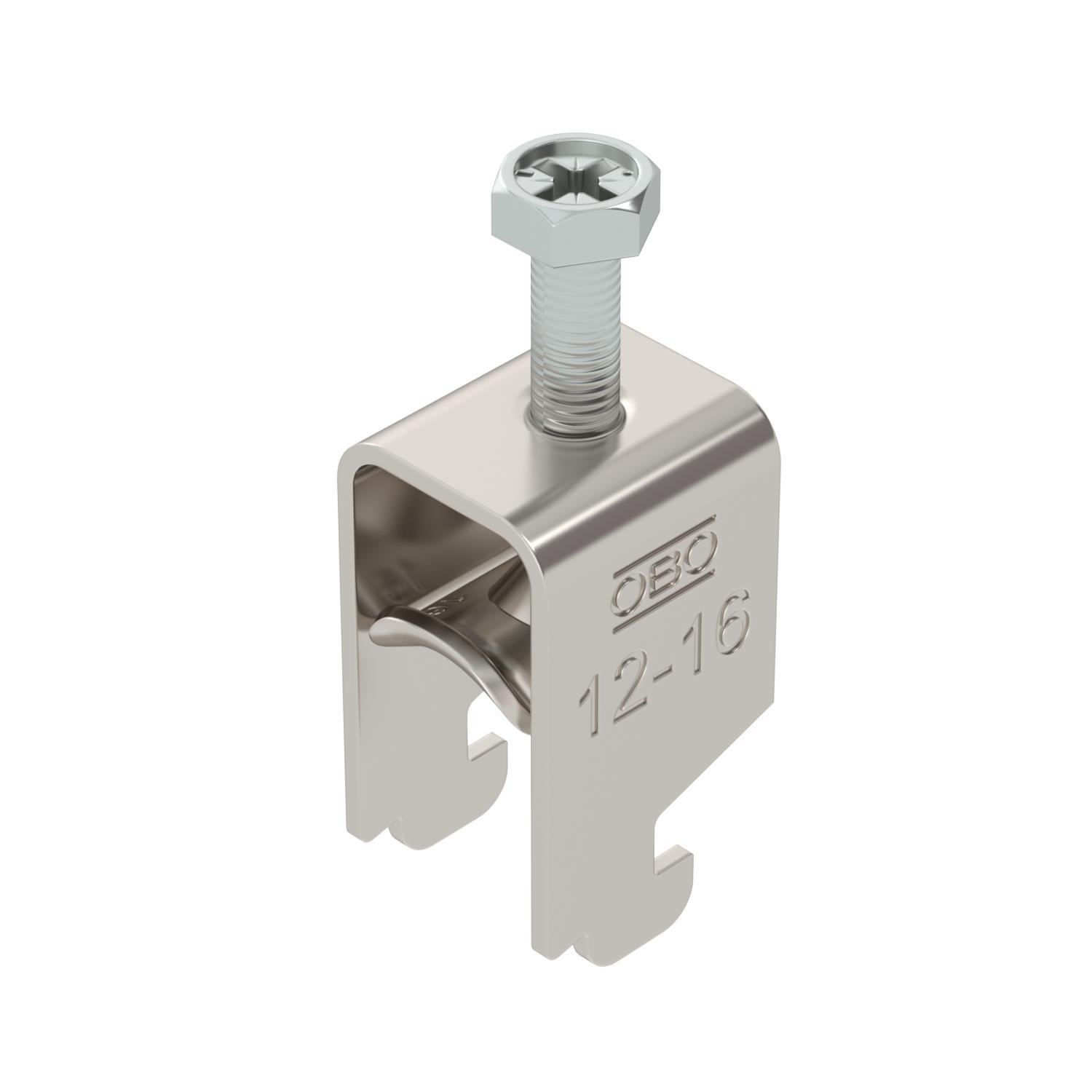

产品描述带N型脚的U型夹，带圆形边缘的金属压板用于电缆保护。 用于在C型导轨上垂直和水平安装1根电缆。 用于槽宽 11 - 12 mm。 压板上带 1个螺钉，通用六角螺钉头 SW10，带槽和十字槽。 适用于室内和室外安装。 建议使用反向压板。
-
- 技术资料
-
技术参数

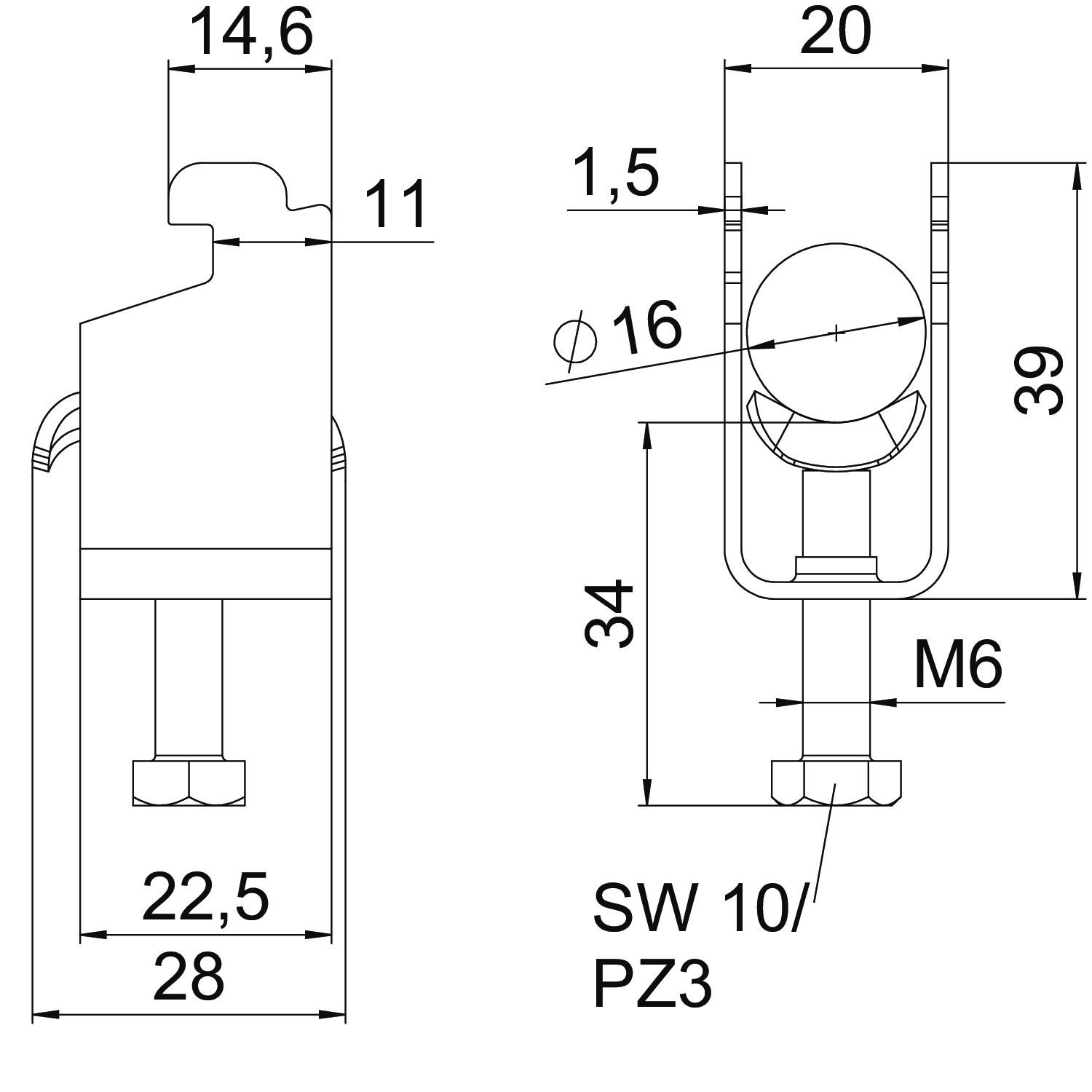

CO2 足迹 (GWP) 从摇篮到大门 0,2268 kg CO2e / 1 件 外形长度 28 mm 安装方式 型材导轨 宽度 20 mm 尺寸 12-16mm 尺寸 A 22,5 mm 尺寸 B 20 mm 尺寸 C 28 mm 尺寸 L 34 mm 尺寸 t 1,5 mm 尺寸G (mm) M6 尺寸H 39 mm 带塑料槽 否 带金属槽 是 无卤 是 最大 拧紧扭矩 3 Nm 最大夹紧范围 D 16 mm 最小夹紧范围 D 12 mm 材料 优质不锈钢1.4301 材料添加 不锈钢 板厚 1,5 mm 电缆/管道数量 1 螺纹 M6 表面 亮面，重新加工 表面添加 未处理 适用于采用最大槽宽（包括间隔）的导轨 12 mm 适用于采用最小槽宽（包括间隔）的导轨 11 mm 适用的最大管道直径 16 mm 适用的最小管道直径 12 mm 长度 22,5 mm 间隙 10 mm 高度 39 mm - 所有型号
