这篇文章已停刊 可以在此处找到当前文章 1186056 / U型夹，2056 H型脚，1位，金属压板，FT
U 型夹，单个金属压片，FT 52 | 58 | 5
morepic-1 morepic-2 video-1 video-2

U 型夹，单个金属压片，FT

项目编号 1156098 | EAN码 4012195063193

产品描述
产品描述
适用于各种槽宽为16 - 17 mm的C形型材轨。
夹片、螺栓和压力板由热浸镀锌钢制成。
根据需要提供带焊接和/或锁紧螺母的规格，用于困难条件和防止摇摆！
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA 符合性声明
  • C 型导轨夹，槽宽 16-17 mm
  • 槽口宽 16-17 mm
  • 功能维护等级 E30
  • 功能维护等级 E90
  • CO₂ footprint (PCF)
技术资料

技术参数

CO2 足迹 (GWP) 从摇篮到大门 0,3043 kg CO₂e / 1 件
安装方式 型材导轨
对于1线缆H 93 mm
对于1线缆L 44

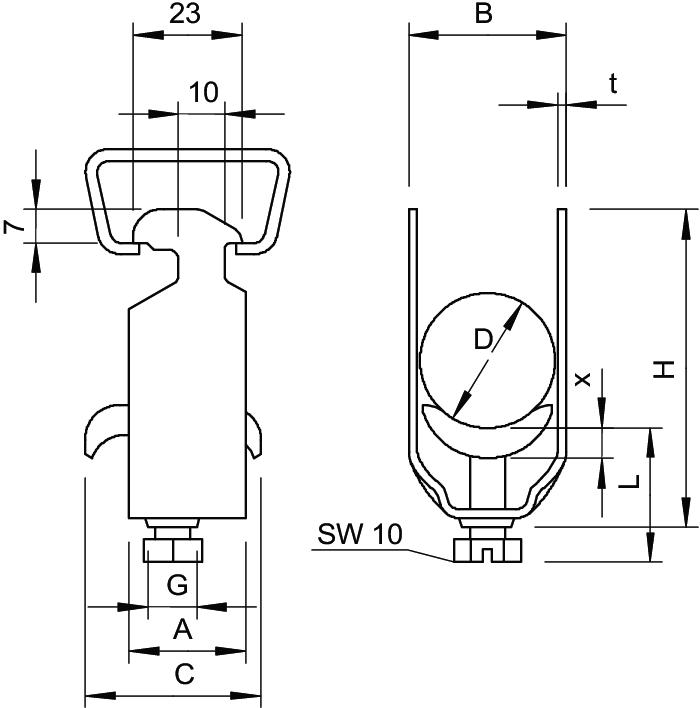

尺寸 52-58mm
尺寸 A 23 mm
尺寸 B 64 mm
尺寸 C 35 mm
尺寸 L 44 mm
尺寸 t 2,5 mm
尺寸 x 5 mm
尺寸G (mm) M8
尺寸H 93 mm
带反向压板 否
带塑料槽 否
带金属槽 是
抗冲击性 否
无卤 否
最大 拧紧扭矩 5 Nm
最大夹紧范围 D 58 mm
最小夹紧范围 D 52 mm
材料 钢
材料添加 钢
水槽材质 钢
电缆/管道数量 1
表面 热浸镀锌
表面添加 热镀锌
适用于采用最大槽宽（包括间隔）的导轨 17 mm
适用于采用最小槽宽（包括间隔）的导轨 16 mm
所有型号

所有型号

型号 最小夹紧范围 D 最大夹紧范围 D 最大 拧紧扭矩 产品编码 数量
2056 M 12 FT 8 mm 12 mm 3 Nm 1156004
100 个
2056 M 16 FT 12 mm 16 mm 3 Nm 1156012
100 个
2056 M 28 FT 22 mm 28 mm 3 Nm 1156039
100 个
2056 M 34 FT 28 mm 34 mm 5 Nm 1156047
100 个
2056 M 46 FT 40 mm 46 mm 5 Nm 1156063
100 个
2056 M 52 FT 46 mm 52 mm 5 Nm 1156071
100 个
2056 M 58 FT 52 mm 58 mm 5 Nm 1156098
100 个
2056 M 64 FT 58 mm 64 mm 5 Nm 1156101
100 个
2056 M 70 FT 64 mm 70 mm 5 Nm 1156128
50 个
2056 M 76 FT 70 mm 76 mm 5 Nm 1156136
25 个
2056 M 82 FT 76 mm 82 mm 5 Nm 1156144
25 个
2056 M 90 FT 82 mm 90 mm 5 Nm 1156152
25 个
2056 M 100 FT 90 mm 100 mm 5 Nm 1156160
25 个
