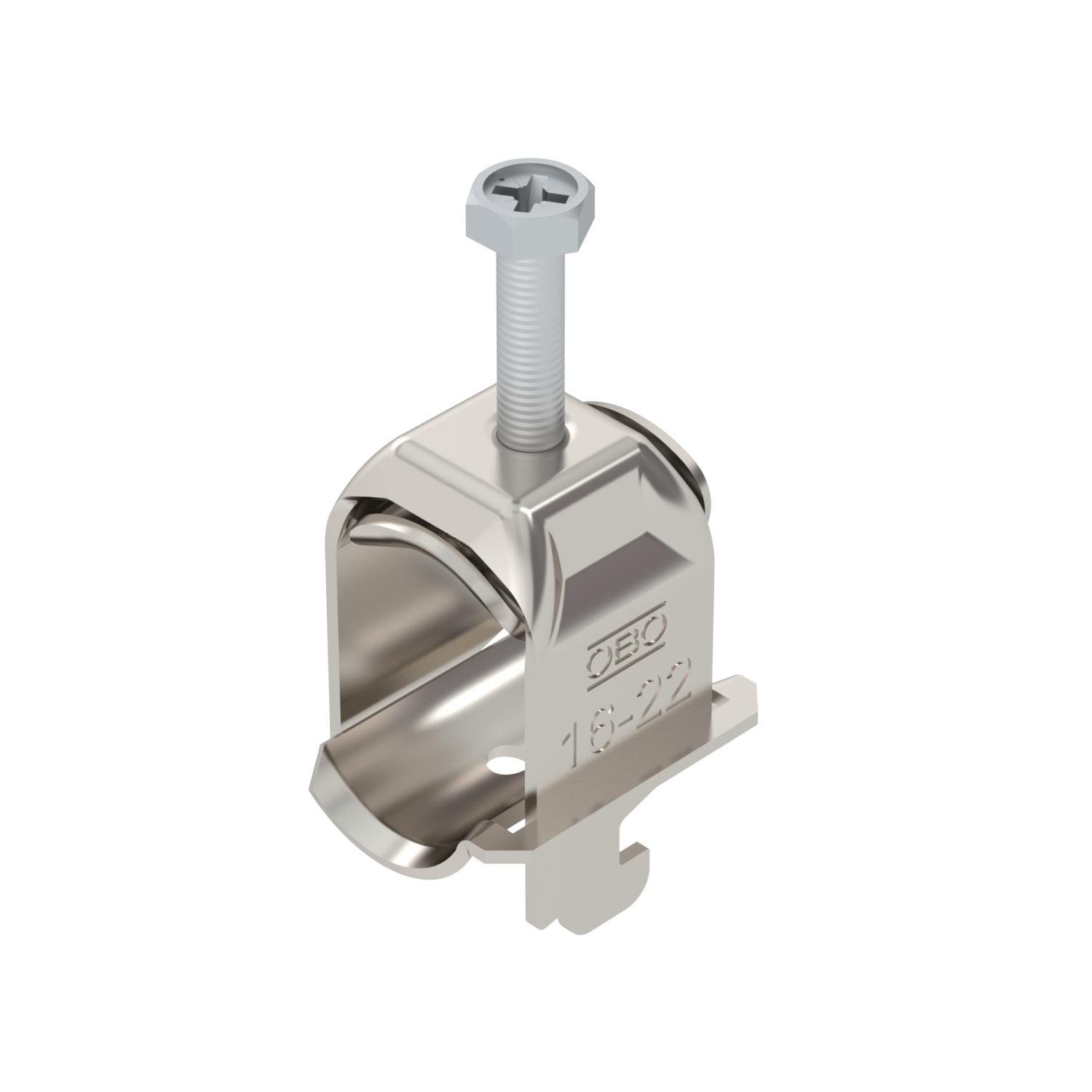

U型夹，2056 N型脚，1位，用于屏蔽连接，金属压板，VA
项目编号 1167066 | EAN码 4012197374952
- 产品描述
-
产品描述带 N 型脚的U型夹，带圆形边缘的金属压板，用于电缆保护。 用于屏蔽电缆屏蔽层的电气连接。 用于在C型导轨上垂直和水平安装1根电缆。 用于槽宽 11 - 12 mm。 压板上带 1个螺钉，通用六角螺钉头 SW10，带槽和十字槽。 适用于室内和室外安装。 如果两端都连接到参考电位，则电缆屏蔽层也可用于等电位连接。 压板包含在交货范围内。
-
- 技术资料
-
技术参数
CO2 足迹 (GWP) 从摇篮到大门 0,3367 kg CO2e / 1 件 外形长度 35 mm 安装方式 型材导轨 宽度 27 mm 尺寸 16-22 尺寸 A 22,5 mm 尺寸 B 27 mm 尺寸 C 35 mm 尺寸 L 34 mm 尺寸 t 1,5 mm 尺寸G (mm) M6 尺寸H 46 mm 带反向压板 是 带金属槽 是 无卤 是 最大 拧紧扭矩 3 Nm 最大夹紧范围 D 22 mm 最小夹紧范围 D 16 mm 材料 优质不锈钢1.4301 材料添加 不锈钢 板厚 1,5 mm 水槽材质 不锈钢 水槽的材料质量 不锈钢 304 (1.4301) 电缆/管道数量 1 螺纹 M6 表面 亮面，重新加工 表面添加 未处理 适用于采用最大槽宽（包括间隔）的导轨 12 mm 适用于采用最小槽宽（包括间隔）的导轨 11 mm 适用的最大管道直径 22 mm 适用的最小管道直径 16 mm 逆槽材料 不锈钢 长度 22,5 mm 间隙 10 mm 高度 46 mm - 所有型号
- 下载
-
REACH 符合性声明 BS-SAS-M-22 A2 / 1167066 , 0.12MB , pdfRoHS 符合性声明 BS-SAS-M-22 A2 / 1167066 , 0.12MB , pdf
