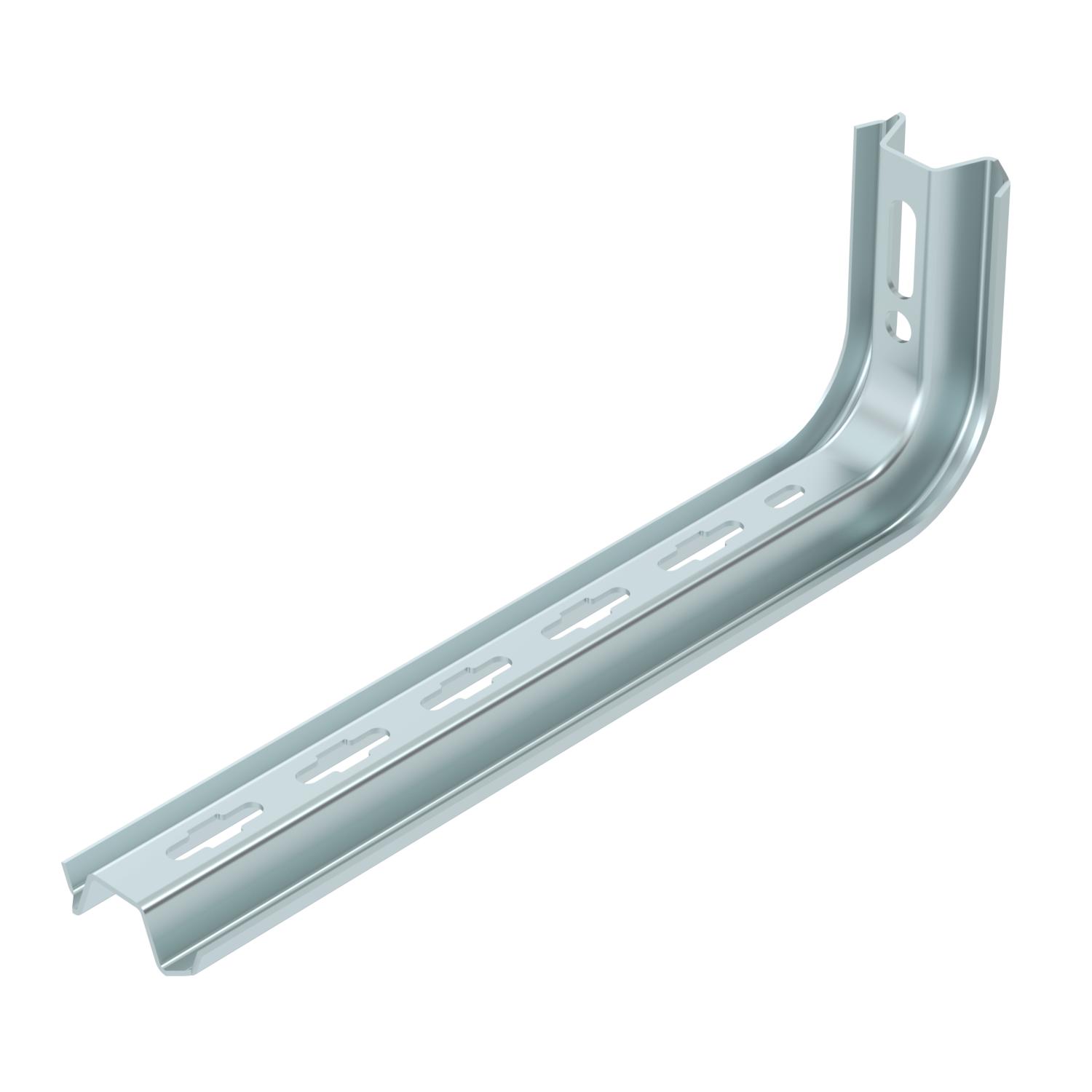

TP 托臂FS
项目编号 6364306 | EAN码 4012196199273
- 产品描述
-
产品描述TP型材，用作水平混凝土天花板上的轻型连杆，长145 - 645 mm。 长度不超过345 mm时还可用作轻型壁挂和连杆悬臂。
与TPSA/ 145型墙壁和立柱托臂配合使用时可以用2个固定点进行顶部加强。 重要说明！ 如果将此种型材固定在天花板上或用于顶部加强装置相互旋接在一起，则出于稳定性方面的考虑，每次应装入DS 4型间隔件。 将此型材相互扣合地装配在一起时应使用FRS 10/25 S型大圆头螺钉。 将此种型材相互旋接装配在一起时（例如顶部加强装置）应使用SKS 10/60型六角头螺钉。
-
- 技术资料
-
技术参数

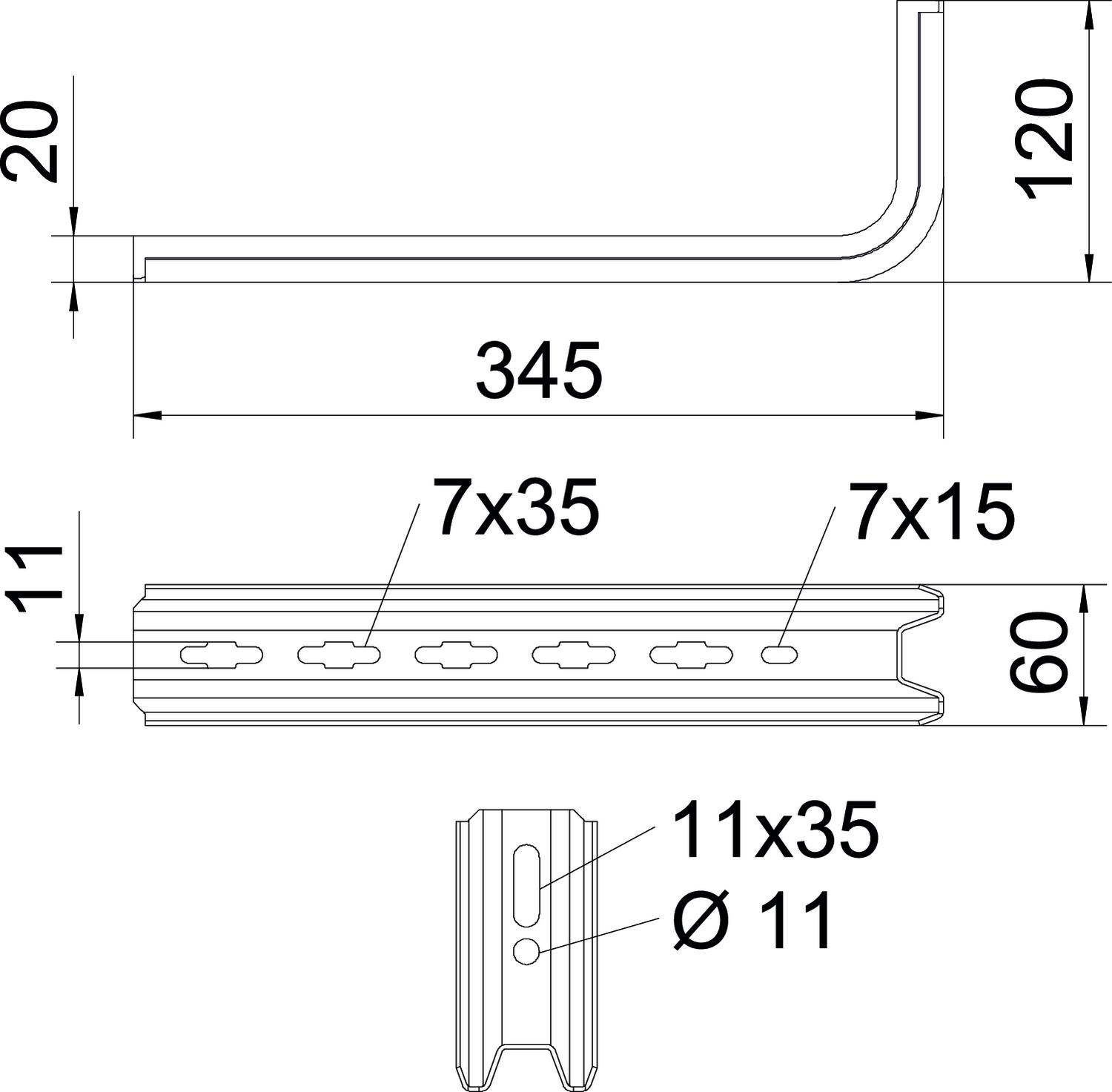

CO2 足迹 (GWP) 从摇篮到大门 1,4016 kg CO2e / 1 件 F (kN) 0,55 kN 不锈钢，已酸洗 否 功能维护 否 宽度 60 mm 尺寸 B345mm 尺寸 B 60 mm 尺寸 L 345 mm 尺寸H 120 mm 材料 钢 表面 带钢镀锌 规格 墙壁和立柱悬臂 适用的最大宽度 300 mm 适用的最小宽度 300 长度 345 mm 颜色 锌 高度 120 mm 技术资料

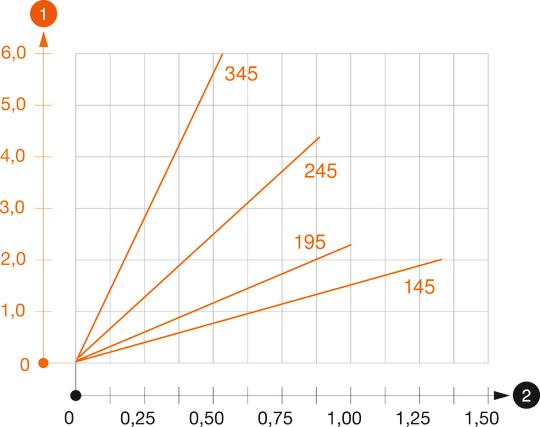

TPSA型悬臂负载图
-
在允许的托臂负载情况下弯折托臂尖端
-
允许托臂负载，单位：kN，无人力负载
-
以 mm 为单位的臂长的载荷曲线
-
- 所有型号
- 下载
-
符合UK标准声明 TPSA 345 FS / 6364306 , 0.09MB , pdfREACH 符合性声明 TPSA 345 FS / 6364306 , 0.12MB , pdfRoHS 符合性声明 TPSA 345 FS / 6364306 , 0.12MB , pdf环保产品声明（EPD) TPSA 345 FS / 6364306 , 1.48MB , pdf
保护套

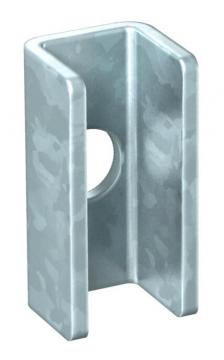

垫件，FS
