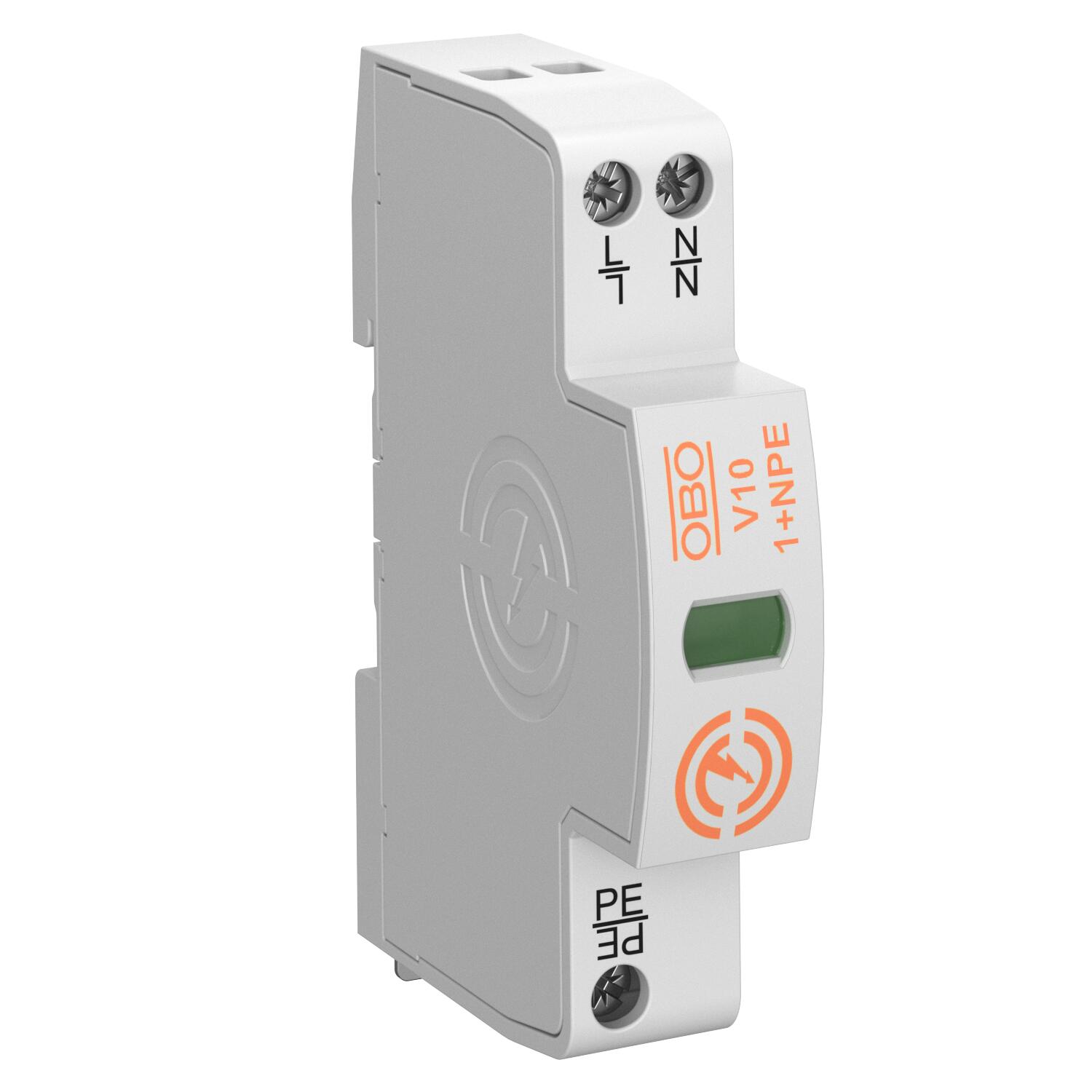

Surge arrester V10 Compact
项目编号 5093395 | EAN码 4012197444396
- 产品描述
-
产品描述Surge protective device, compact module, type 2+3
• Surge protection in sub-distributors according to VDE 0100-443 (IEC 60364-4-44)
• Arresting capacity up to 20 kA (8/20) in total
• High-performance varistor systems
• Including thermal and dynamic separating device and visual function display
Application: Sub-/floor distributors as well as device protection
-
- 技术资料
-
技术参数
CO2 足迹 (GWP) 从摇篮到大门 1,7031 kg CO2e / 1 件 LPZ 1→3 SPD 依据 IEC 61643-1 II+III 级 SPD 符合 EN 61643-11 2+3级 供电类型 TN 是 供电类型 TN-C-S 是 供电类型 TN-S 是 供电类型 TT 是 保护水平 [L-N] ≤1,1 保护等级 IP20 信号装置 光 响应时间 <25 ns 安装方式 导轨35mm 尺寸 255V 扭矩 2 Nm 放电电流 (8/20 µs) [总体] 20 kA 最大刚性导线截面（实心/绞合） 10 mm² 最大刚性导线截面（实心/绞合） 8 AWG 最大后备熔断器 63 A 最大工作温度 70 °C 最大持续工作电压AC 255 V 最大放电电流 (8/20 μs) 20 kA 最大柔性导线截面（细绞） 8 AWG 最大柔性导线截面（细绞） 10 mm² 最大温度范围 70 °C 最大电源侧过流保护 63 A gG 最大空气湿度 95 % 最小刚性导线截面（实心/绞合） 13 AWG 最小刚性导线截面（实心/绞合） 2,5 mm² 最小工作温度 -40 °C 最小柔性导线截面（细绞） 2,5 mm² 最小柔性导线截面（细绞） 13 AWG 最小温度范围 -40 °C 最小空气湿度 5 % 标称放电电流 (8/20 µs) [L-N] 10 kA 标称放电电流 (8/20 µs) [N-PE] 10 kA 测试类别 1级 否 测试类别 2级 是 测试类别 3级 是 电极数 2 电极规格 1+N/PE 电网制式 全部 续流灭弧能力（有效）[N-PE] 0,1 kA 遥信装置 否 防爆测试版 否 集成后备保险丝 否 额定工作电压 AC (50 / 60 Hz) 230 V - 所有型号
