Support clamp, with threaded bolt at side 35 | 40 | 23 | | | | 35 | 4 | 10

morepic-1

morepic-2

Support clamp, with threaded bolt at side

项目编号 1488273 | EAN码 4012197392284

产品编码 / 型号

长度	35 mm

宽度	40 mm

高度

尺寸 L

最小法兰厚度 F

最大法兰厚度 F

产品描述

产品描述

Support clamp with M6 threaded bolt at side for individual mounting solutions. Fastening through knocking onto steel girders.

技术资料

技术参数

公制螺纹	6
可调铰链	否
固定方式	端子
宽度	40 mm
尺寸	4-10mm
尺寸 L	35 mm
断裂荷载	0,45 kN
最大法兰厚度 F	10 mm

最小法兰厚度 F	4 mm
材料	钢
表面	锌板
连接类型/组件	螺纹
铰链式	否
长度	35 mm
颜色	锌
高度	23 mm

所有型号

所有型号

型号	长度	宽度	高度	尺寸 L	最小法兰厚度 F	最大法兰厚度 F	产品编码	数量
SCVTB 1,5-4 M6	35 mm	40 mm	23 mm	35 mm	1.5 mm	4 mm	1488271	个	100 个
SCVTB 4-10 M6	35 mm	40 mm	23 mm	35 mm	4 mm	10 mm	1488273	个	100 个
SCVTB 10-15 M6	35 mm	40 mm	42 mm	41 mm	10 mm	15 mm	1488275	个	100 个
SCVTB 15-20 M6	35 mm	40 mm	42 mm	41 mm	15 mm	20 mm	1488277	个	100 个

下载

信息表 SCVTB 4-10 M6 / 1488273 , 0.16MB , pdf

厚本资料 Cable support systems , 54.52MB , pdf

欧盟符合性声明 SCVTB 4-10 M6 / 1488273 , 0.10MB , pdf

符合UK标准声明 SCVTB 4-10 M6 / 1488273 , 0.09MB , pdf

下载

REACH 符合性声明 SCVTB 4-10 M6 / 1488273 , 0.13MB , pdf

下载

RoHS 符合性声明 SCVTB 4-10 M6 / 1488273 , 0.13MB , pdf

下载

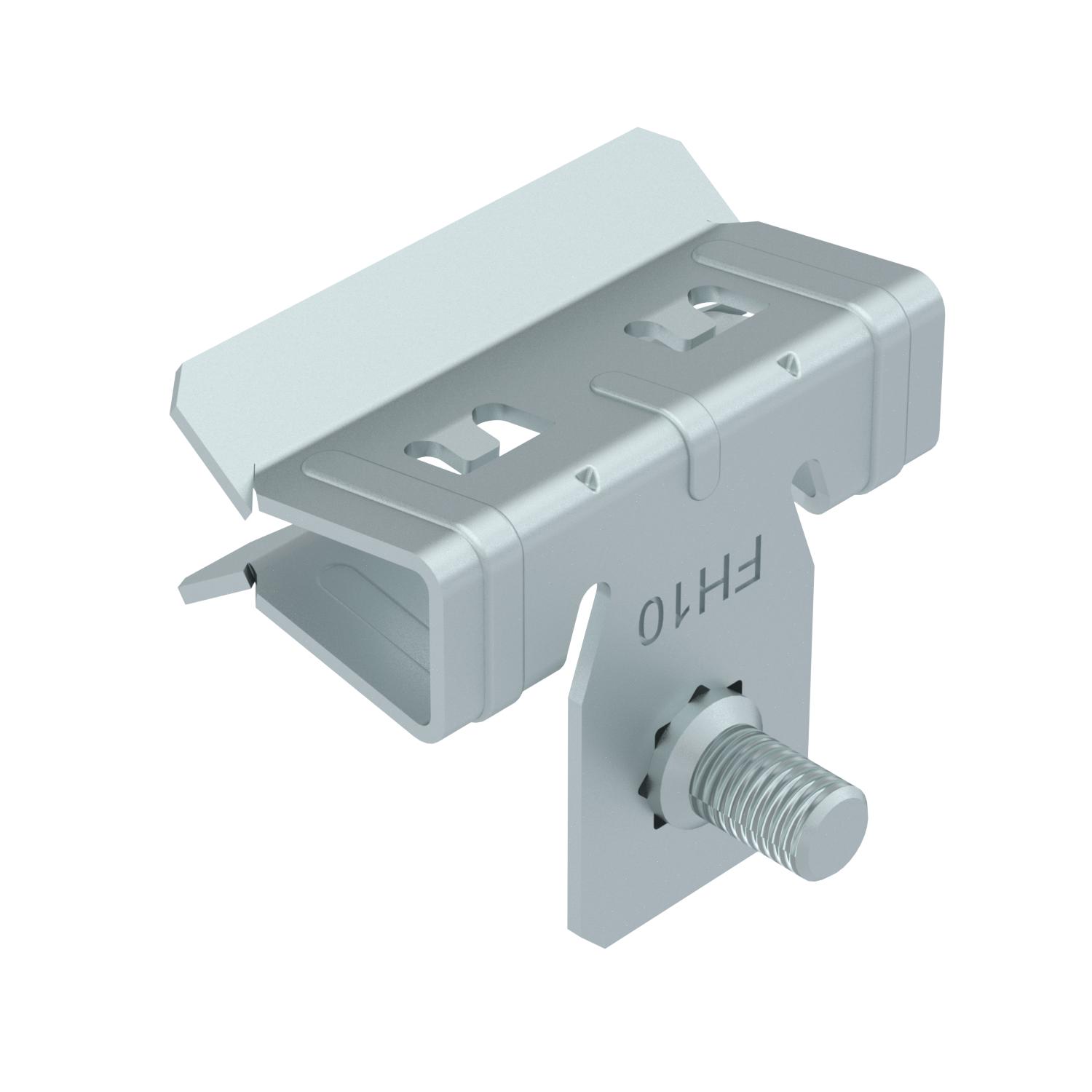

产品图片 SCVTB 4-10 M6 / 1488273, 58.52 kB, jpg

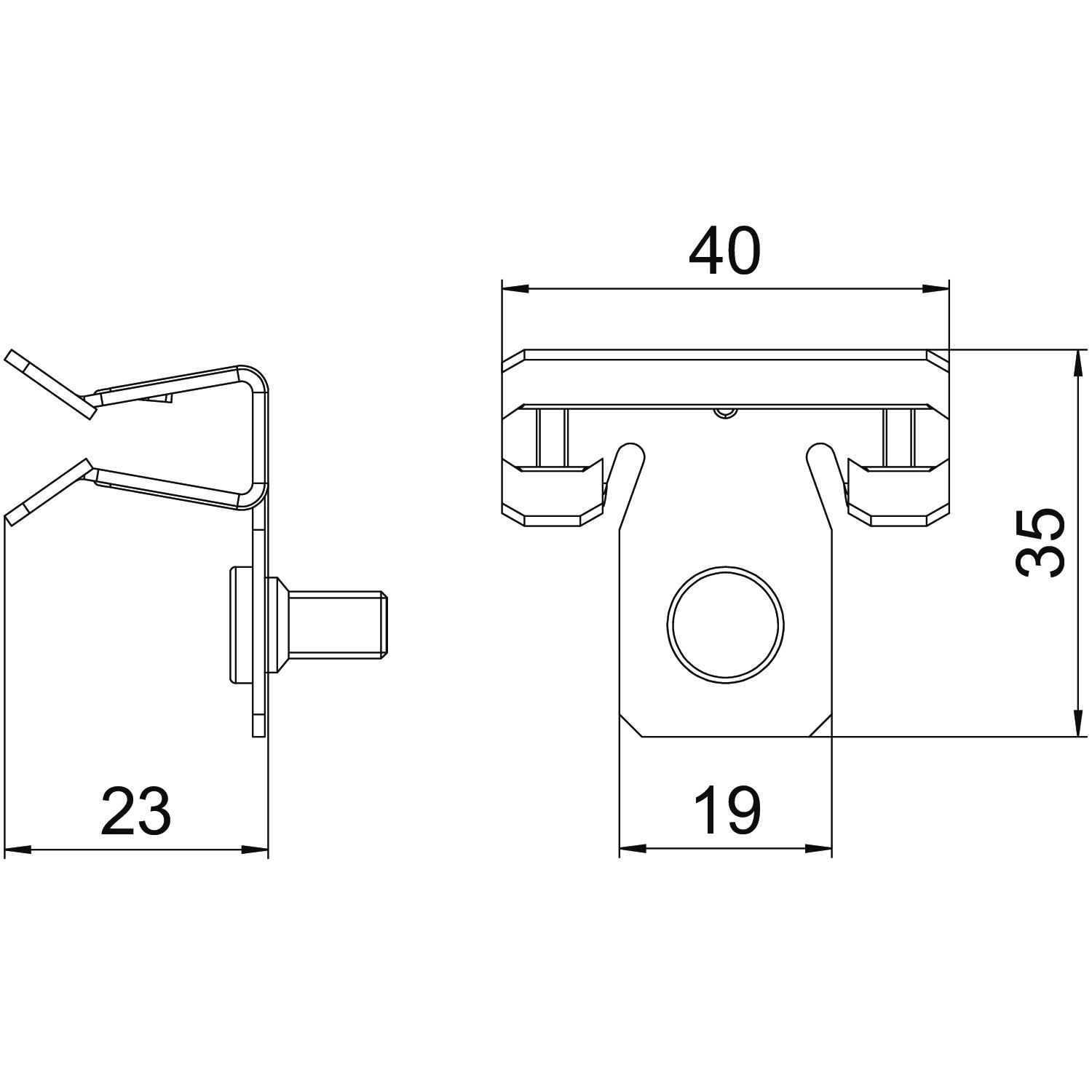

尺寸图 SCVTB 4-10 M6 / 1488273, 66.53 kB, jpg

SCVTB 4-10 M6 / 1488273
