SKS-Magic® 110线缆桥架，无孔FS
项目编号 6059618 | EAN码 4012195829584
- 产品描述
-
产品描述集成快速紧固系统的电缆桥架。 电缆桥架的可用长度为3,000毫米。
电缆桥架具有7 x 20 mm的连续侧孔，用于安装其他连接和安装组件。
根据VdS准则2092，从一个200毫米宽，表面30％是孔的电缆桥架，适合在喷水灭火系统下使用。
无需其他组件即可保证等电位连接的连续性。
-
- 技术资料
-
技术参数
NATO 穿孔样式 否 不锈钢，已酸洗 否 使用洒水系统 是 侧孔 是 功能维护 否 可用截面 218 cm² 可用截面 21800 mm² 地面安装孔 是 尺寸 110x200x3050 带盖板 否 材料 钢 板厚 1,5 mm 电缆拖链系统连接器类型 卡紧 磁性屏蔽衰减率（带盖板） 50 dB 磁性屏蔽衰减率（无盖板） 20 dB 表面 带钢镀锌 载荷测试类型符合 IEC 61537 II 型 连接件型号 集成连接件 长跨距规格 否 颜色 锌 尺寸
宽度 200 mm 尺寸 B 200 mm 尺寸 L 80 mm 尺寸 x 96 mm 尺寸 y 162 mm 长度 3050 mm 高度 110 mm 负载
NEMA 载荷等级 8C 支撑距离1.5 m 3 kN/m 支撑间距2.0 m 2,14 kN/m 支撑间距2.0 m 2,57 kN/m 支撑间距3.0 m 1,7 kN/m 支撑间距3.5 m 1,25 kN/m 支撑间距4.0 m 0,8 kN/m 二氧化碳足迹（Product Carbon Footprint）
CO2 足迹 (GWP) 从摇篮到大门 11,9611 kg CO2e / 1 米 CO₂ Footprint (GWP) 11,9611 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 技术资料
负载图，线缆桥架，型号SKSM 110
- 所有型号
-
所有型号
-
系统附件
产品 型号 产品编码 数量

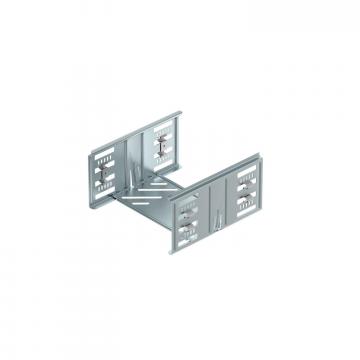

直线连接件Magic FS
KTSMV 120 FS 6069094 1 个
90°弯角 110 FS
RB 90 120 FS 6036804 1 个
可调角度弯角 110 FS
RB W 120 FS 6037304 1 个
旁接三通，110 FS
RAA 120 FS 6042155 1 个
T形件110 FS
RT 120 FS 6038304 1 个
盖板，带螺旋扣，FS
DRL 200 FS 6052207 3 m
隔板，110 FS
TSG 110 FS 6062122 3 m

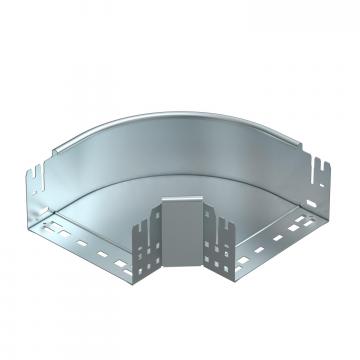

90°弯头Magic 110 FS
RBM 90 120 FS 6041842 1 个
可调弯头Magic 110 FS
RBMV 120 FS 6040684 1 个 - 下载
-
