SKS-Magic® 110 FT线缆桥架
项目编号 6059635 | EAN码 4012195829652
- 产品描述
-
产品描述集成快速紧固系统的电缆桥架。 电缆桥架的可用长度为3,000毫米。
电缆桥架具有7 x 20 mm的连续侧孔，用于安装其他连接和安装组件。
根据VdS准则2092，从一个200毫米宽，表面30％是孔的电缆桥架，适合在喷水灭火系统下使用。
无需其他组件即可保证等电位连接的连续性。
-
- 技术资料
-
技术参数
NATO 穿孔样式 否 不锈钢，已酸洗 否 使用洒水系统 是 侧孔 是 功能维护 否 可用截面 21800 mm² 可用截面 218 cm² 地面安装孔 是 尺寸 110x200x3050 带盖板 否 材料 钢 板厚 1,5 mm 电缆拖链系统连接器类型 卡紧 磁性屏蔽衰减率（带盖板） 50 dB 磁性屏蔽衰减率（无盖板） 20 dB 表面 热浸镀锌 载荷测试类型符合 IEC 61537 II 型 连接件型号 集成连接件 长跨距规格 否 颜色 锌 尺寸
宽度 200 mm 尺寸 B 200 mm 尺寸 L 80 mm 尺寸 x 96 mm 尺寸 y 162 mm 长度 3050 mm 高度 110 mm 负载
支撑距离1.5 m 3 kN/m 支撑间距2.0 m 2,57 kN/m 支撑间距2.0 m 2,14 kN/m 支撑间距3.0 m 1,7 kN/m 支撑间距3.5 m 1,25 kN/m 支撑间距4.0 m 0,8 kN/m 二氧化碳足迹（Product Carbon Footprint）
CO2 足迹 (GWP) 从摇篮到大门 11,3938 kg CO2e / 1 米 CO₂ Footprint (GWP) 11,3938 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 技术资料
负载图，线缆桥架，型号SKSM 110
- 所有型号
-
所有型号
-
系统附件
产品 型号 产品编码 数量

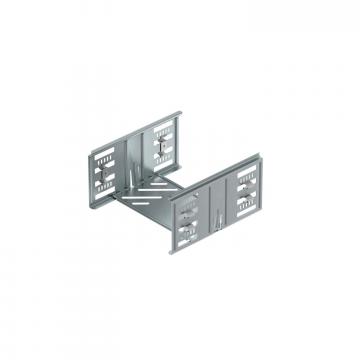

直线连接件Magic DD
KTSMV 120 DD 6069116 1 个
带旋转扣盖板
DRL 200 FT 6051367 3 m
45°弯角 110 FT
RB 45 120 FT 6036332 1 个
90°弯角 110 FT
RB 90 120 FT 6036834 1 个
可调角度弯角 110 FT
RB W 120 FT 6037324 1 个
旁接三通，110 FT
RAA 120 FT 6042255 1 个
T形件110 FT
RT 120 FT 6038324 1 个
带旋转扣盖板
DRL 200 DD 6052709 3 m
隔板110 DD
TSG 110 DD 6062335 3 m
90°弯头Magic 110 FT
RBM 90 120 FT 6041862 1 个 - 下载
-
符合UK标准声明 SKSM 120 FT / 6059635 , 0.09MB , pdfREACH 符合性声明 SKSM 120 FT / 6059635 , 0.12MB , pdfRoHS 符合性声明 SKSM 120 FT / 6059635 , 0.12MB , pdf环保产品声明（EPD) SKSM 120 FT / 6059635 , 2.03MB , pdf
