墙壁和支架AW 55 FT
项目编号 6418597 | EAN码 4012196204854
- 产品描述
-

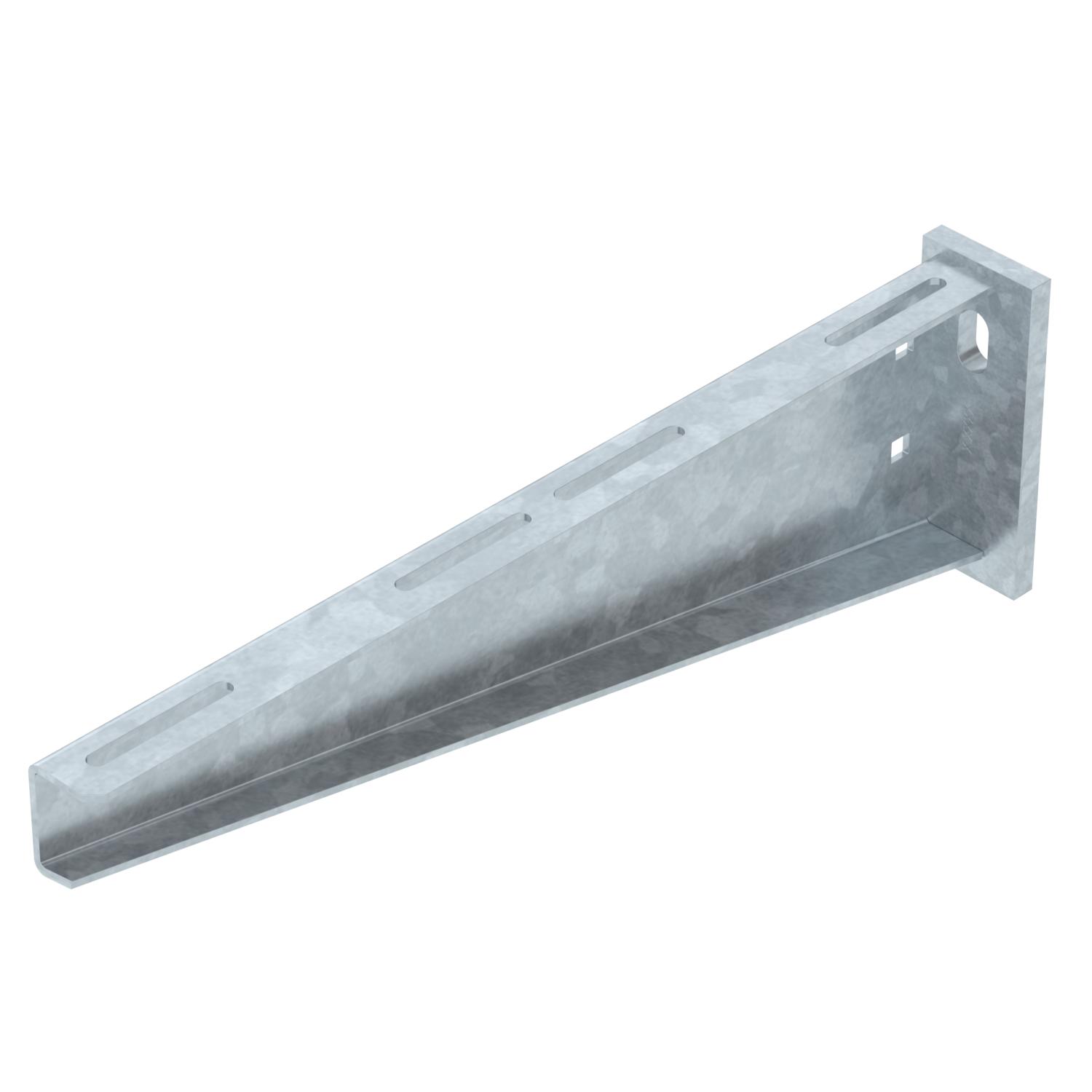

产品描述重型墙壁和支架托臂，带焊接顶板。
用六角螺钉穿过连杆的两侧侧围，将宽度超过400 mm的托臂固定在U型连杆上。 因此需使用适合的垫件!
-
- 技术资料
-
技术参数

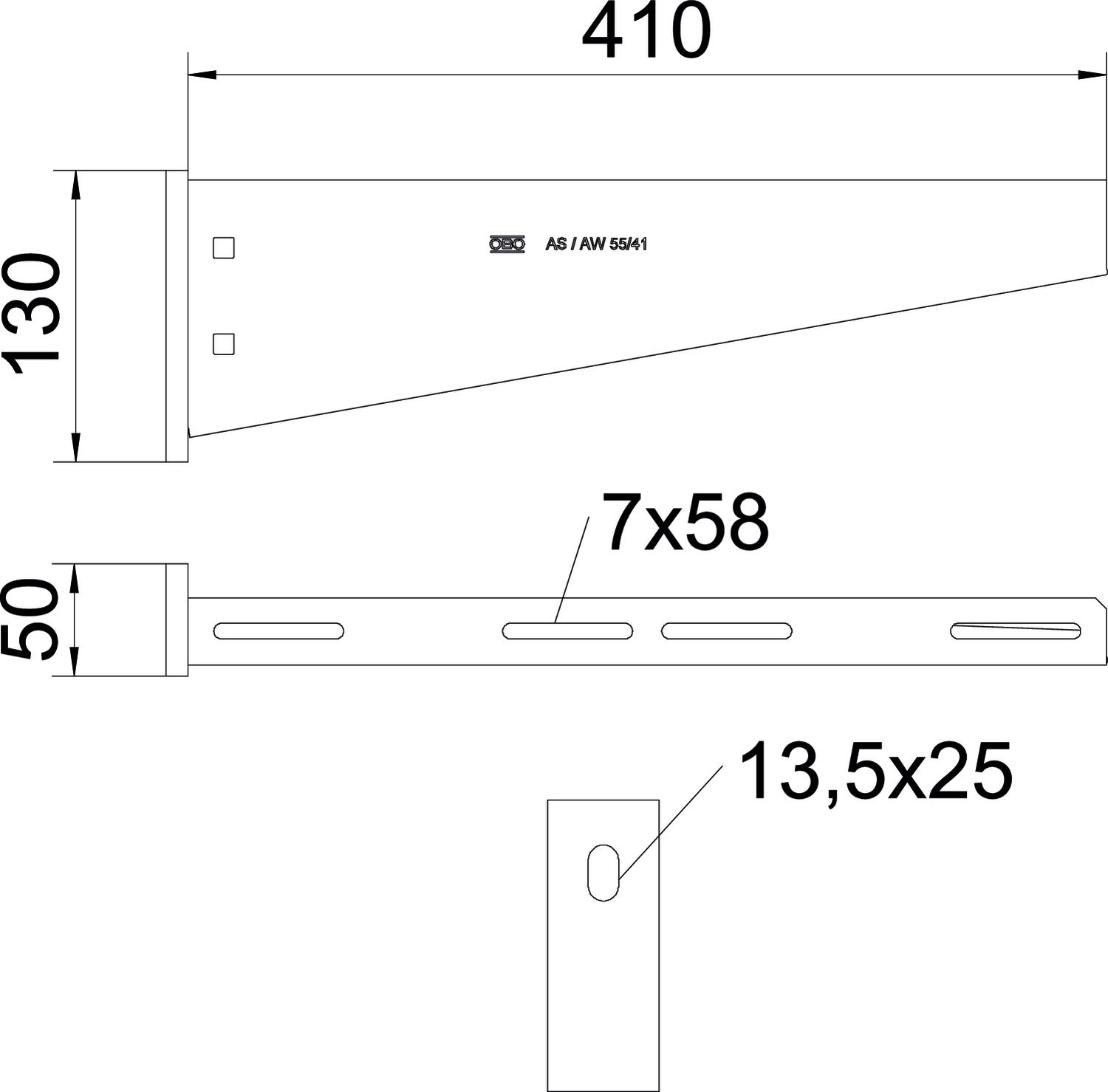

CO2 足迹 (GWP) 从摇篮到大门 3,7188 kg CO2e / 1 件 F (kN) 5,5 kN 不锈钢，已酸洗 否 功能维护 是 孔径 13,5 mm 宽度 410 mm 尺寸 B410mm 尺寸 A 50 mm 尺寸 B 410 mm 尺寸H 130 mm 最大角度范围 90 mm 最小角度范围 90 mm 材料 钢 环保署文章 是 表面 热浸镀锌 规格 墙壁和立柱悬臂 长度 50 mm 颜色 锌 高度 130 mm 技术资料
AW 55托臂负载图
-
在允许的托臂负载情况下弯折托臂尖端
-
允许托臂负载，单位：kN，无人力负载
-
以 mm 为单位的臂长的载荷曲线
-
- 所有型号
-
安装附件
产品 型号 产品编码 数量
带组合螺母F的大圆头螺栓
FRSB 6x12 F 6406122 100 个 - 下载
-
