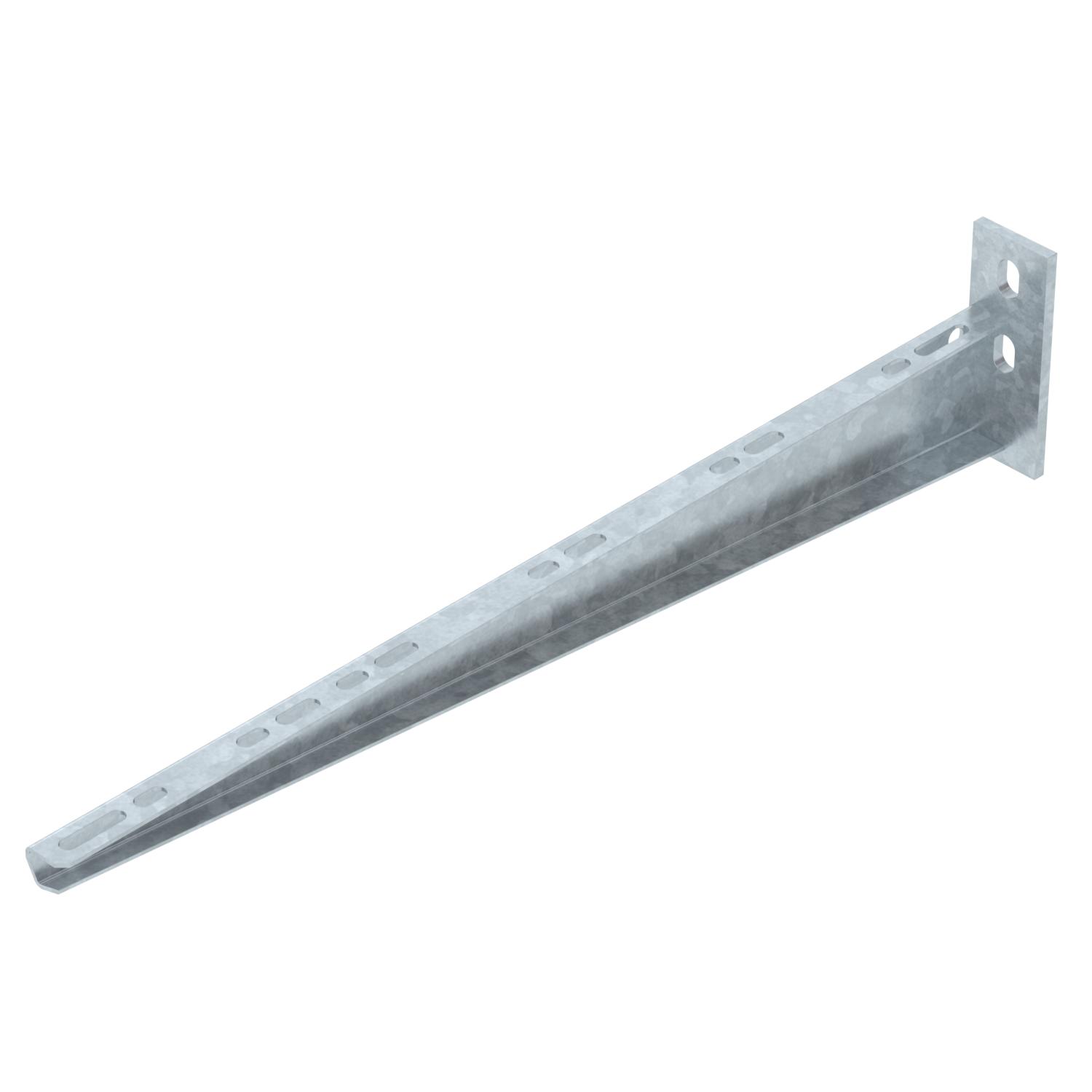

墙壁和支撑支架 AW 15 2L
项目编号 6420924 | EAN码 4012195076841
- 产品描述
-
产品描述墙面和立柱托臂，带焊接板和两种安装孔。
两种穿孔的托臂，提供了在轻质隔墙和轻质砖石上双重锚固的特殊选择。
-
- 技术资料
-
技术参数

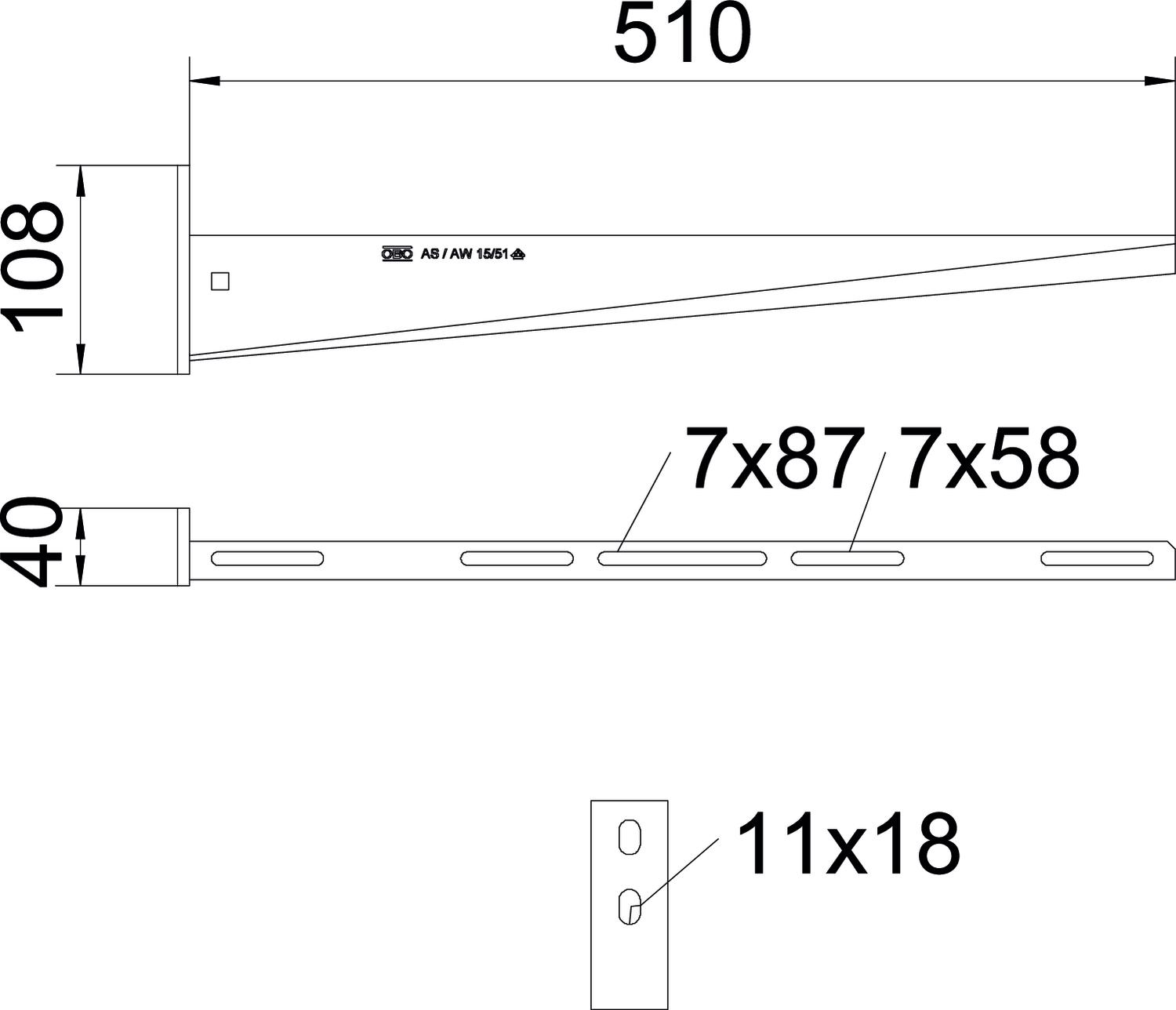

CO2 足迹 (GWP) 从摇篮到大门 1,8192 kg CO2e / 1 件 F (kN) 1,5 kN 不锈钢，已酸洗 否 功能维护 否 孔径 11 mm 宽度 510 mm 宽度 20 in 尺寸 B510mm 尺寸 A 40 mm 尺寸 B 510 mm 尺寸H 108 mm 最大角度范围 90 mm 最小角度范围 90 mm 材料 钢 表面 热浸镀锌 规格 墙壁和立柱悬臂 长度 40 mm 颜色 锌 高度 108 mm 高度 2,83 in 技术资料
AW 15型托臂负载图
-
在允许的托臂负载情况下弯折托臂尖端
-
允许托臂负载，单位：kN，无人力负载
-
以 mm 为单位的臂长的载荷曲线
-
- 所有型号
-
安装附件
产品 型号 产品编码 数量
带组合螺母F的大圆头螺栓
FRSB 6x12 F 6406122 100 个 - 下载
-
