MKS-Magic® 60FT线缆桥架 3050 | 600 | 60 | 1 | 否 | 锌 | 钢 | 热浸镀锌

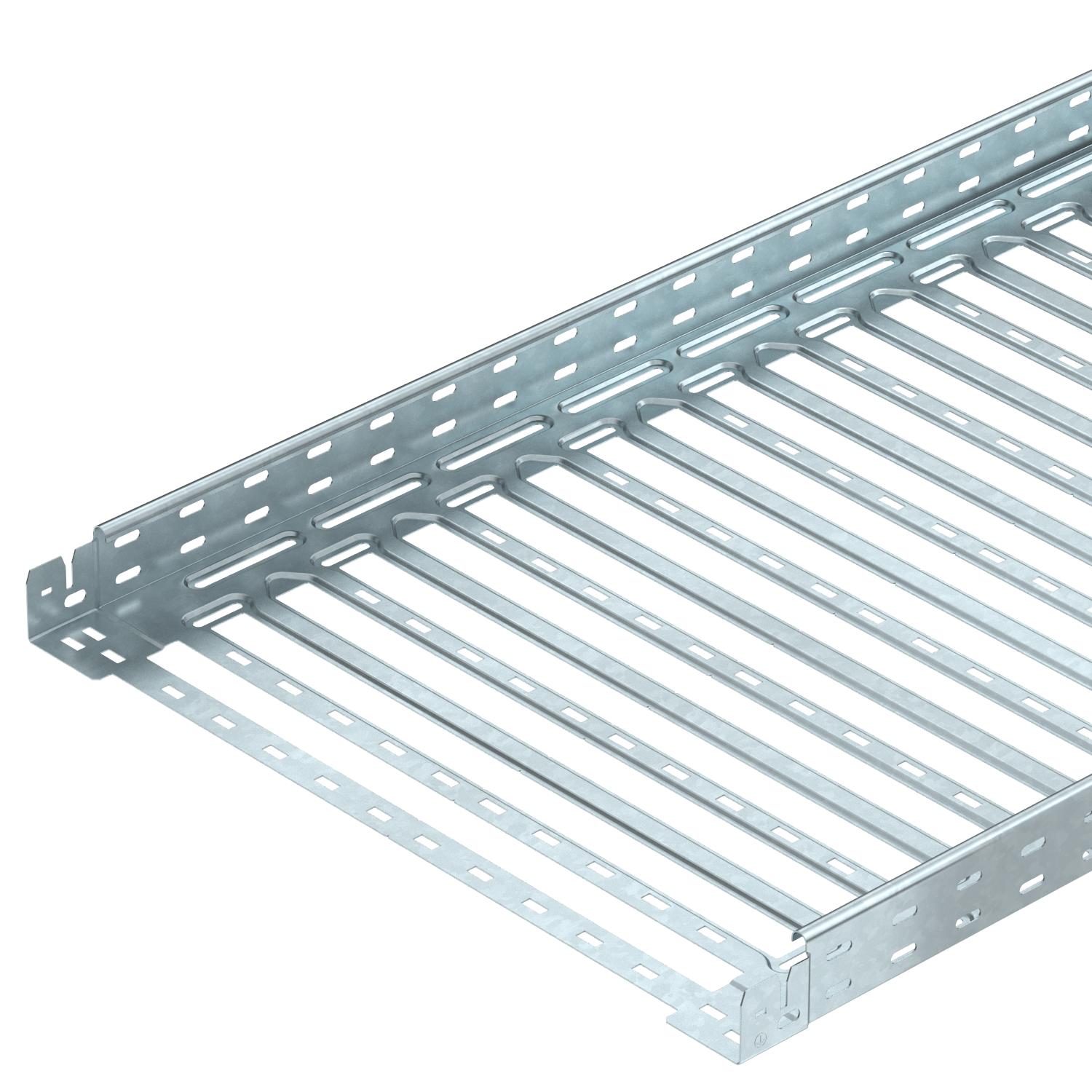

MKS-Magic® 60FT线缆桥架

项目编号 6059032 | EAN码 4012195830146

产品编码 / 型号

长度	3050 mm

宽度

高度	60 mm

板厚	1 mm

功能维护	否

颜色	锌

材料	钢

表面	热浸镀锌

产品描述

产品描述

集成快速紧固系统的电缆桥架。电缆桥架的可用长度为3,000毫米。

电缆桥架具有7 x 20 mm的连续侧孔，用于安装其他连接和安装组件。

根据VdS准则2092，从一个200毫米宽，表面30％是孔的电缆桥架，适合在喷水灭火系统下使用。
Magnetic shield insulation without cover 20 dB, with cover 50 dB.

无需其他组件即可保证等电位连接的连续性。

技术资料

技术参数

NATO 穿孔样式	否
不锈钢，已酸洗	否
使用洒水系统	是
使用长度	3000 mm
侧孔	是
功能维护	否
可用截面	35800 mm²
可用截面	358 cm²
地面安装孔	是
尺寸	60x600x3050
带盖板	否

材料	钢
板厚	1 mm
电缆拖链系统连接器类型	卡紧
磁性屏蔽衰减率（带盖板）	50 dB
磁性屏蔽衰减率（无盖板）	20 dB
表面	热浸镀锌
载荷测试类型符合 IEC 61537	II 型
连接件型号	集成连接件
长跨距规格	否
颜色	锌

尺寸

宽度	600 mm
尺寸 B	600 mm
尺寸 L	480 mm
尺寸 x	496 mm

尺寸 y	562 mm
长度	3050 mm
高度	60 mm

负载

支撑距离1.5 m	1,5 kN/m
支撑间距2.0 m	0,7 kN/m

支撑间距2.0 m	1 kN/m

二氧化碳足迹（Product Carbon Footprint）

CO2 足迹 (GWP) 从摇篮到大门	12,8037 kg CO2e / 1 米
CO₂ Footprint (GWP)	12,8037 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

技术资料

负载图，线缆桥架，型号MKSM 60

所有型号

所有型号

型号	长度	宽度	高度	板厚	功能维护	颜色	材料	表面	产品编码	数量
MKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	否	锌	钢	热浸镀锌	6059018	m	3 m
MKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	否	锌	钢	热浸镀锌	6059020	m	3 m
MKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	否	锌	钢	热浸镀锌	6059022	m	3 m
MKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	否	锌	钢	热浸镀锌	6059025	m	3 m
MKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	否	锌	钢	热浸镀锌	6059027	m	3 m
MKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	否	锌	钢	热浸镀锌	6059029	m	3 m
MKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	否	锌	钢	热浸镀锌	6059032	m	3 m

附件

系统附件

产品	型号	产品编码	数量
直线连接件Magic DD	KTSMV 660 DD	6068948	个	1 个
带旋转扣盖板	DRL 600 FT	6051472	m	3 m
90°转角 60 FT	RB 90 660 FT	6036602	个	1 个
延长三通60FT	RAA 660 FT	6042223	个	1 个
T型件60 FT	RT 660 FT	6038142	个	1 个
四通 60 FT	RK 660 FT	7027421	个	1 个
带旋转扣盖板	DRL 600 DD	6052724	m	3 m
隔板60 DD	TSG 60 DD	6062327	m	3 m

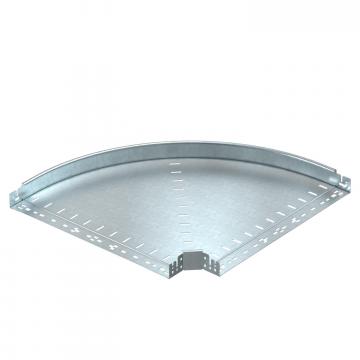

Magic90°弯头60 FT	RBM 90 660 FT	6041162	个	1 个
