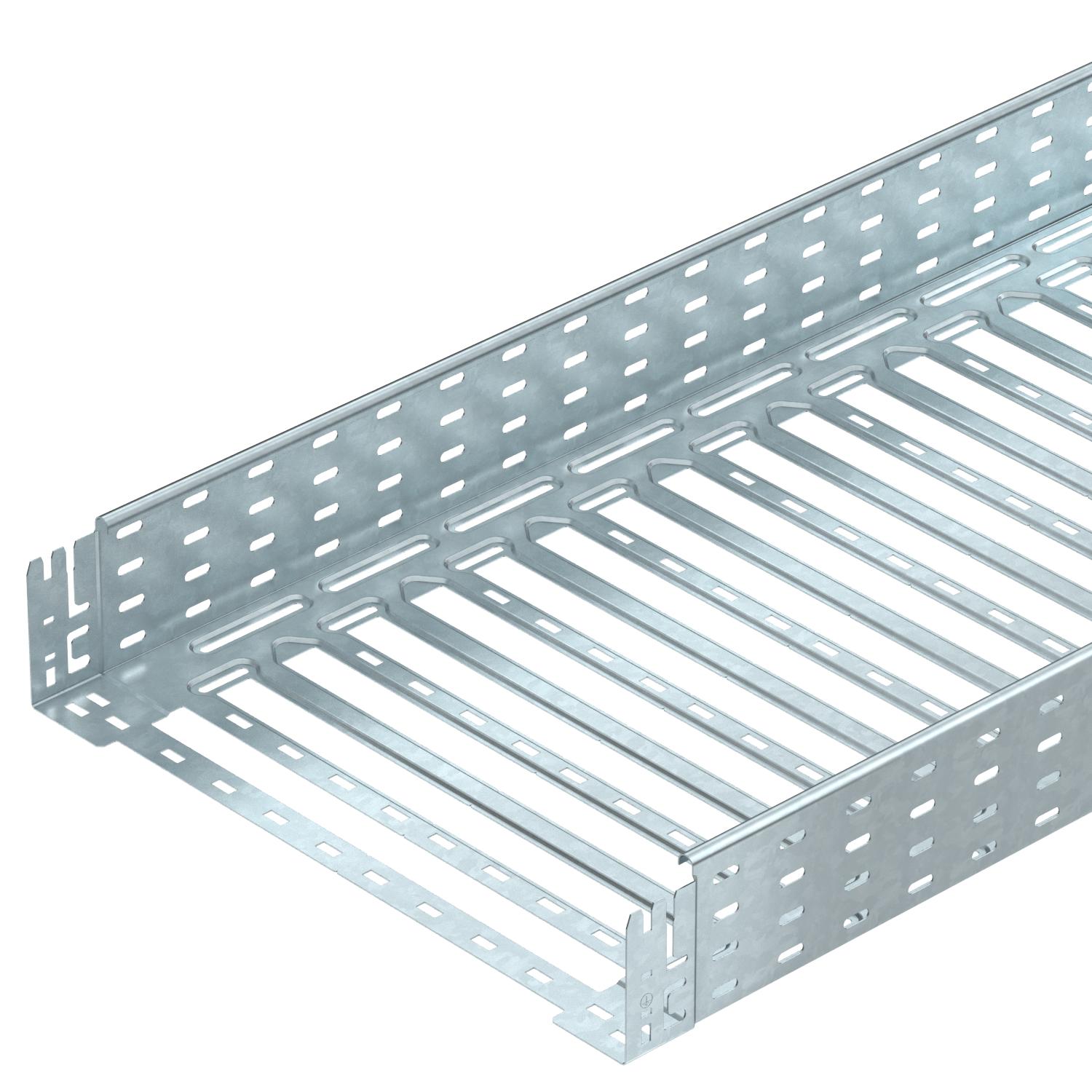

MKS-Magic® 110 FT线缆桥架
项目编号 6059183 | EAN码 4012195831112
- 产品描述
-
产品描述集成快速紧固系统的电缆桥架。 电缆桥架的可用长度为3,000毫米。
电缆桥架具有7 x 20 mm的连续侧孔，用于安装其他连接和安装组件。
根据VdS准则2092，从一个200毫米宽，表面30％是孔的电缆桥架，适合在喷水灭火系统下使用。
无需其他组件即可保证等电位连接的连续性。
-
- 技术资料
-
技术参数
NATO 穿孔样式 否 不锈钢，已酸洗 否 使用洒水系统 是 使用长度 3000 mm 侧孔 是 功能维护 否 可用截面 54800 mm² 可用截面 548 cm² 地面安装孔 是 尺寸 110x500x3050 带盖板 否 材料 钢 板厚 1 mm 电缆拖链系统连接器类型 卡紧 磁性屏蔽衰减率（带盖板） 50 dB 磁性屏蔽衰减率（无盖板） 20 dB 表面 热浸镀锌 载荷测试类型符合 IEC 61537 II 型 连接件型号 集成连接件 长跨距规格 否 颜色 锌 尺寸
宽度 500 mm 尺寸 B 500 mm 尺寸 L 380 mm 尺寸 x 396 mm 尺寸 y 462 mm 长度 3050 mm 高度 110 mm 负载
支撑距离1.5 m 1,8 kN/m 支撑间距2.0 m 1,3 kN/m 支撑间距2.0 m 0,92 kN/m 支撑间距3.0 m 0,65 kN/m 二氧化碳足迹（Product Carbon Footprint）
CO2 足迹 (GWP) 从摇篮到大门 12,9948 kg CO2e / 1 米 CO₂ Footprint (GWP) 12,9948 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 技术资料
负载图，线缆桥架，型号MKSM 110
- 所有型号
-
所有型号
-
系统附件
产品 型号 产品编码 数量

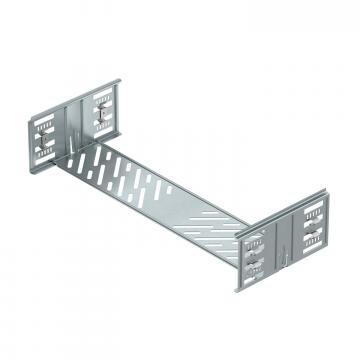

直线连接件Magic DD
KTSMV 150 DD 6069122 1 个
90°弯角 110 FT
RB 90 150 FT 6036840 1 个
可调角度弯角 110 FT
RB W 150 FT 6037330 1 个
旁接三通，110 FT
RAA 150 FT 6042261 1 个
T形件110 FT
RT 150 FT 6038330 1 个
带旋转扣盖板
DRL 500 DD 6052718 3 m
隔板110 DD
TSG 110 DD 6062335 3 m

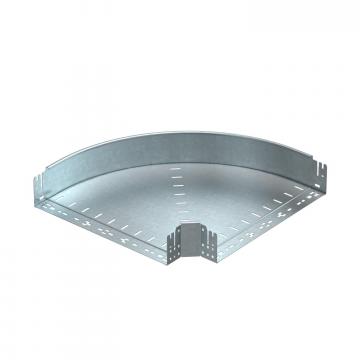

90°弯头Magic 110 FT
RBM 90 150 FT 6041868 1 个 - 下载
-
