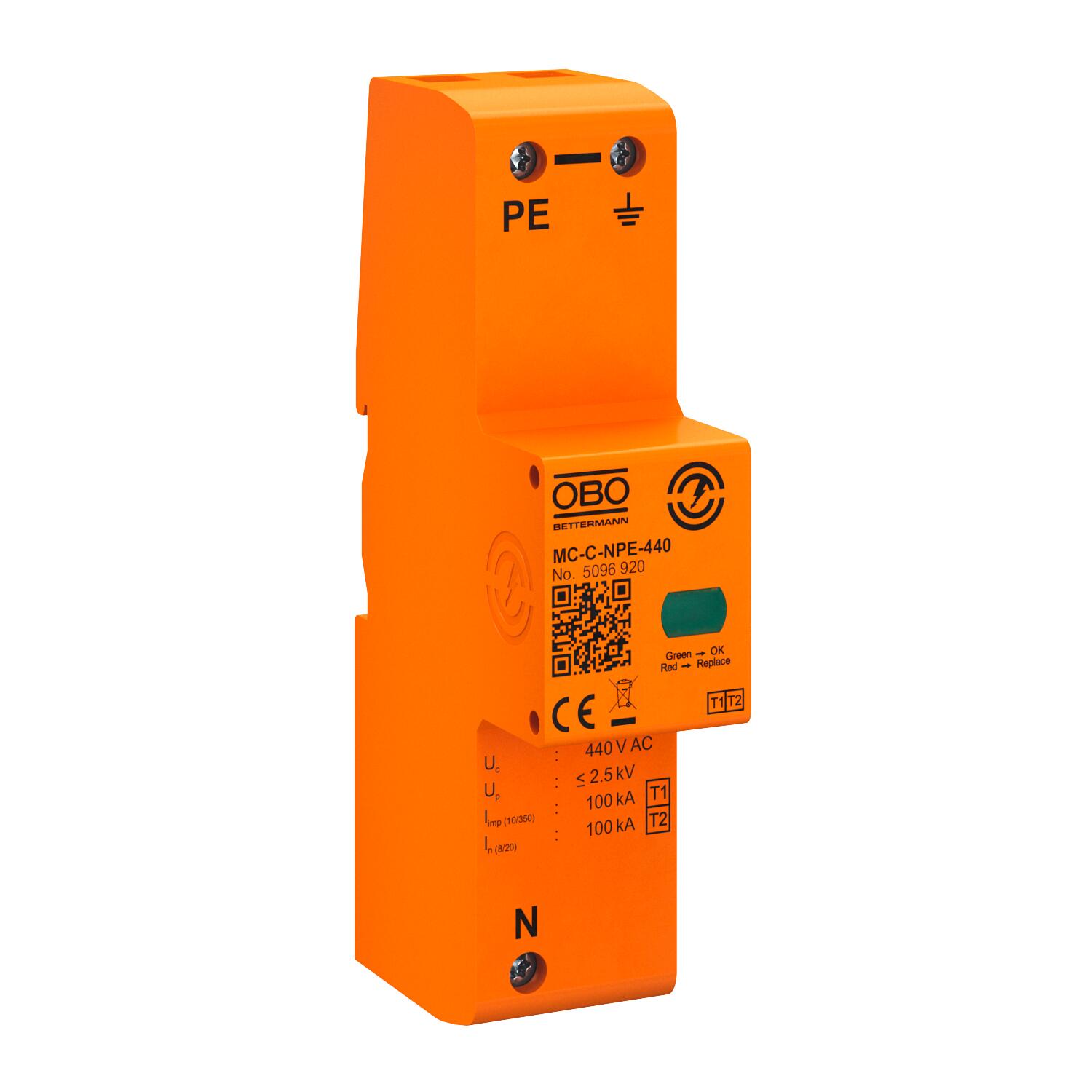

Lightning current arrester MC-C-NPE
项目编号 5096920 | EAN码 4012197431860
- 产品描述
-
产品描述Lightning current arrester, type 1+2
• Protecion level < 2.5 kV
• Lightning protection equipotential bonding according to VDE 0185-305 (IEC 62305)
• Lightning current discharge capacity 100 kA (10/350)
• Follow current quenching Ifi 100 A
• Complies with the requirements for the use in the pre-meter area according to VDE-AR-N 4100
• The FS version has a potential-free changeover contact for remote signalling
Application: Without exception for 400/690 V network systems and for the lightning protection classes I to IV only.
*整体=模块和底座
-
- 技术资料
-
技术参数

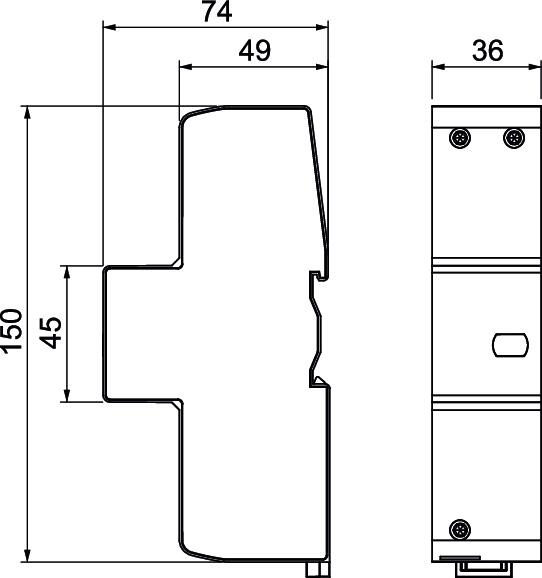

CO2 足迹 (GWP) 从摇篮到大门 0,7321 kg CO2e / 1 件 SPD 依据 IEC 61643-1 I+II 级 SPD 符合 EN 61643-11 1+2级 TOV-电压 [N-PE] - 耐受模式 - 200 毫秒 1200 V 供电类型 DC 否 供电类型 IT 否 供电类型 TN 是 供电类型 TN-C 是 供电类型 TN-C-S 是 供电类型 TN-S 是 供电类型 TT 是 保护等级 IP20 信号装置 光 其他供电类型 否 外泄型 否 安装方式 导轨35mm 宽度 36 mm 尺寸 440V 最大刚性导线截面（实心/绞合） 2 AWG 最大刚性导线截面（实心/绞合） 35 mm² 最大工作温度 80 °C 最大持续工作电压AC 440 V 最大持续工作电压（N-PE） 440 V 最大柔性导线截面（细绞） 25 mm² 最大柔性导线截面（细绞） 3 AWG 最大温度范围 80 °C 最大空气湿度 95 % 最小刚性导线截面（实心/绞合） 6 mm² 最小刚性导线截面（实心/绞合） 10 AWG 最小工作温度 -40 °C 最小柔性导线截面（细绞） 6 mm² 最小柔性导线截面（细绞） 10 AWG 最小温度范围 -40 °C 最小空气湿度 5 % 标称放电电流 (8/20 µs) 100 kA 标称放电电流 (8/20 µs) [L-N] 100 kA 测试类别 1级 是 电极规格 N/PE 续流灭弧能力（有效）[N-PE] 0,1 kA 脉冲冲击电流(10/350 μs) 100 kA 适合户外使用 否 遥信装置 否 长度 150 mm 集成后备保险丝 否 颜色 蓝色 额定工作电压 AC (50 / 60 Hz) 400 V 高度 74,5 mm - 所有型号
