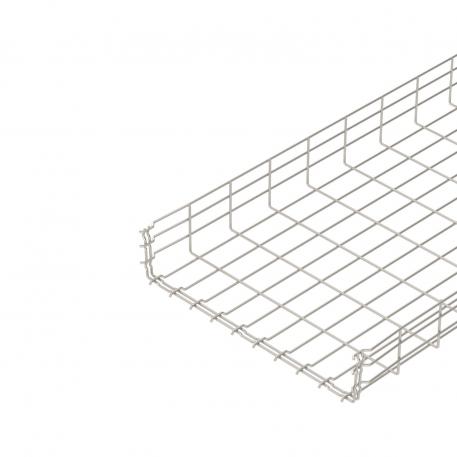

GR-Magic 网状电缆桥架 105 A2 3000 | 500 | 105 | 4.8 | 459 | 否
morepic-1 morepic-2 morepic-3 video-1 video-2

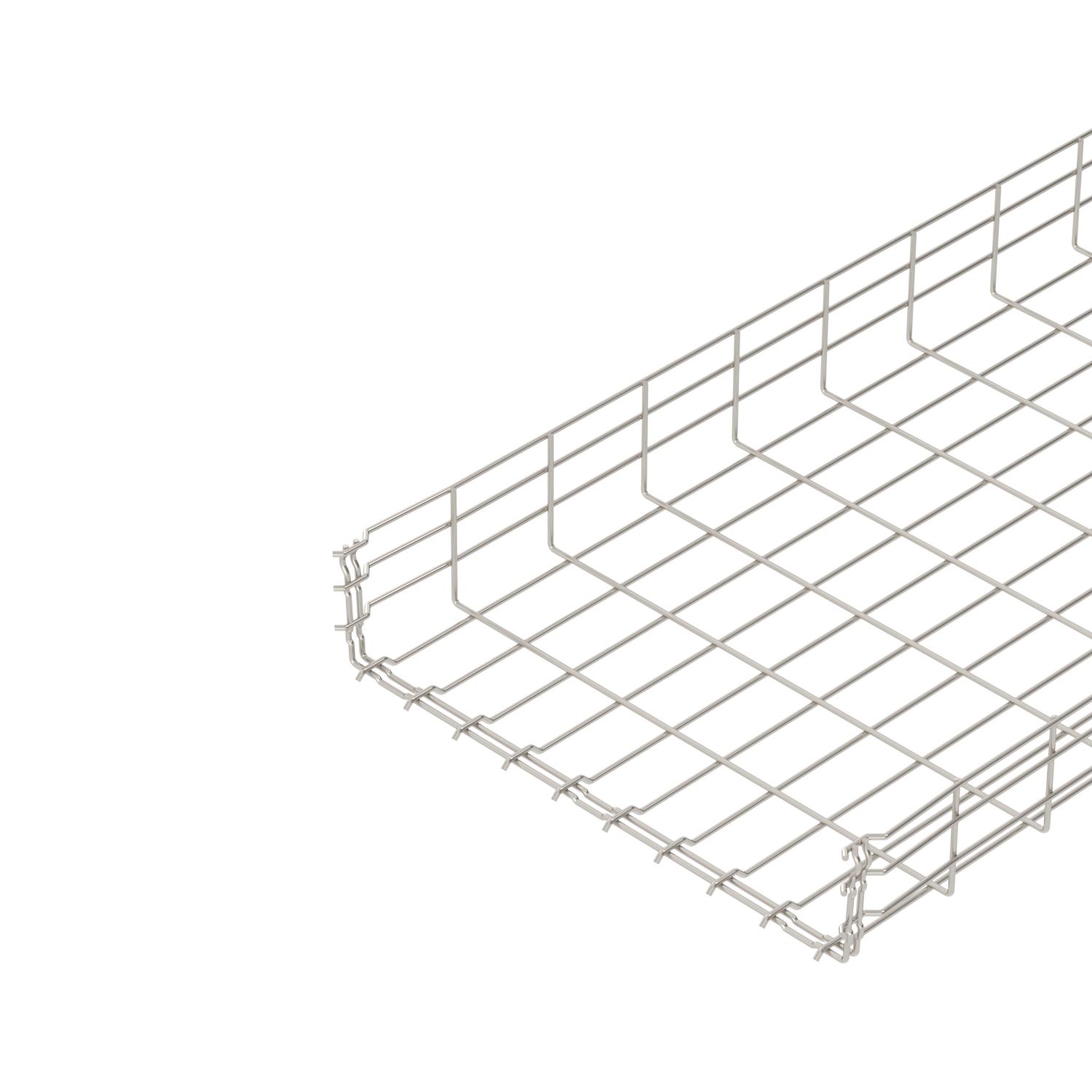

GR-Magic 网状电缆桥架 105 A2

项目编号 6002466 | EAN码 4012195149682

3000 mm
105 mm
否
产品描述
产品描述
带模制连接件、侧高为105 mm的网栅线缆槽。
屏蔽衰减，无盖板15 dB，带盖板25 dB。

网格式桥架不需要任何额外的连接件，只需相互卡接在一起即可。 网孔尺寸为50 x 100 mm。

  • 电气、电子、信息技术注册协会，德国
  • RINA 1861, Ship Classification, Certification and Services
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
技术资料

技术参数

一体式隔板 无
不锈钢，已酸洗 是
功能维护 否
可用截面 459 cm²
可用截面 45900 mm²
尺寸 105x500x3000
无螺纹连接件 是
材料 优质不锈钢1.4301
电缆拖链系统连接器类型 卡紧
表面 亮面，重新加工
轮廓形状 U形
载荷测试类型符合 IEC 61537 II 型
连接件型号 集成连接件
钢丝直径 4,8 mm
长跨距规格 否
颜色 优质钢

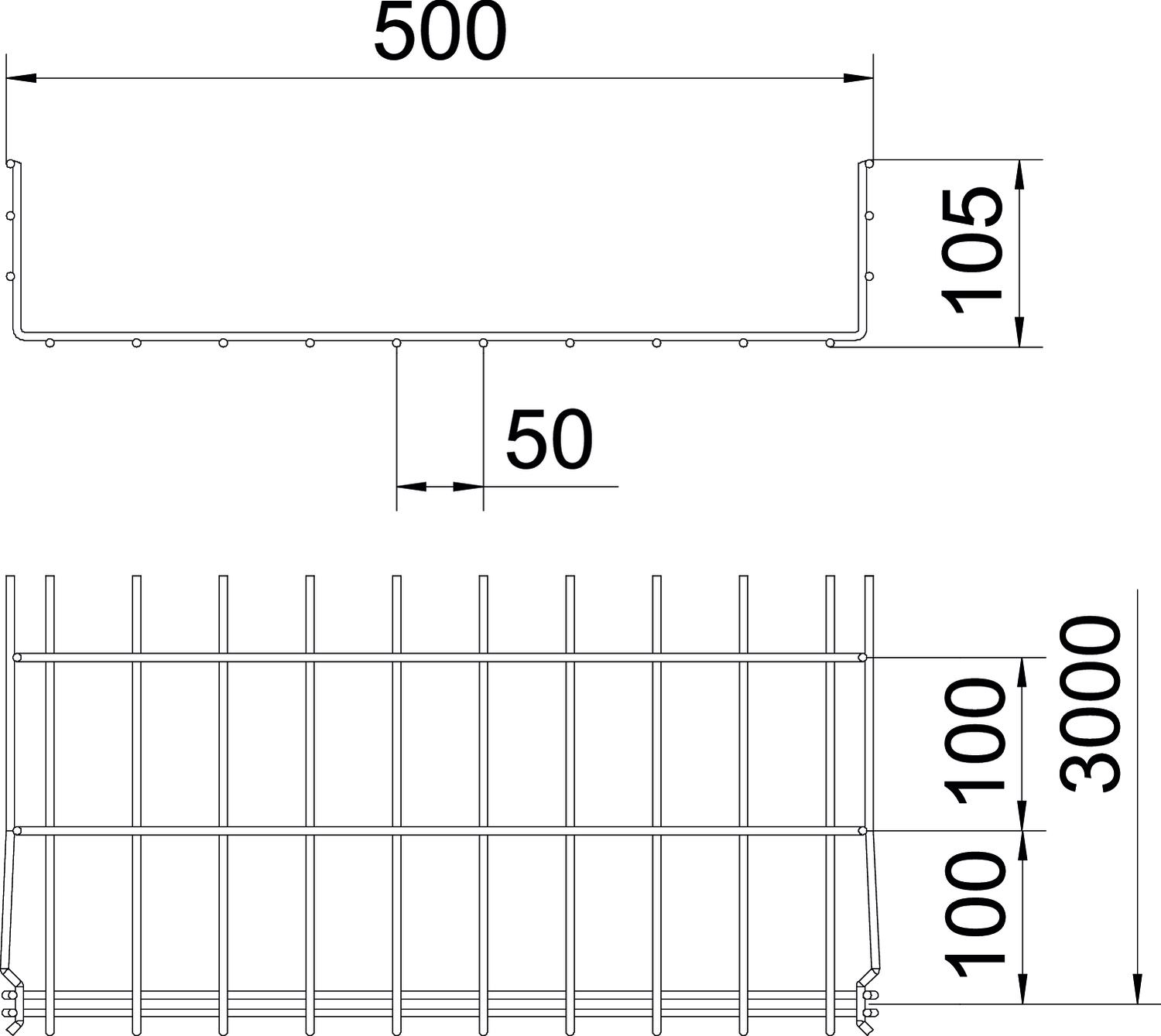

尺寸

宽度 500 mm
宽度 19,69 in
尺寸 B 500 mm
尺寸H 108 mm
长度 3000 mm
高度 105 mm
高度 4,13 in

负载

支撑距离1.5 m 0,85 kN/m
支撑间距 1.0m 1,25 kN/m
支撑间距2.0 m 0,42 kN/m
支撑间距2.0 m 0,6 kN/m
支撑间距3.0 m 0,3 kN/m

二氧化碳足迹（Product Carbon Footprint）

CO2 足迹 (GWP) 从摇篮到大门 15,9728 kg CO2e / 1 米
CO₂ Footprint (GWP) 15,9728 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

技术资料

GRM 105型网栅线缆槽负载图

GRM 105型网栅线缆槽负载图
所有型号

所有型号

型号 长度 宽度 高度 钢丝直径 可用截面 功能维护 产品编码 数量
GRM 105 100 A2 3000 mm 100 mm 105 mm 3.9 mm 82 cm² 否 6002451
3 m
GRM 105 150 A2 3000 mm 150 mm 105 mm 3.9 mm 130 cm² 否 6002455
3 m
GRM 105 200 A2 3000 mm 200 mm 105 mm 4.8 mm 175 cm² 否 6002457
3 m
GRM 105 300 A2 3000 mm 300 mm 105 mm 4.8 mm 268 cm² 否 6002460
3 m
GRM 105 400 A2 3000 mm 400 mm 105 mm 4.8 mm 363 cm² 否 6002463
3 m
GRM 105 500 A2 3000 mm 500 mm 105 mm 4.8 mm 459 cm² 否 6002466
3 m
GRM 105 600 A2 3000 mm 600 mm 105 mm 4.8 mm 554 cm² 否 6002469
3 m
附件

系统附件

产品 型号 产品编码 数量

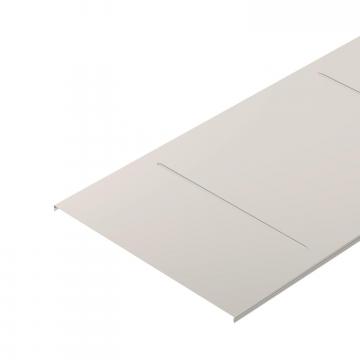

网格式桥架盖板A2，可扣紧 网格式桥架盖板A2，可扣紧 DGRR 500 A2 6001872
3 m
转角连接件A2 转角连接件A2 GEV 36 A2 6016731
20 个
