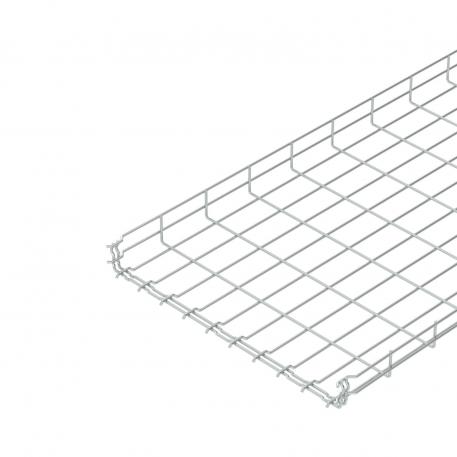

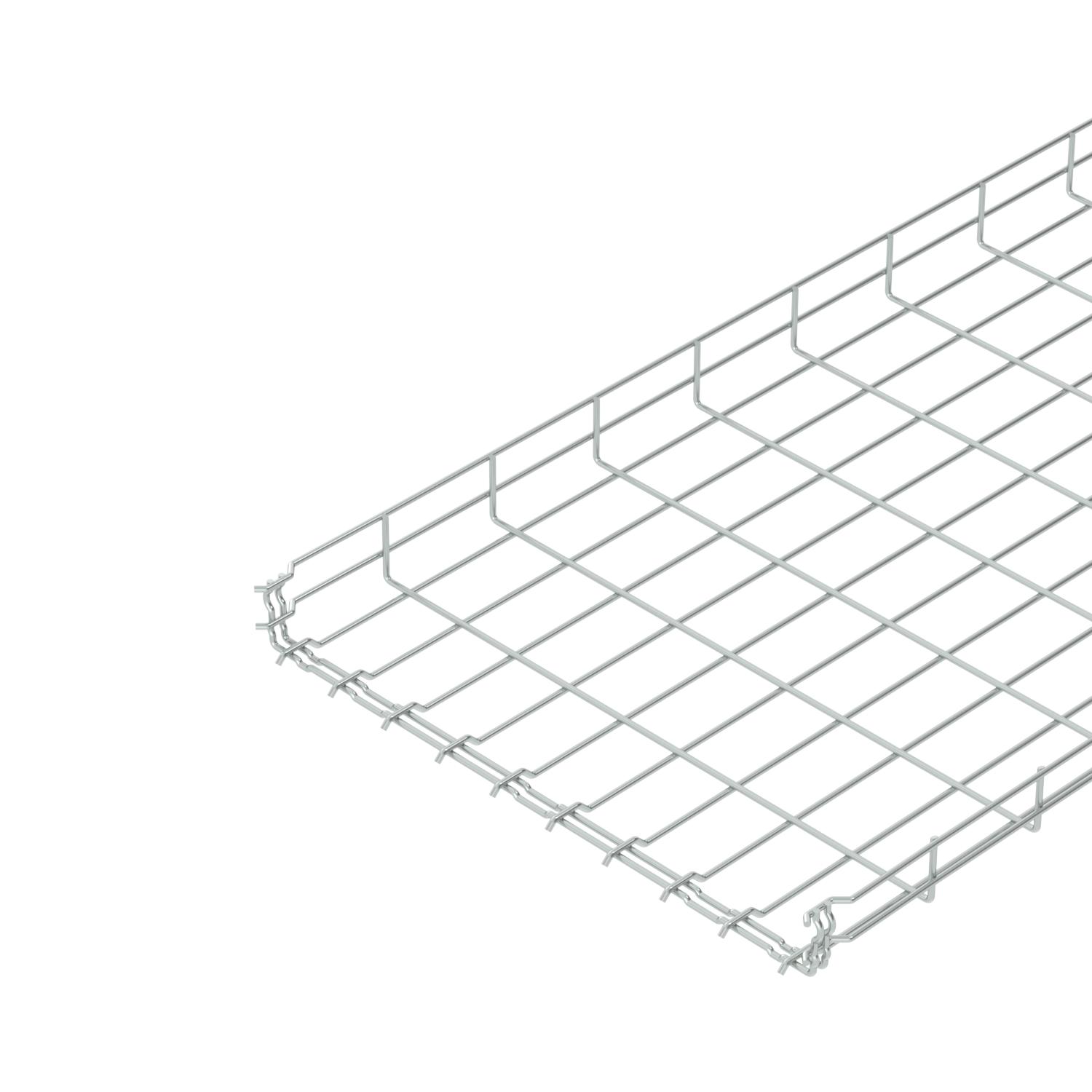

GR-Magic® 55 G网格桥架
项目编号 6001452 | EAN码 4012196858798
- 产品描述
-
产品描述带快速连接头的侧高为55 mm的网格式桥架。
电磁屏蔽，无盖时 15 dB，有盖时 25 dB。
您可以在相应的认证中找到有关UL分类的详细信息。

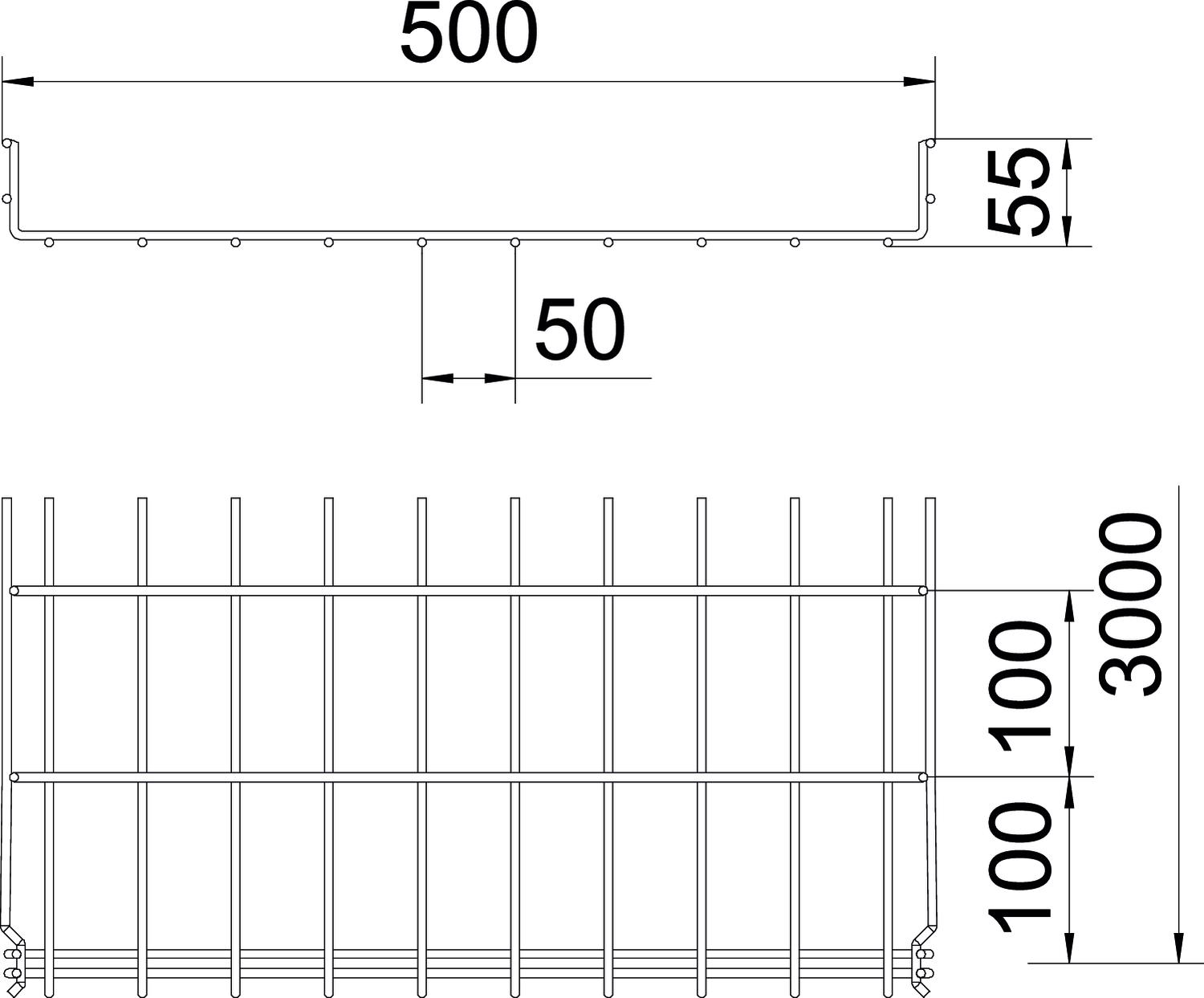

网格式桥架不需要任何额外的连接件，只需相互卡接即可。 网格尺寸为 50 x 100 mm（GRM 55/50 例外 = 20 x 100 mm）。
根据 DIN 4102 第 12 部分测试功能维护完整性（型号：GRM 55 200 4.8 G、GRM 55 300 G、GRM 55 400 G，安装设计和参数根据有效测试证书）。
经测试可安装在悬挂式防火天花板上方（型号：GRM 55 100 G、GRM 55 200 G、GRM 55 300 G、GRM 55 400 G，防火荷载 30 分钟，安装设计和参数根据防火声明）。
-
- 技术资料
-
技术参数
CO2 足迹 (GWP) 从摇篮到大门 5,124 kg CO2e / 1 米 一体式隔板 无 不锈钢，已酸洗 否 功能维护 否 可用截面 220 cm² 可用截面 22000 mm² 宽度 19,69 in 宽度 500 mm 尺寸 55x500x3000 尺寸 B 500 mm 尺寸H 58 mm 支撑距离1.5 m 0,6 kN/m 支撑间距 1.0m 0,9 kN/m 支撑间距2.0 m 0,25 kN/m 支撑间距2.0 m 0,3 kN/m 无螺纹连接件 是 材料 钢 电缆拖链系统连接器类型 卡紧 表面 电镀锌 轮廓形状 U形 载荷测试类型符合 IEC 61537 II 型 连接件型号 集成连接件 钢丝直径 4,8 mm 长度 3000 mm 长跨距规格 否 防火 防火天花板的使用 颜色 锌 高度 2,17 in 高度 55 mm 技术资料
GRM 35型GR-Magic网栅电缆托盘负载图
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
-
所有型号
-
