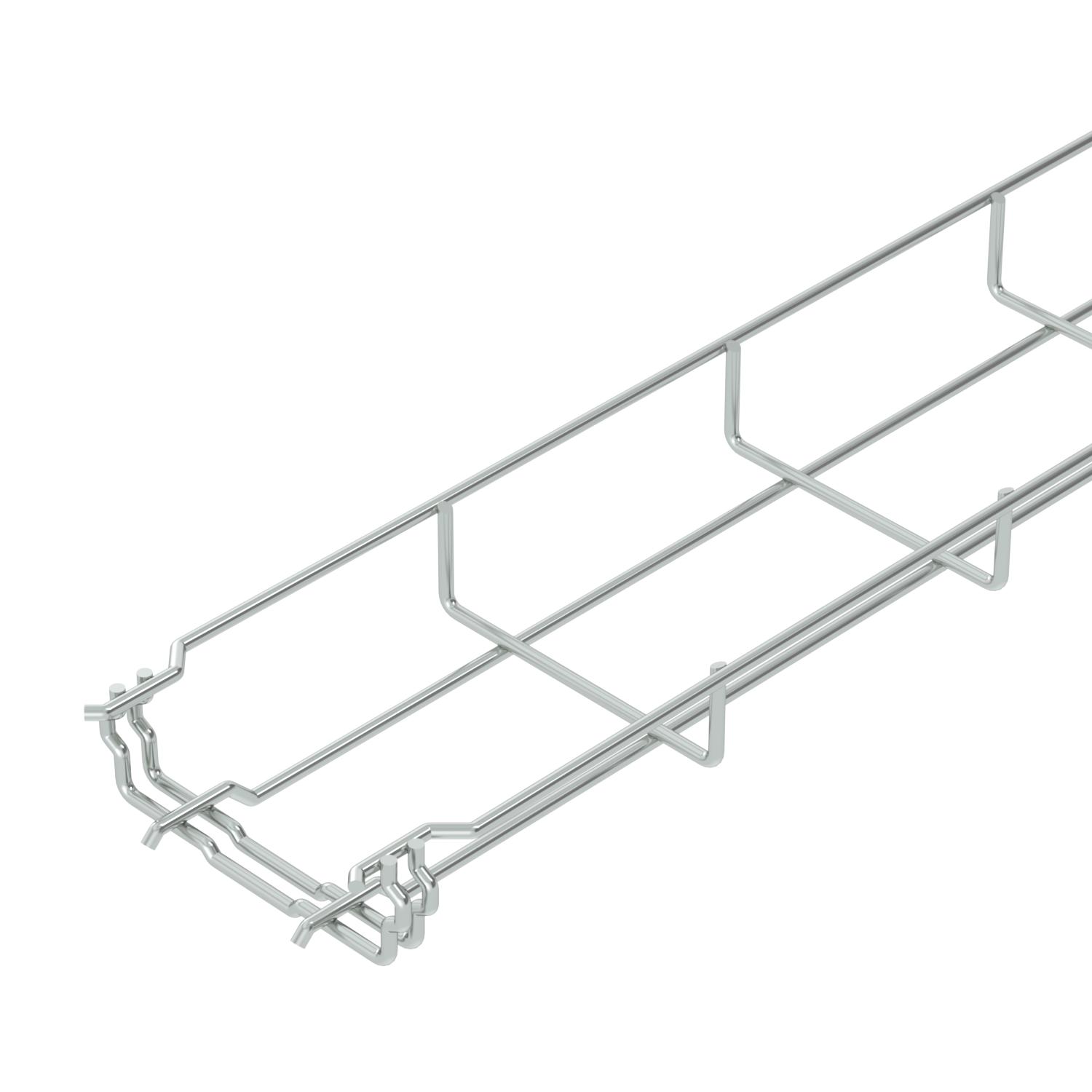

GR-Magic® 35 G网格桥架
项目编号 6000062 | EAN码 4012195037149
- 产品描述
-
产品描述Mesh cable tray with shaped connector of side height 35 mm.
屏蔽衰减，无盖板15 dB，带盖板25 dB。
网格式桥架不需要任何额外的连接件，只需相互卡接在一起即可。 网格宽度为50X100mm（例外：GRM 55/50=20X100mm）
-
- 技术资料
-
技术参数
一体式隔板 无 不锈钢，已酸洗 否 功能维护 否 可用截面 23 cm² 可用截面 3500 mm² 尺寸 35x100x3000 无螺纹连接件 是 材料 钢 电缆拖链系统连接器类型 卡紧 表面 电镀锌 轮廓形状 U形 载荷测试类型符合 IEC 61537 II 型 连接件型号 集成连接件 钢丝直径 3,9 mm 长跨距规格 否 颜色 锌 尺寸

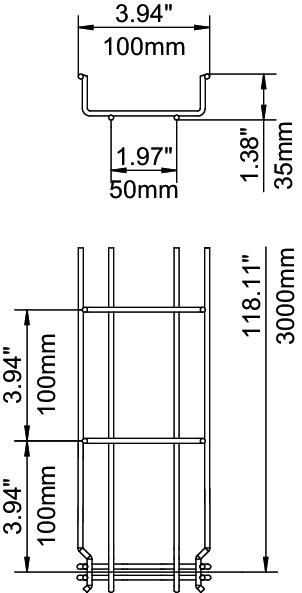

宽度 3,94 in 宽度 100 mm 尺寸 B 100 mm 长度 3000 mm 高度 1 in 高度 35 mm 负载
支撑距离1.5 m 0,11 kN/m 支撑间距 1.0m 0,25 kN/m 支撑间距2.0 m 0,1 kN/m 二氧化碳足迹（Product Carbon Footprint）
CO2 足迹 (GWP) 从摇篮到大门 0,9521 kg CO2e / 1 米 CO₂ Footprint (GWP) 0,9521 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 技术资料
负载图，GR-Magic网状电缆桥架，型号GRM35
- 所有型号
-
系统附件
产品 型号 产品编码 数量

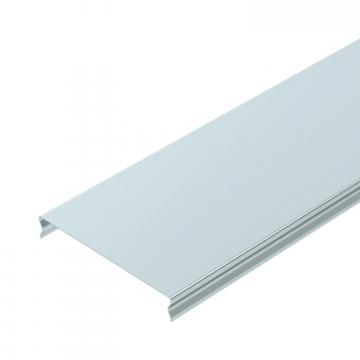

网格式桥架盖板FS，可扣紧
DGRR 100 FS 6001842 3 m
转角连接件 G
GEV 36 G 6016715 20 个 安装附件
产品 型号 产品编码 数量
下线板 FS
KAB GR FS 6220139 10 个 - 下载
-
REACH 符合性声明 GRM 35 100 G / 6000062 , 0.10MB , pdfRoHS 符合性声明 GRM 35 100 G / 6000062 , 0.10MB , pdf环保产品声明（EPD) GRM 35 100 G / 6000062 , 2.03MB , pdf
