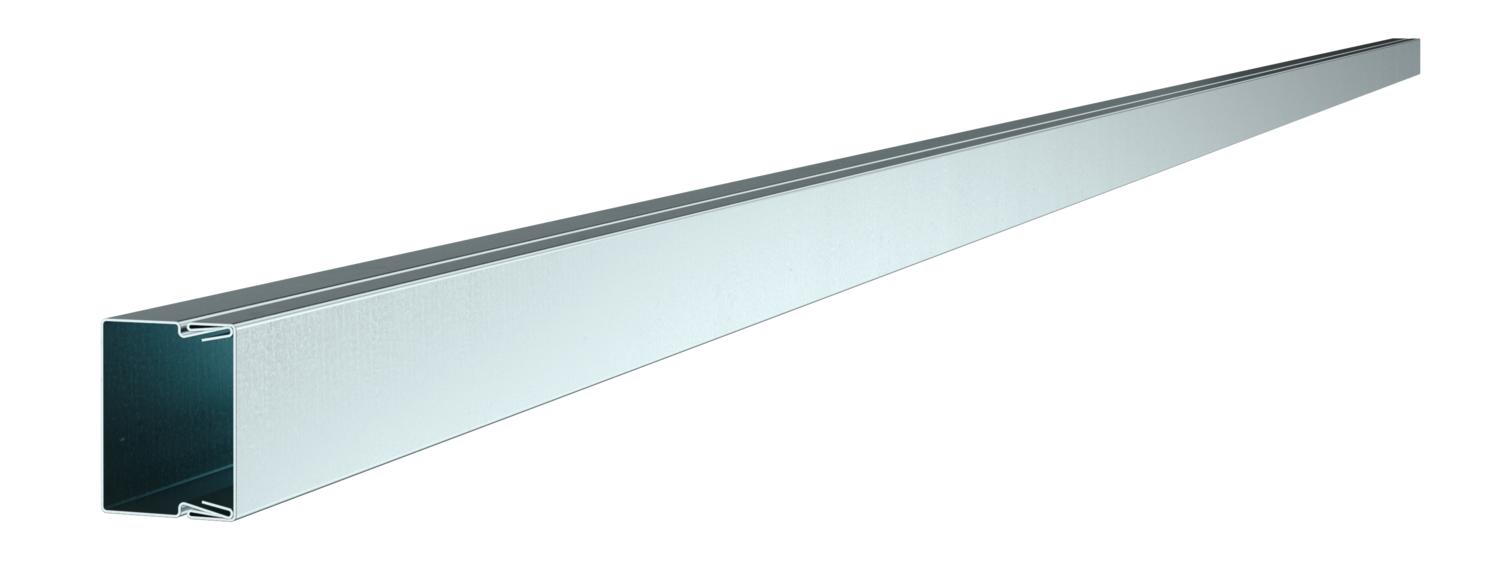

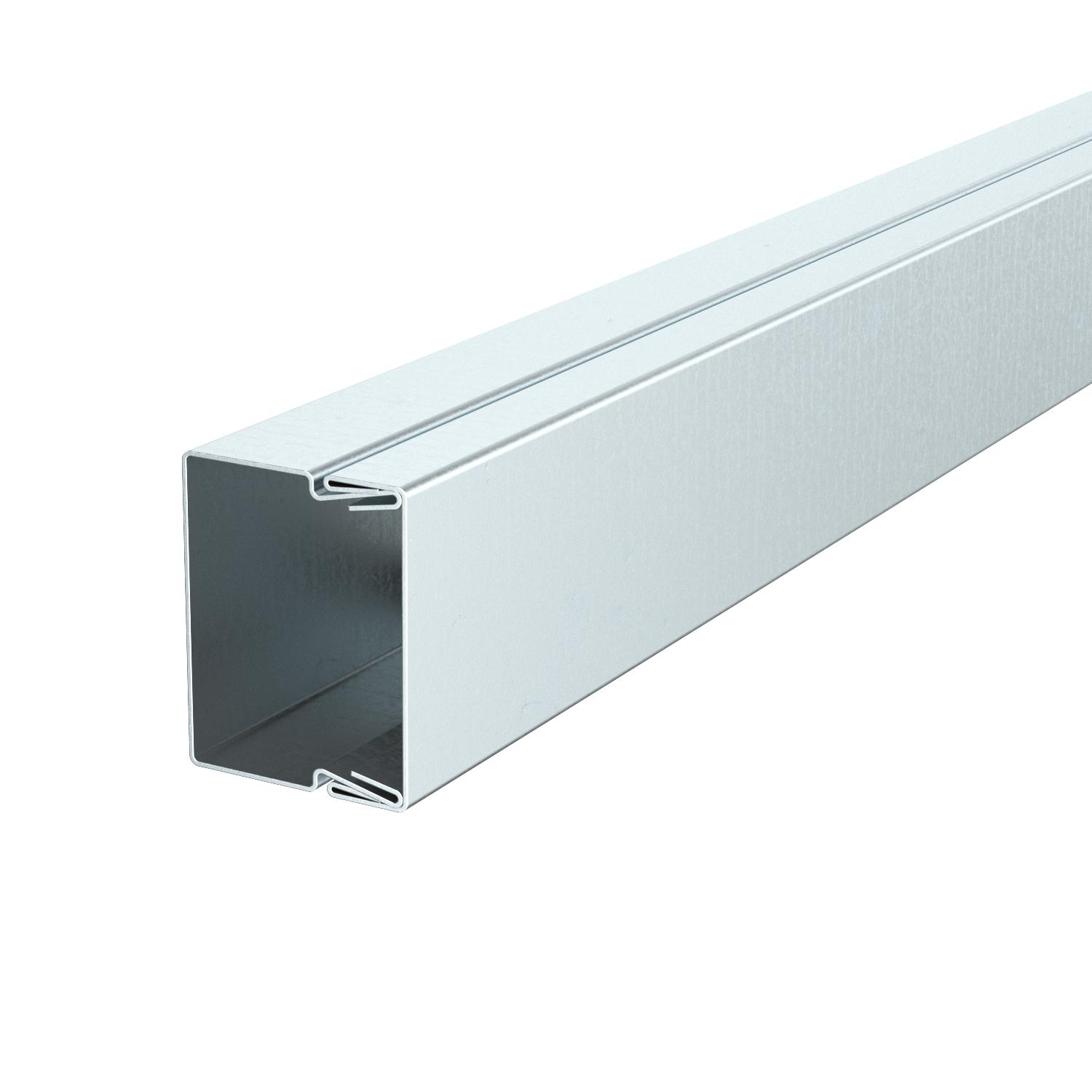

工业配线槽, 型号 LKM 20030
项目编号 6246974 | EAN码 4012196118878
- 产品描述
-
产品描述线槽带盖板和底部穿孔。 无需任何额外的辅助，即可确保盖板和主体之间的等电位连接。 根据DIN 4102第12部分，LKM 20030FS布线管道已作为布线系统进行功能维护测试。 请注意在 BSS 防火系统中测试的电缆类型！
-
- 技术资料
-
技术参数

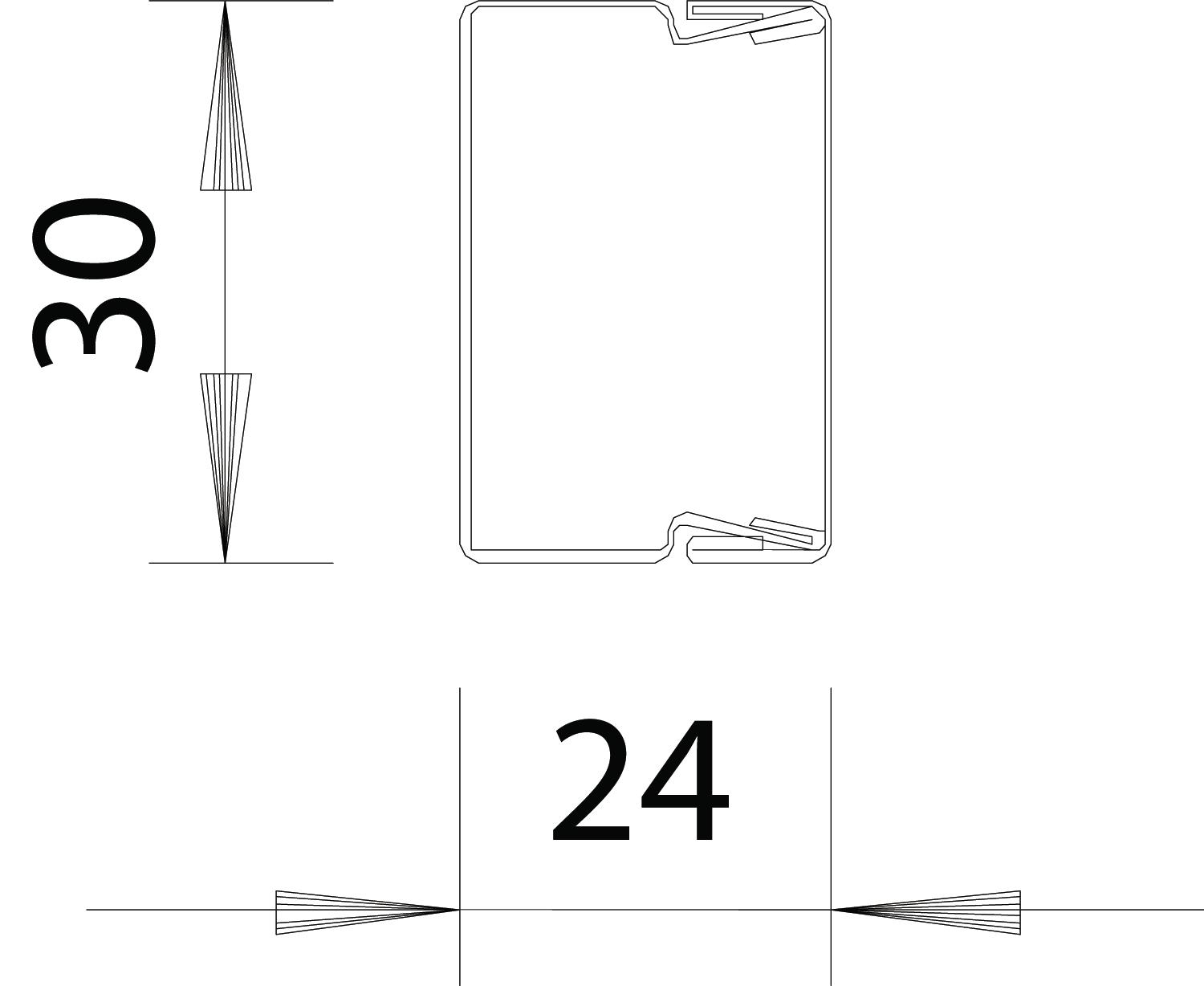

CO2 足迹 (GWP) 从摇篮到大门 1,3068 kg CO2e / 1 米 NYM 线路数量 3 x 1.5 mm² Ø 10.5 mm（无插座） 2 NYM 线路数量 3 x 2.5 mm² Ø 11.5 mm（无插座） 2 NYM 线路数量 5 x 1.5 mm² Ø 12.0 mm（无插座） 2 保护等级 IP30 保护膜 否 功能维护 是 卷式交付 否 可用截面 616 mm² 固定方式 底部开孔 宽度 30 mm 尺寸 20x30x2000 底部开孔 带底部穿孔 抗菌处理 否 无卤 是 最大温度范围 90 °C 最小温度范围 -5 °C 材料 钢 电缆固定夹 否 线槽连接器 否 表面 带钢镀锌 走线管道盖板的规格 间隙 透明 否 长度 2000 mm 防护等级 IK代码 IK10 颜色 锌 高度 24 mm - 所有型号
-
系统附件
产品 型号 产品编码 数量
接头连接件 LKM SV30
LKM SV30 6247434 10 个

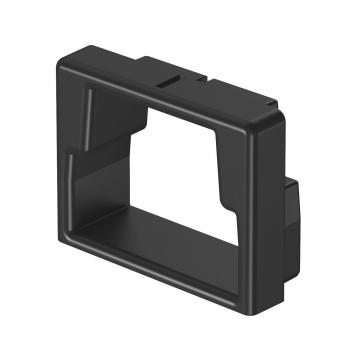

Edge protection ring KSR 20030, for LKM cable trunking type 20030
LKM KSR20030 6249744 5 个

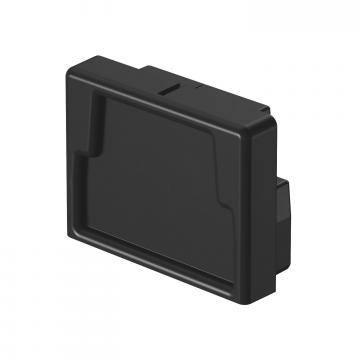

End piece, for cable trunking type LKM 20030
LKM EK20030 6249774 5 个 - 下载
-
