高度可调的框架盒带管口，RKFNUZD3，不锈钢 105 | 90 | 20 | 4

高度可调的框架盒带管口，RKFNUZD3，不锈钢

项目编号 7409372 | EAN码 4012195869092

产品编码 / 型号	7409372 / RKFN2 UZD3 4VS20

最小地板高度	105 mm

尺寸 h	90 mm

地板厚度	20 mm

设备安装单元的标称尺寸	4

产品描述

产品描述

标称尺寸 4 的高度可调框架盒，与地板分离，用于管口，用于在室内干洗或湿洗地板上安装附件，用于安装在地板下安装盒UZD250-3 或 UZD350-3中，与安装盖DUG../4或UGD250-3 / 4 或 UGD350-3 / 4结合使用。使用地板下箱体的铝框架型材中的调平支架（单独订购）进行安装。
高度可调框架盒带管口，2隔室可安装 2 个 APMT2 盖板。用于安装 2 个通用支架 UT3，用于 4 个带支撑环/支撑支架的单独附件或 6 个 Modul 45 设备。

技术资料

技术参数

CO2 足迹 (GWP) 从摇篮到大门	14,716 kg CO2e / 1 件
使用时的防护等级（IP）	IP20
可变形的	是
可安装设备数量	6
地板厚度	20 mm
地板护理	潮湿
大面积垂直荷载	最大 3,000 N
安装宽度	201 mm
安装深度	105 mm
安装系统类型	UT3
安装长度	201 mm
宽度	199 mm
小面积垂直荷载	最大 3,000 N
尺寸	200x200mm
尺寸 h	90 mm

支持安装盒的设备	否
最小地板高度	105 mm
未使用时的防护等级（IP）	IP44
材料	优质不锈钢1.4301
电缆插座	伸缩管
电缆插座数量	1
规格	正方形
认证	VDE
设备安装单元的标称尺寸	4
适用于中空地板安装	是
适用于架空地板安装	是
重型	否
长度	199 mm
防护等级 IK代码	IK10
高度	90 mm

所有型号

所有型号

型号	最小地板高度	尺寸 h	地板厚度	设备安装单元的标称尺寸	产品编码	数量
RKFN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409372	个	1 个

附件

系统附件

产品	型号	产品编码	数量
带盖板的管体，带手柄，用于框架盒和高度可调的盒	TUK2 GV	7428140	个	1 个

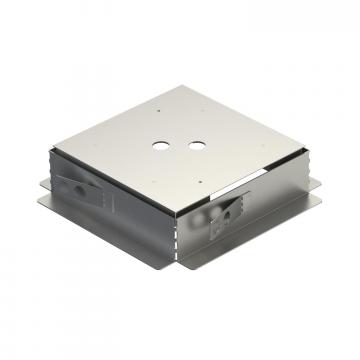

水磨石外壳，用于标称尺寸 4 的可平整安装底盒	SK RK4	7404380	个	1 个
安装盖350，标称尺寸4位	DUG 350-3 4	7400505	个	1 个
