服务出口 GRAF9-2 BA3

项目编号 7405743 | EAN码 4012196581634

产品编码 / 型号	7405743 / GRAF9-2 BA3

地板厚度	3 mm

设备安装单元的标称尺寸	R9

产品描述

产品描述

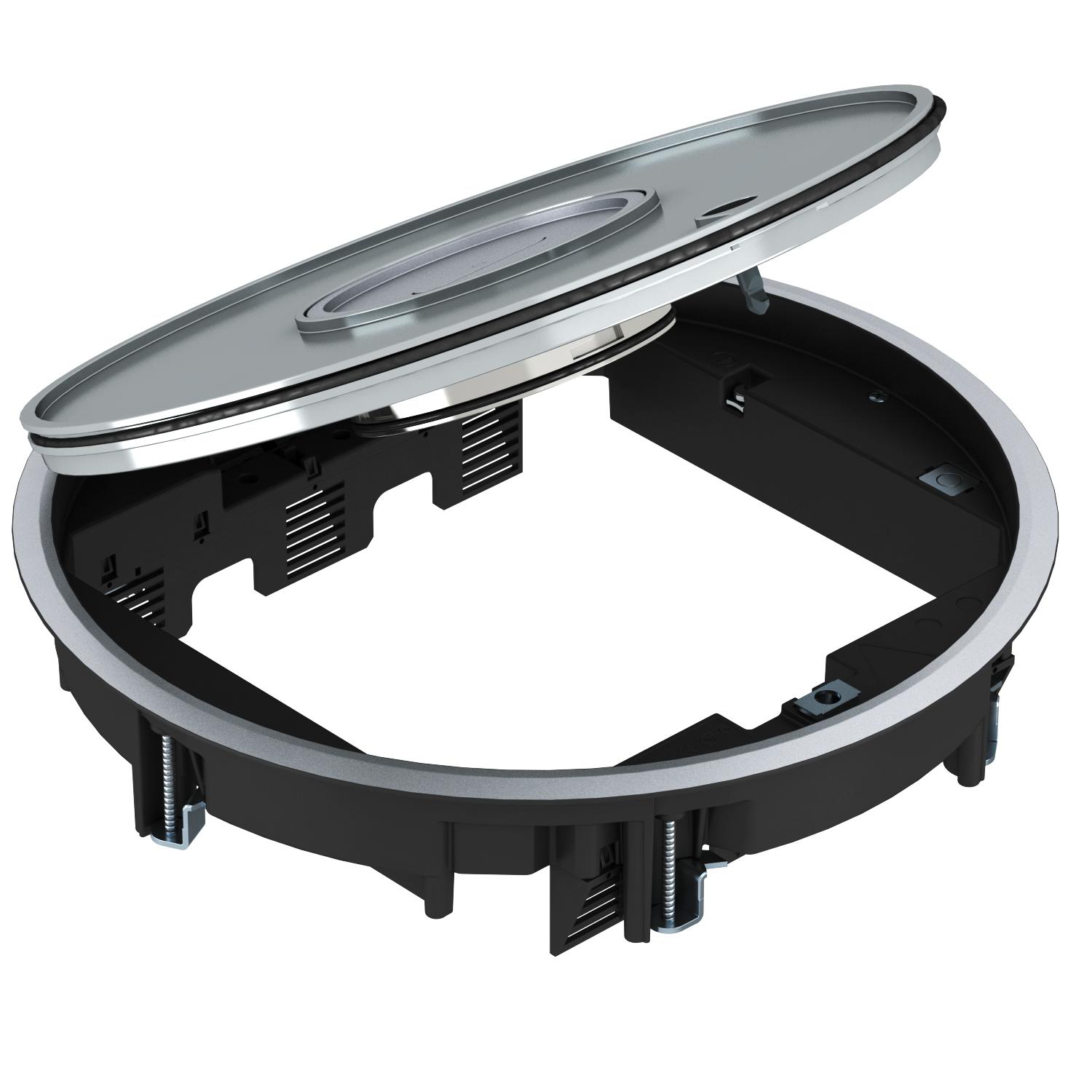

圆形出口的服务出口，用于湿式清洁地板，最多可容纳 12 个 Modul 45 独立设备，安装在 3 个 UT4 通用支架中，用于线槽系统和室内系统地板。

具有 3 mm地板覆盖凹槽的高光泽铝表面。安装深度为 65 mm。
Service outlet for tube bodies for wet-cleaned floors, 3-compartment, for the installation of mounting support MT9. Three cover paltes of type APMT5 can be installed. Application in trunking systems and in system floor in indoor areas.

Aluminium-polished surface with a floor covering recess of 3 mm For an installation depth of 65 mm.

最多可以使用 9 个带有 50 mm 中心板的安装设备。

技术资料

技术参数

CO2 足迹 (GWP) 从摇篮到大门	4,2742 kg CO2e / 1 件
使用时的防护等级（IP）	IP20
可安装设备数量	12
地板保护架	是
地板厚度	3 mm
地板护理	潮湿
外径	325 mm
大面积垂直荷载	最大 10,000 N
安装盒数量	3
安装直径	305
安装系统类型	UT4
密封安装选项	是
小面积垂直荷载	最大 3,000 N

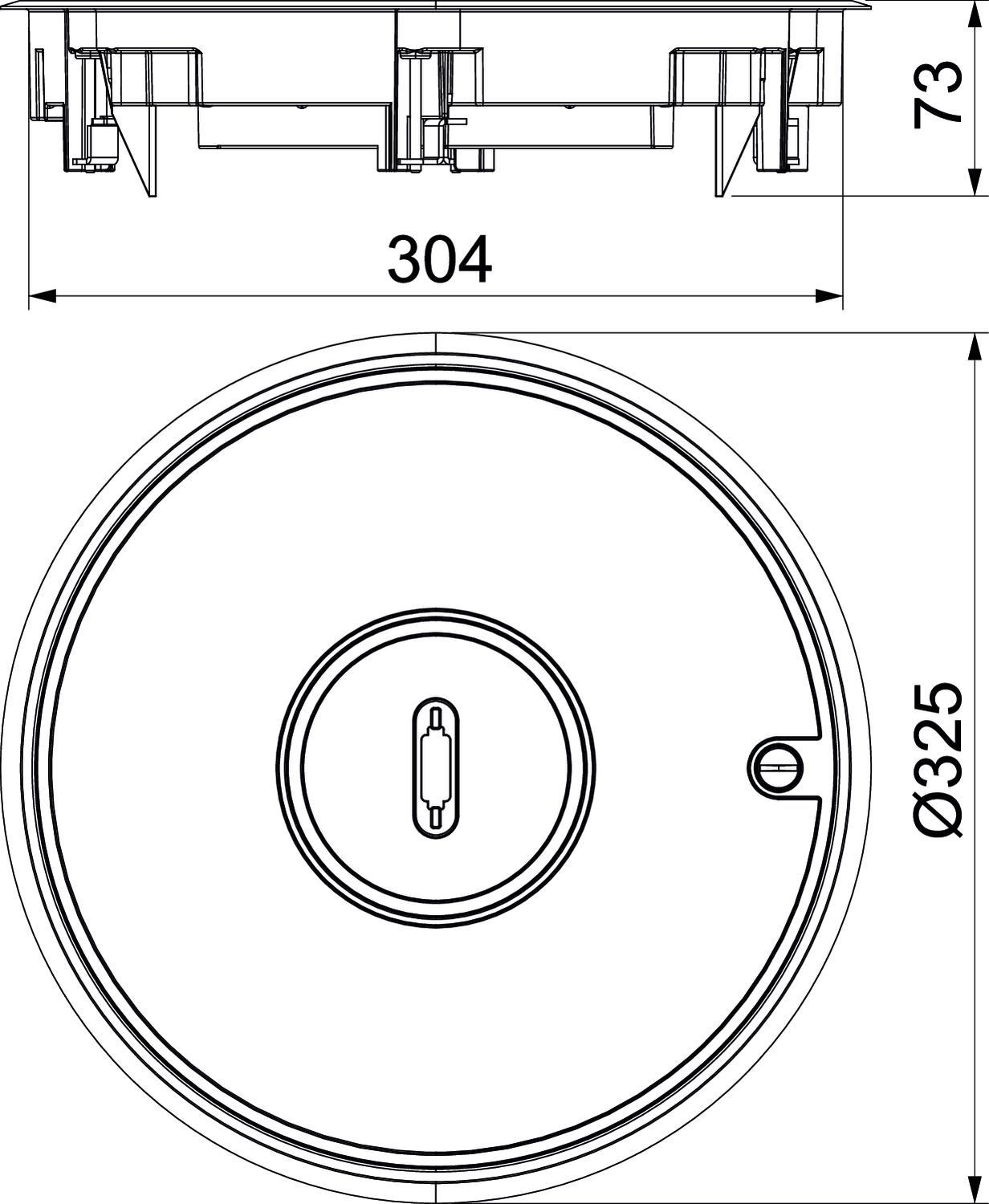

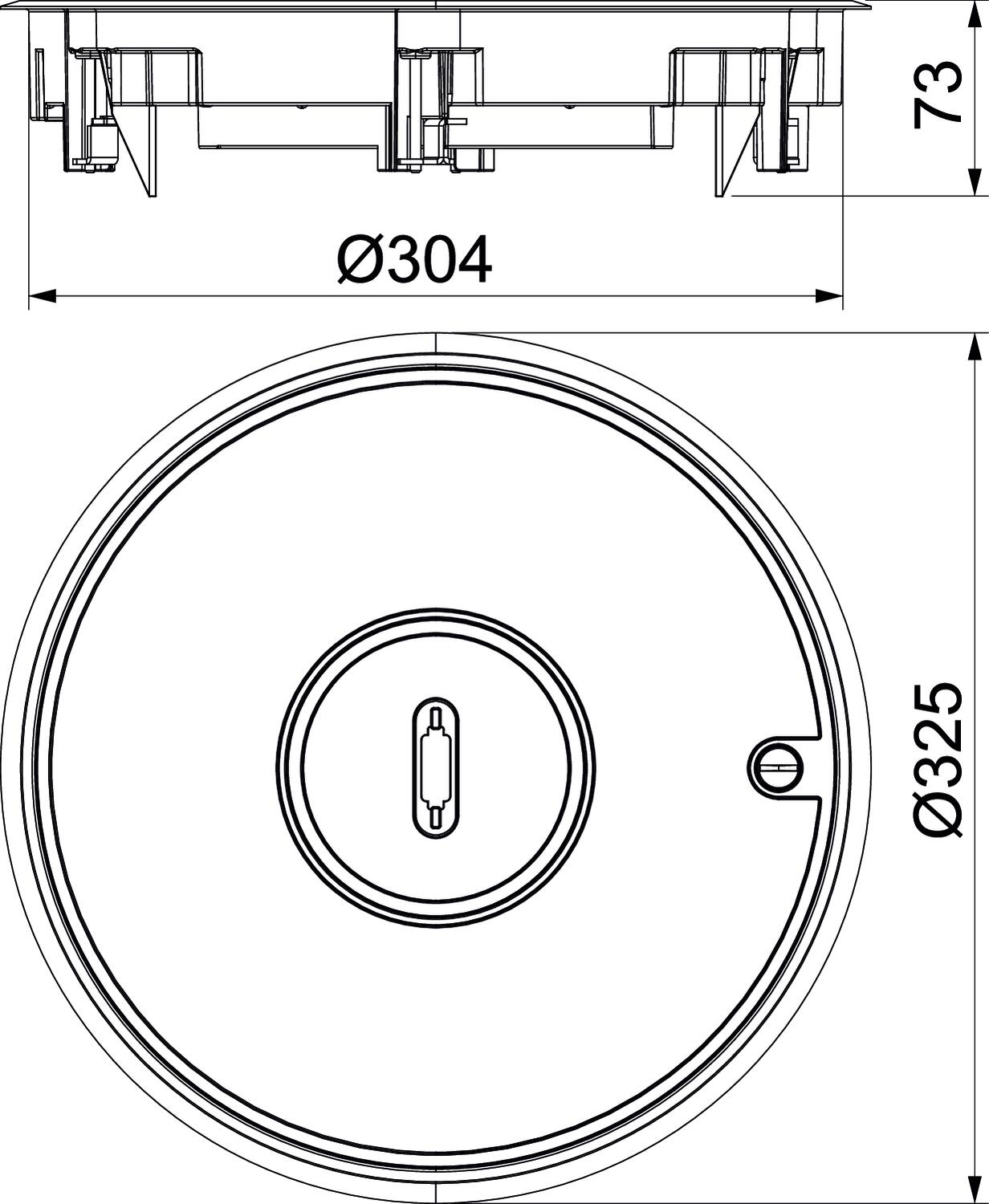

尺寸	Ø325x73
带地板罩凹槽	是
开启机制	螺旋扣
最大夹紧范围 D	73 mm

最小地板高度	80 mm
最小夹紧范围 D	4 mm
未使用时的防护等级（IP）	IP45
材料	压铸铝
框架设计	地毯保护架
电缆插座	伸缩管
规格	圆形
认证	VDE
设备安装单元的标称尺寸	R9
适用于与地面齐平的封闭式地板下线槽	是
适用于中空地板安装	是
适用于地下线槽	是
适用于找平层覆盖的地板下线槽	是
适用于架空地板安装	是
适用于湿式清洁	是
重型	是
防护等级 IK代码	IK10
