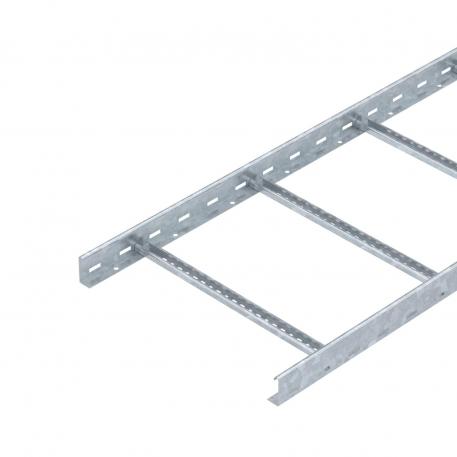

电缆梯架LG 60, 6 m VS FT
项目编号 6208659 | EAN码 4012195064374
- 产品描述
-
产品描述线缆架，带开孔侧围，侧高60 mm，带向上开口的铆接C形型材横杆（VS型）。
屏蔽衰减：无盖板10 dB，带盖板15 dB。
电缆梯架以层叠形式供货。
可以在爬升架系统中获得适合的2056型U形夹。
-
- 技术资料
-
技术参数

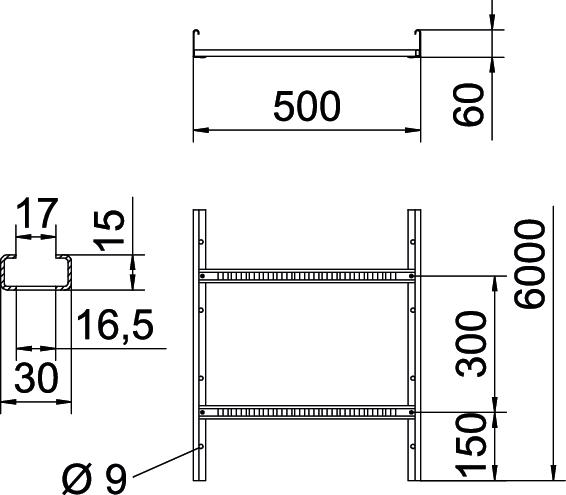

不锈钢，已酸洗 否 侧孔 是 功能维护 否 可用截面 24800 mm² 可用截面 248 cm² 导轨厚度 1,5 mm 导轨型式 平面型材 尺寸 60x500x6000 尺寸 60x500x6000 材料 钢 横杆间距 300 mm 横档版本 带孔型材 横档紧固 空心铆钉 表面 热浸镀锌 长跨距规格 否 颜色 锌 尺寸
宽度 500 mm 尺寸 B 500 mm 梯级开槽尺寸 16,50 长度 6000 mm 高度 60 mm 负载
支撑距离1.5 m 3,1 kN/m 支撑间距2.0 m 1,5 kN/m 支撑间距2.0 m 2,25 kN/m 支撑间距3.0 m 1,1 kN/m 支撑间距3.5 m 0,75 kN/m 支撑间距4.0 m 0,45 kN/m 支撑间距4.5 m 0,3 kN/m 支撑间距5.0 m 0,15 kN/m 二氧化碳足迹（Product Carbon Footprint）
CO2 足迹 (GWP) 从摇篮到大门 7,8759 kg CO2e / 1 米 CO₂ Footprint (GWP) 7,8759 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 技术资料
电缆梯架LG 60 VS负载图
- 所有型号
-
系统附件
产品 型号 产品编码 数量
隔板45 DD
TSG 45 DD 6062321 3 m - 下载
-
REACH 符合性声明 LG 650 VS 6 FT / 6208659 , 0.12MB , pdfRoHS 符合性声明 LG 650 VS 6 FT / 6208659 , 0.12MB , pdf环保产品声明（EPD) LG 650 VS 6 FT / 6208659 , 2.03MB , pdf
