电缆桥架RKS-Magic® 60 FS
项目编号 6047689 | EAN码 4012195391227
- 产品描述
-
产品描述集成快速紧固系统的电缆桥架。 电缆桥架的可用长度为3,000毫米。
电缆桥架具有7 x 20 mm的连续侧孔，用于安装其他连接和安装组件。
用于直接螺纹杆悬挂的穿孔直径为 11 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
无需其他组件即可保证等电位连接的连续性。
-
- 技术资料
-
技术参数
CO2 足迹 (GWP) 从摇篮到大门 8,3196 kg CO2e / 1 米 NATO 穿孔样式 否 NEMA 载荷等级 8AA 不锈钢，已酸洗 否 使用长度 3000 mm 侧孔 是 功能维护 是 可用截面 238 cm² 可用截面 23800 mm² 地面安装孔 是 宽度 400 mm 宽度 16 in 尺寸 60x400x3050 尺寸 B 400 mm 尺寸 t 200 mm 尺寸 x 300 mm 尺寸 y 350 mm 带盖板 否 底部开孔 1 支撑距离1.5 m 1,35 kN/m 支撑间距 1.0m 2,1 kN/m 支撑间距2.0 m 0,6 kN/m 支撑间距2.0 m 0,8 kN/m 材料 钢 板厚 0,04 in 板厚 0,9 mm 电缆拖链系统连接器类型 卡紧 磁性屏蔽衰减率（带盖板） 50 dB 磁性屏蔽衰减率（无盖板） 20 dB 表面 带钢镀锌 载荷测试类型符合 IEC 61537 II 型 连接件型号 集成连接件 长度 3050 mm 长度 10 ft 长跨距规格 否 防火 功能完整性：电缆专用支撑结构, 防火天花板的使用 颜色 锌 高度 60 mm 高度 2 in 技术资料
RKSM 60型电缆桥架负载图
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
- 所有型号
-
所有型号
-
系统附件
产品 型号 产品编码 数量

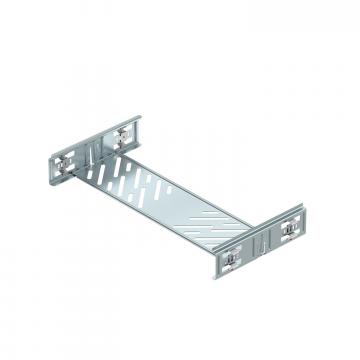

直线连接件Magic FS
KTSMV 640 FS 6068922 1 个
90°弯头 60 FS
RB 90 640 FS 6036568 1 个
延长三通 60 FS
RAA 640 FS 6042119 1 个
T型件60 FS
RT 640 FS 6038108 1 个
水平交叉60FS
RK 640 FS 7027317 1 个
盖板，带螺旋扣，FS
DRL 400 FS 6052401 3 m
隔板60 FS
TSG 60 FS 6062068 3 m
90° 弯头 60 FS
RBM 90 640 FS 6041138 1 个 - 下载
-
符合UK标准声明 RKSM 640 FS / 6047689 , 0.09MB , pdfREACH 符合性声明 RKSM 640 FS / 6047689 , 0.12MB , pdfRoHS 符合性声明 RKSM 640 FS / 6047689 , 0.13MB , pdf环保产品声明（EPD) RKSM 640 FS / 6047689 , 1.48MB , pdf
