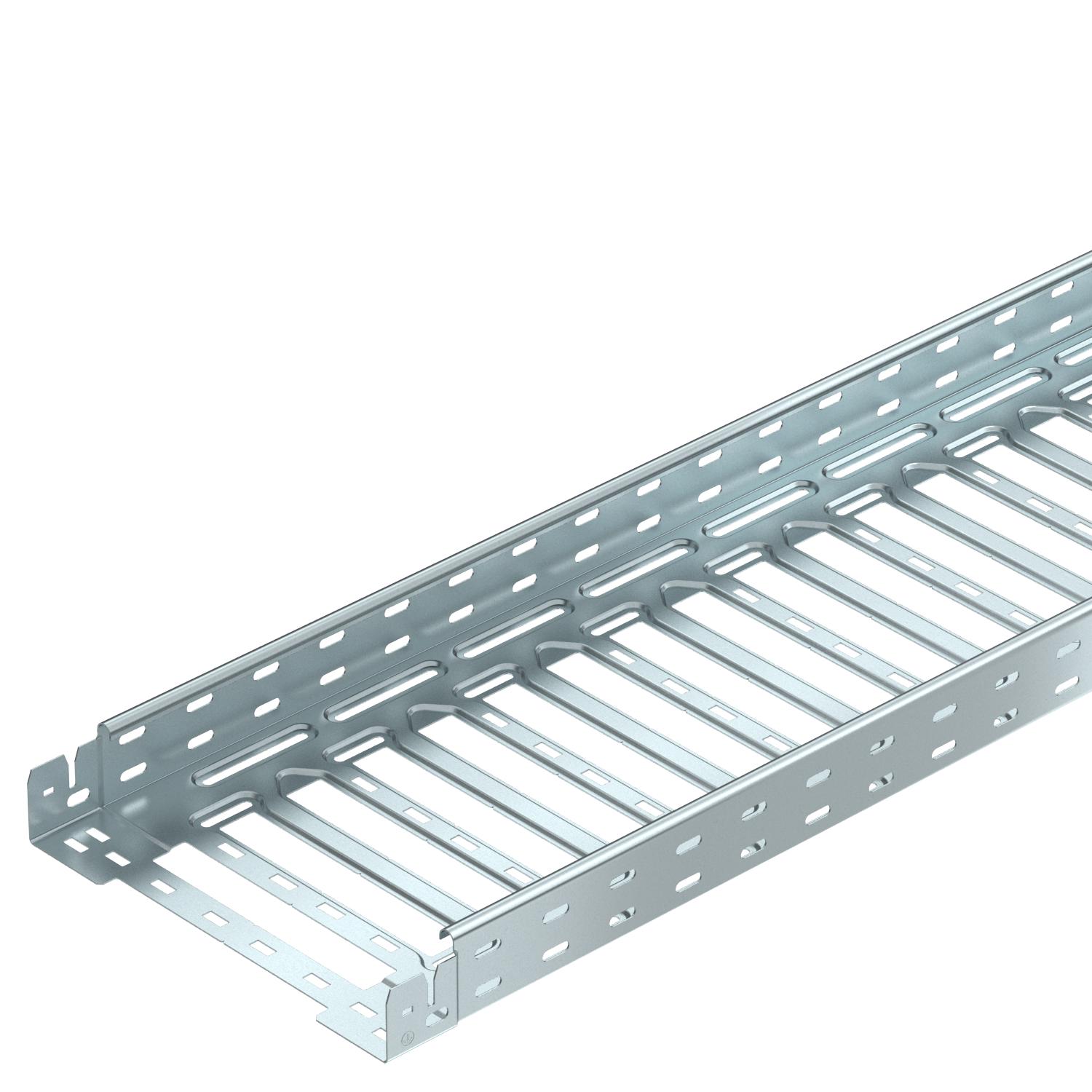

电缆桥架MKS-Magic® 60 FS
项目编号 6059006 | EAN码 4012195829959
- 产品描述
-
产品描述集成快速紧固系统的电缆桥架。 电缆桥架的可用长度为3,000毫米。
电缆桥架具有7 x 20 mm的连续侧孔，用于安装其他连接和安装组件。
根据VdS准则2092，从一个200毫米宽，表面30％是孔的电缆桥架，适合在喷水灭火系统下使用。
无需其他组件即可保证等电位连接的连续性。
-
- 技术资料
-
技术参数
NATO 穿孔样式 否 不锈钢，已酸洗 否 使用洒水系统 是 使用长度 3000 mm 侧孔 是 功能维护 否 可用截面 17800 mm² 可用截面 178 cm² 地面安装孔 是 尺寸 60x300x3050 带盖板 否 材料 钢 板厚 1 mm 电缆拖链系统连接器类型 卡紧 磁性屏蔽衰减率（带盖板） 50 dB 磁性屏蔽衰减率（无盖板） 20 dB 表面 带钢镀锌 载荷测试类型符合 IEC 61537 II 型 连接件型号 集成连接件 长跨距规格 否 颜色 锌 尺寸
宽度 300 mm 尺寸 B 300 mm 尺寸 L 180 mm 尺寸 x 196 mm 尺寸 y 262 mm 长度 3050 mm 高度 60 mm 负载
NEMA 载荷等级 8A 支撑距离1.5 m 1,5 kN/m 支撑间距2.0 m 1 kN/m 支撑间距2.0 m 0,7 kN/m 二氧化碳足迹（Product Carbon Footprint）
CO2 足迹 (GWP) 从摇篮到大门 7,9825 kg CO2e / 1 米 CO₂ Footprint (GWP) 7,9825 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 技术资料
负载图，线缆桥架，型号MKSM 60
- 所有型号
-
所有型号
-
系统附件
产品 型号 产品编码 数量
直线连接件Magic FS
KTSMV 630 FS 6068920 1 个
90°弯头 60 FS
RB 90 630 FS 6036566 1 个
延长三通 60 FS
RAA 630 FS 6042117 1 个
T型件60 FS
RT 630 FS 6038106 1 个
水平交叉60FS
RK 630 FS 7027315 1 个
盖板，带螺旋扣，FS
DRL 300 FS 6052304 3 m
隔板60 FS
TSG 60 FS 6062068 3 m
45° Magic bend 60 FS
RBM 45 630 FS 6041046 1 个
90° 弯头 60 FS
RBM 90 630 FS 6041136 1 个 - 下载
-
