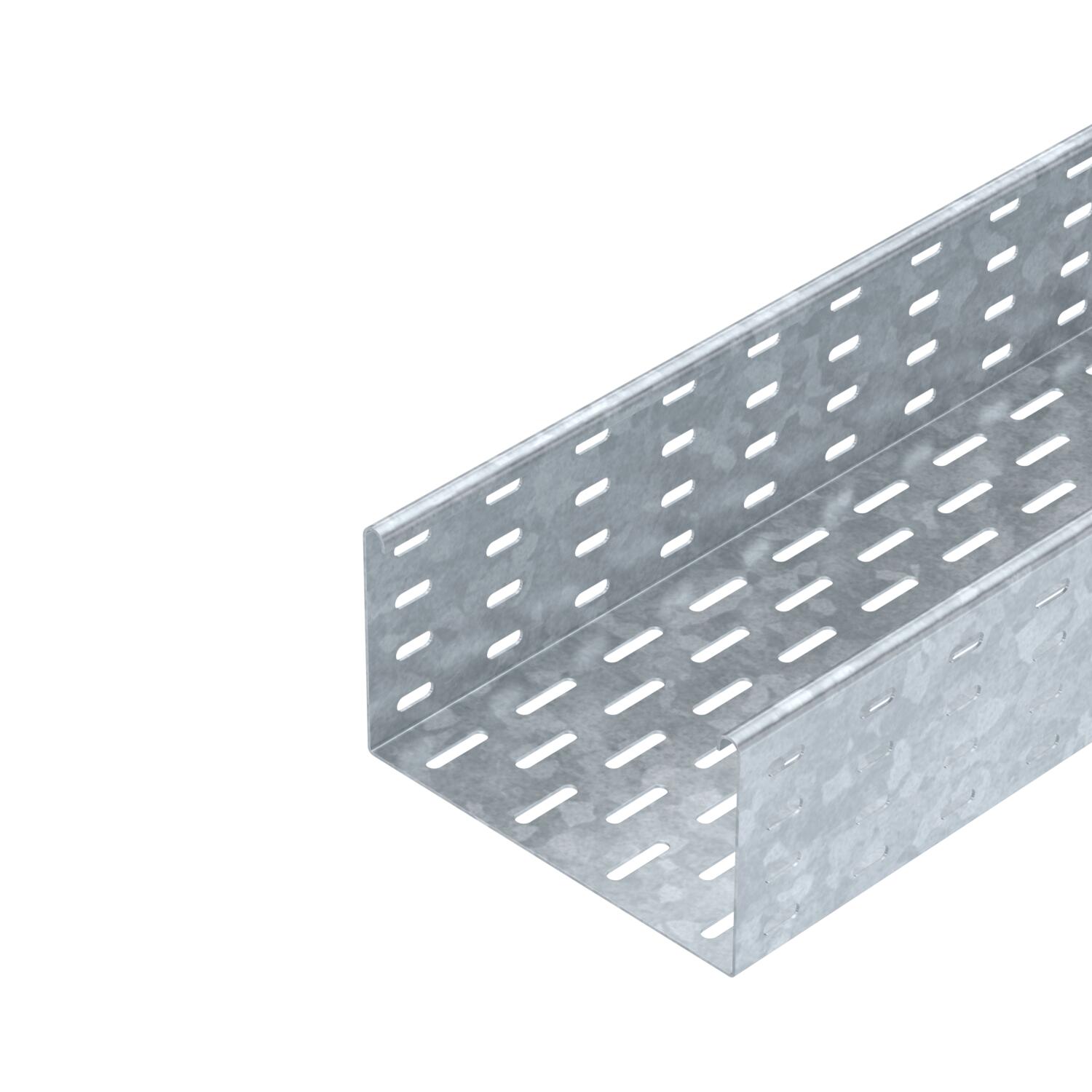

电缆桥架 SKS 110 FT
项目编号 6061621 | EAN码 4012196062591
- 产品描述
-
产品描述SKS 110 = 重载电缆桥架系统，侧高110 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
-
- 技术资料
-
技术参数
NATO 穿孔样式 否 不锈钢，已酸洗 否 侧孔 是 功能维护 否 可用截面 218 cm² 可用截面 21800 mm² 地面安装孔 是 尺寸 110 x 200 尺寸 110x200x3000 带盖板 否 材料 钢 板厚 1,5 mm 板厚 0,06 in 电缆拖链系统连接器类型 拧紧 表面 热浸镀锌 载荷测试类型符合 IEC 61537 II 型 连接件型号 不带连接件 长跨距规格 否 颜色 锌 尺寸

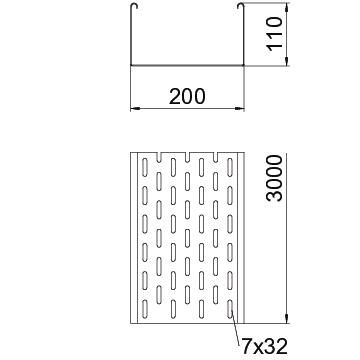

Dimension W 200 mm 宽度 200 mm 宽度 8 in 长度 10 ft 长度 3000 mm 高度 4 in 高度 110 mm 负载
支撑距离1.5 m 3 kN/m 支撑间距2.0 m 1,76 kN/m 支撑间距2.0 m 2,4 kN/m 支撑间距3.0 m 1,2 kN/m 支撑间距3.5 m 0,84 kN/m 支撑间距4.0 m 0,8 kN/m 二氧化碳足迹（Product Carbon Footprint）
CO2 足迹 (GWP) 从摇篮到大门 11,3123 kg CO2e / 1 米 CO₂ Footprint (GWP) 11,3123 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 技术资料
负载图，电缆桥架SKS 110
- 所有型号
-
系统附件
产品 型号 产品编码 数量
直线和转角连接件110 FT
RLVL 110 FT 6067913 10 个
底部连接件DD
SSLB 200 DD 7070314 20 个
带旋转扣盖板
DRL 200 FT 6051367 3 m
45°弯角 110 FT
RB 45 120 FT 6036332 1 个
90°弯角 110 FT
RB 90 120 FT 6036834 1 个
可调角度弯角 110 FT
RB W 120 FT 6037324 1 个
旁接三通，110 FT
RAA 120 FT 6042255 1 个
T形件110 FT
RT 120 FT 6038324 1 个
带旋转扣盖板
DRL 200 DD 6052709 3 m
隔板110 DD
TSG 110 DD 6062335 3 m
90°转角，110 FT
RB 90 120 FT 7127227 1 个 - 下载
-
