电缆桥架 MKS-Magic® 85 无开孔 FS 3050 | 400 | 85 | 1 | 否 | 锌 | 钢 | 带钢镀锌
morepic-1 morepic-2 morepic-3 video-1

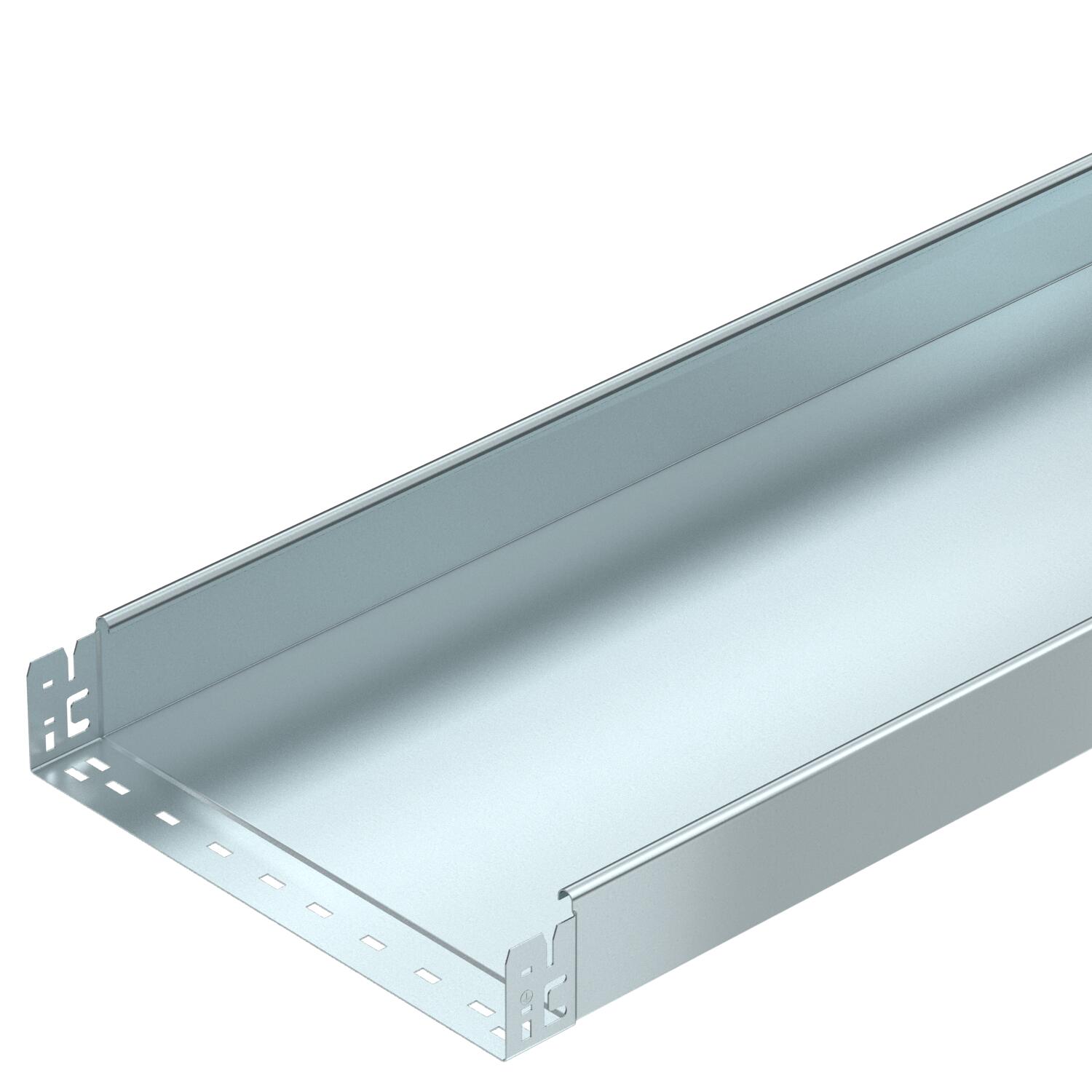

电缆桥架 MKS-Magic® 85 无开孔 FS

项目编号 6059316 | EAN码 4012195831662

3050 mm
85 mm
1 mm
否
锌
钢
带钢镀锌
产品描述
产品描述
集成快速紧固系统的无孔电缆桥架。 电缆桥架的可用长度为3,000毫米。

无需其他组件即可保证等电位连接的连续性。

  • 电气、电子、信息技术注册协会，德国
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA 符合性声明
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
技术资料

技术参数

NATO 穿孔样式 否
不锈钢，已酸洗 否
使用长度 3000 mm
侧孔 否
功能维护 否
可用截面 33800 mm²
可用截面 338 cm²
地面安装孔 否
尺寸 85x400x3050
带盖板 否
材料 钢
板厚 1 mm
电缆拖链系统连接器类型 卡紧
表面 带钢镀锌
载荷测试类型符合 IEC 61537 II 型
连接件型号 集成连接件
长跨距规格 否
颜色 锌

尺寸

宽度 400 mm
尺寸 B 400 mm
长度 3050 mm
高度 85 mm

负载

支撑距离1.5 m 1,75 kN/m
支撑距离1.75 m 1,4 kN/m
支撑间距2.0 m 0,5 kN/m
支撑间距2.0 m 1,1 kN/m

二氧化碳足迹（Product Carbon Footprint）

CO2 足迹 (GWP) 从摇篮到大门 10,6716 kg CO2e / 1 米
CO₂ Footprint (GWP) 10,6716 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

技术资料

负载图，线缆桥架，型号MKSMU 85

负载图，线缆桥架，型号MKSMU 85
所有型号

所有型号

型号 长度 宽度 高度 板厚 功能维护 颜色 材料 表面 产品编码 数量
MKSMU 810 FS 3050 mm 100 mm 85 mm 1 mm 否 锌 钢 带钢镀锌 6059308
3 m
MKSMU 820 FS 3050 mm 200 mm 85 mm 1 mm 否 锌 钢 带钢镀锌 6059312
3 m
MKSMU 830 FS 3050 mm 300 mm 85 mm 1 mm 否 锌 钢 带钢镀锌 6059314
3 m
MKSMU 840 FS 3050 mm 400 mm 85 mm 1 mm 否 锌 钢 带钢镀锌 6059316
3 m
MKSMU 850 FS 3050 mm 500 mm 85 mm 1 mm 否 锌 钢 带钢镀锌 6059318
3 m
MKSMU 860 FS 3050 mm 600 mm 85 mm 1 mm 否 锌 钢 带钢镀锌 6059320
3 m
附件

系统附件

产品 型号 产品编码 数量
直线连接件Magic FS 直线连接件Magic FS KTSMV 840 FS 6069010
1 个
90°弯角 85 FS 90°弯角 85 FS RB 90 840 FS 6036706
1 个
旁接三通 85 FS 旁接三通 85 FS RAA 840 FS 6042137
1 个
三通 85 FS 三通 85 FS RT 840 FS 6038216
1 个
四通 85 FS 四通 85 FS RK 840 FS 7027337
1 个
盖板，带螺旋扣，FS 盖板，带螺旋扣，FS DRL 400 FS 6052401
3 m
隔板85 FS 隔板85 FS TSG 85 FS 6062114
3 m
90°弯头Magic 85 FS 90°弯头Magic 85 FS RBM 90 840 FS 6041496
1 个
