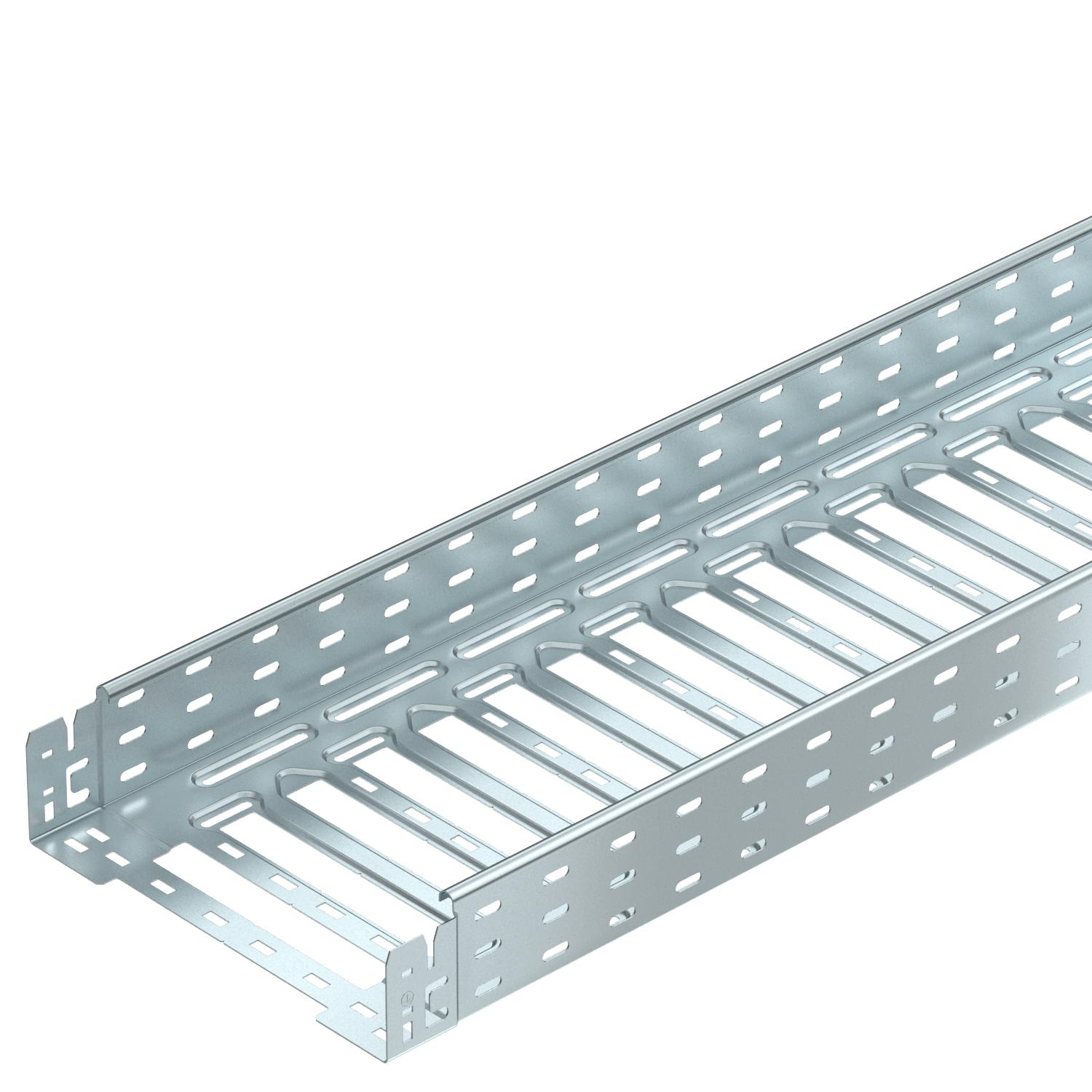

电缆桥架 MKS-Magic® 85 FS
项目编号 6059086 | EAN码 4012195830375
- 产品描述
-
产品描述集成快速紧固系统的电缆桥架。 电缆桥架的可用长度为3,000毫米。
电缆桥架具有7 x 20 mm的连续侧孔，用于安装其他连接和安装组件。
根据VdS准则2092，从一个200毫米宽，表面30％是孔的电缆桥架，适合在喷水灭火系统下使用。
无需其他组件即可保证等电位连接的连续性。
-
- 技术资料
-
技术参数
NATO 穿孔样式 否 不锈钢，已酸洗 否 使用洒水系统 是 使用长度 3000 mm 侧孔 是 功能维护 否 可用截面 253 cm² 可用截面 25300 mm² 地面安装孔 是 尺寸 85x300x3050 带盖板 否 材料 钢 板厚 1 mm 电缆拖链系统连接器类型 卡紧 磁性屏蔽衰减率（带盖板） 50 dB 磁性屏蔽衰减率（无盖板） 20 dB 表面 带钢镀锌 载荷测试类型符合 IEC 61537 II 型 连接件型号 集成连接件 长跨距规格 否 颜色 锌 尺寸
宽度 300 mm 尺寸 B 300 mm 尺寸 L 180 mm 尺寸 x 196 mm 尺寸 y 262 mm 长度 3050 mm 高度 85 mm 负载
NEMA 载荷等级 8A 支撑距离1.5 m 1,5 kN/m 支撑间距2.0 m 1,25 kN/m 支撑间距2.0 m 1 kN/m 二氧化碳足迹（Product Carbon Footprint）
CO2 足迹 (GWP) 从摇篮到大门 8,8784 kg CO2e / 1 米 CO₂ Footprint (GWP) 8,8784 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 技术资料
电缆桥架负载图，型号MKSM 85
- 所有型号
-
所有型号
-
系统附件
产品 型号 产品编码 数量
直线连接件Magic FS
KTSMV 830 FS 6069008 1 个
90°弯角 85 FS
RB 90 830 FS 6036704 1 个
旁接三通 85 FS
RAA 830 FS 6042135 1 个
三通 85 FS
RT 830 FS 6038214 1 个
四通 85 FS
RK 830 FS 7027335 1 个
盖板，带螺旋扣，FS
DRL 300 FS 6052304 3 m
隔板85 FS
TSG 85 FS 6062114 3 m
45° Magic bend 85 FS
RBM 45 830 FS 6041414 1 个
90°弯头Magic 85 FS
RBM 90 830 FS 6041494 1 个 - 下载
-
符合UK标准声明 MKSM 830 FS / 6059086 , 0.09MB , pdfREACH 符合性声明 MKSM 830 FS / 6059086 , 0.13MB , pdfRoHS 符合性声明 MKSM 830 FS / 6059086 , 0.13MB , pdf环保产品声明（EPD) MKSM 830 FS / 6059086 , 2.03MB , pdf
