电缆桥架 ,MKS-Magic® 60 ,无开孔 ,FT 3050 | 150 | 60 | 1 | 否 | 锌 | 钢 | 热浸镀锌
morepic-1 morepic-2 morepic-3 video-1

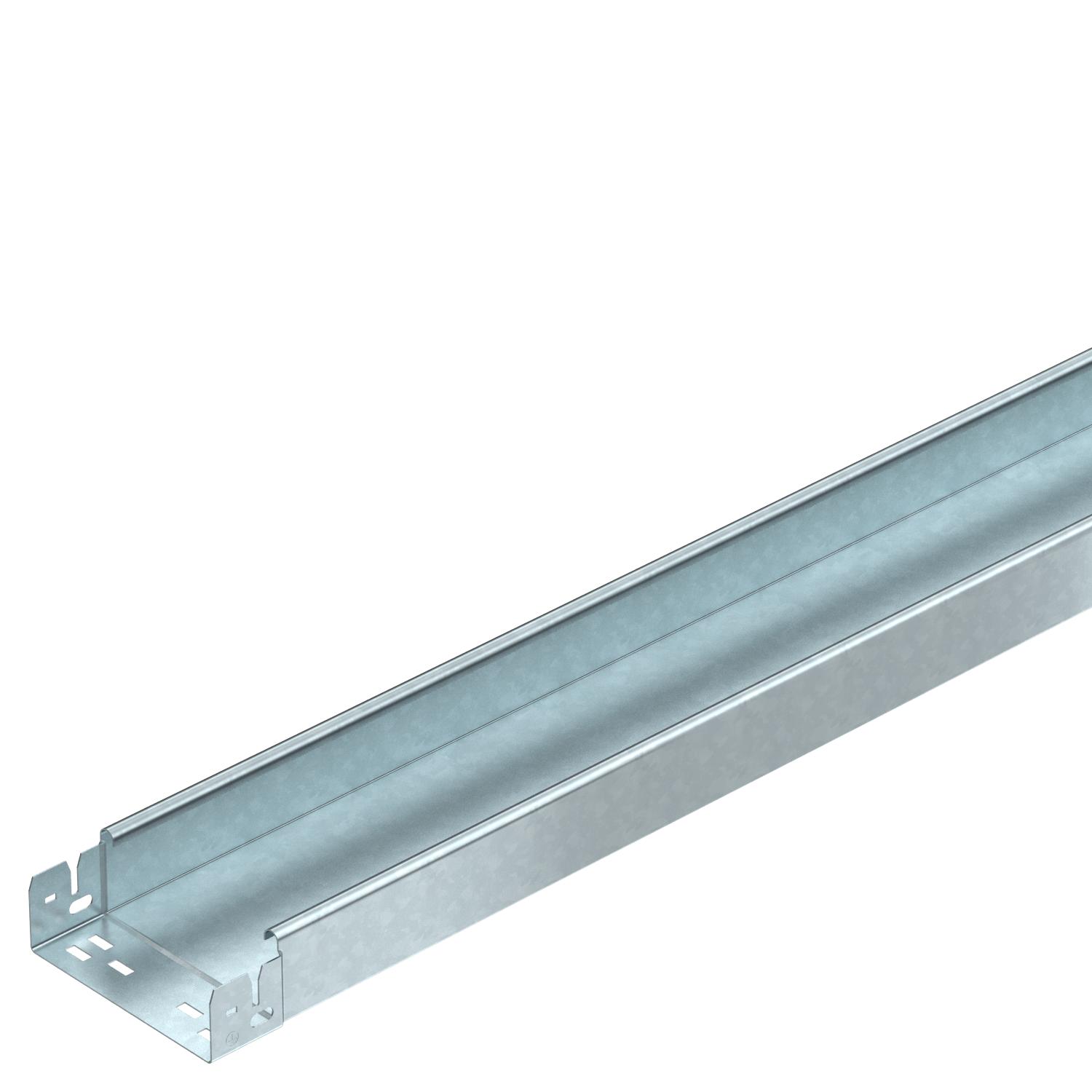

电缆桥架 ,MKS-Magic® 60 ,无开孔 ,FT

项目编号 6059250 | EAN码 4012195831426

3050 mm
60 mm
1 mm
否
锌
钢
热浸镀锌
产品描述
产品描述
集成快速紧固系统的无孔电缆桥架。 电缆桥架的可用长度为3,000毫米。

无需其他组件即可保证等电位连接的连续性。

  • 电气、电子、信息技术注册协会，德国
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA 符合性声明
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
技术资料

技术参数

NATO 穿孔样式 否
不锈钢，已酸洗 否
使用长度 3000 mm
侧孔 否
功能维护 否
可用截面 88 cm²
可用截面 8800 mm²
地面安装孔 否
尺寸 60x150x3050
带盖板 否
材料 钢
板厚 1 mm
电缆拖链系统连接器类型 卡紧
表面 热浸镀锌
载荷测试类型符合 IEC 61537 II 型
连接件型号 集成连接件
长跨距规格 否
颜色 锌

尺寸

宽度 150 mm
尺寸 B 150 mm
长度 3050 mm
高度 60 mm

负载

支撑距离1.5 m 1,5 kN/m
支撑距离1.75 m 1,25 kN/m
支撑间距2.0 m 1 kN/m
支撑间距2.0 m 0,5 kN/m

二氧化碳足迹（Product Carbon Footprint）

CO2 足迹 (GWP) 从摇篮到大门 6,7341 kg CO2e / 1 米
CO₂ Footprint (GWP) 6,7341 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

技术资料

负载图，线缆桥架，型号MKSMU 60

负载图，线缆桥架，型号MKSMU 60
所有型号

所有型号

型号 长度 宽度 高度 板厚 功能维护 颜色 材料 表面 产品编码 数量
MKSMU 610 FT 3050 mm 100 mm 60 mm 1 mm 否 锌 钢 热浸镀锌 6059248
3 m
MKSMU 615 FT 3050 mm 150 mm 60 mm 1 mm 否 锌 钢 热浸镀锌 6059250
3 m
MKSMU 620 FT 3050 mm 200 mm 60 mm 1 mm 否 锌 钢 热浸镀锌 6059252
3 m
MKSMU 630 FT 3050 mm 300 mm 60 mm 1 mm 否 锌 钢 热浸镀锌 6059254
3 m
MKSMU 640 FT 3050 mm 400 mm 60 mm 1 mm 否 锌 钢 热浸镀锌 6059256
3 m
MKSMU 650 FT 3050 mm 500 mm 60 mm 1 mm 否 锌 钢 热浸镀锌 6059258
3 m
MKSMU 660 FT 3050 mm 600 mm 60 mm 1 mm 否 锌 钢 热浸镀锌 6059260
3 m
附件

系统附件

产品 型号 产品编码 数量

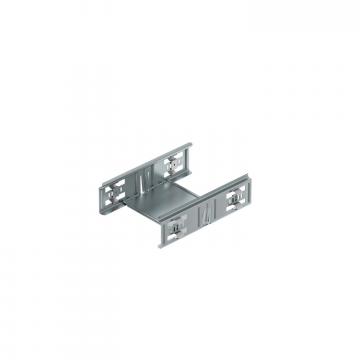

直线连接件Magic DD 直线连接件Magic DD KTSMV 615 DD 6068938
1 个
90°转角 60 FT 90°转角 60 FT RB 90 615 FT 6036592
1 个
延长三通60FT 延长三通60FT RAA 615 FT 6042213
1 个
T型件60 FT T型件60 FT RT 615 FT 6038132
1 个
带旋转扣盖板 带旋转扣盖板 DRL 150 DD 6052706
3 m
隔板60 DD 隔板60 DD TSG 60 DD 6062327
3 m

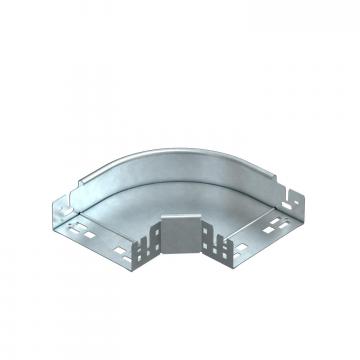

Magic90°弯头60 FT Magic90°弯头60 FT RBM 90 615 FT 6041152
1 个
