大跨距电缆桥架WKSG 110 FT
项目编号 6098145 | EAN码 4012196370030
- 产品描述
-

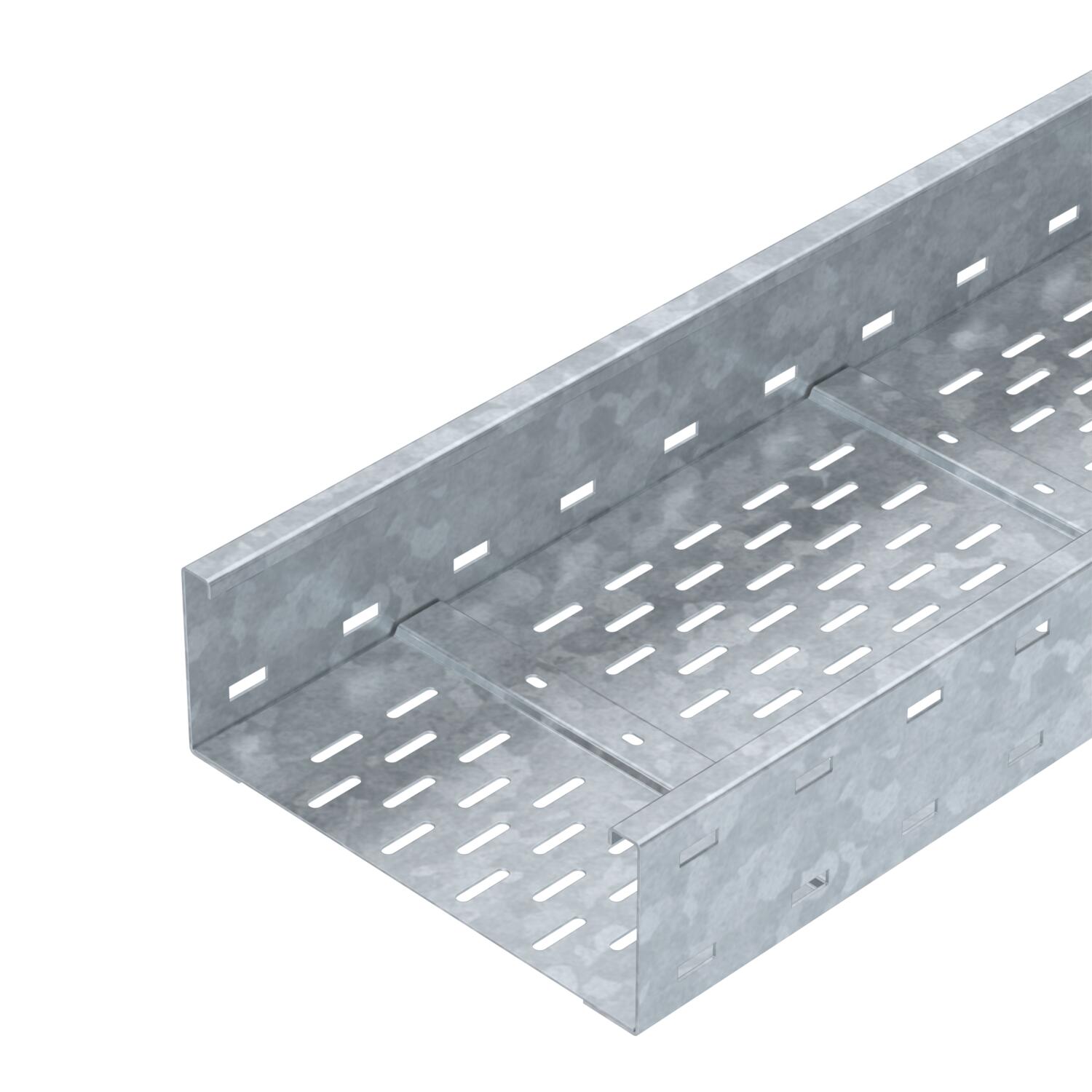

产品描述大跨度电缆桥架系统，带孔，侧高110 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
WRVL 110型纵向连接件须按一定比例单独订购。
-
- 技术资料
-
技术参数
不锈钢，已酸洗 否 使用长度 6000 mm 侧孔 是 功能维护 否 可用截面 30500 mm² 可用截面 305 cm² 地面安装孔 是 尺寸 110 x 300 尺寸 110x300x6000 材料 钢 板厚 2 mm 电缆拖链系统连接器类型 拧紧 磁性屏蔽衰减率（带盖板） 50 dB 磁性屏蔽衰减率（无盖板） 20 dB 表面 热浸镀锌 连接件型号 不带连接件 长跨距规格 是 颜色 锌 尺寸

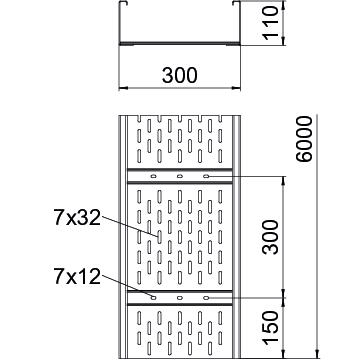

宽度 300 mm 尺寸 B 300 mm 尺寸 L 6000 mm 长度 6000 mm 高度 110 mm 负载
支撑间距3.0 m 2,5 kN/m 支撑间距3.5 m 2,01 kN/m 支撑间距4.0 m 1,6 kN/m 支撑间距4.5 m 1,32 kN/m 支撑间距5.0 m 0,75 kN/m 支撑间距5.0 m 1,1 kN/m 支撑间距7.0 m 0,45 kN/m 支撑间距8.0 m 0,2 kN/m 二氧化碳足迹（Product Carbon Footprint）
CO2 足迹 (GWP) 从摇篮到大门 18,4529 kg CO2e / 1 米 CO₂ Footprint (GWP) 18,4529 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 技术资料
大跨度电缆桥架WKSG 110负载图
- 所有型号
-
系统附件
产品 型号 产品编码 数量
直线连接件FT
WRVL 110 FT 6091180 2 个
底部连接件DD
SSLB 300 DD 7070318 20 个
可调连接件FT
WRGV 110 FT 6091334 2 个
90°转角，110 FT
WRB 90 130 FT 6098348 1 个
旁接三通，110 FT
WRAA 130 FT 6098449 1 个
角附加件 110 FT
WEAS 110 FT 6098479 1 个
隔板85 DD
TSG 85 DD 6062331 3 m - 下载
-
符合UK标准声明 WKSG 130 FT / 6098145 , 0.09MB , pdfREACH 符合性声明 WKSG 130 FT / 6098145 , 0.13MB , pdfRoHS 符合性声明 WKSG 130 FT / 6098145 , 0.13MB , pdf环保产品声明（EPD) WKSG 130 FT / 6098145 , 2.03MB , pdf
