大跨度电缆桥架WKSG 110 FS
项目编号 6098119 | EAN码 4012196351558
- 产品描述
-

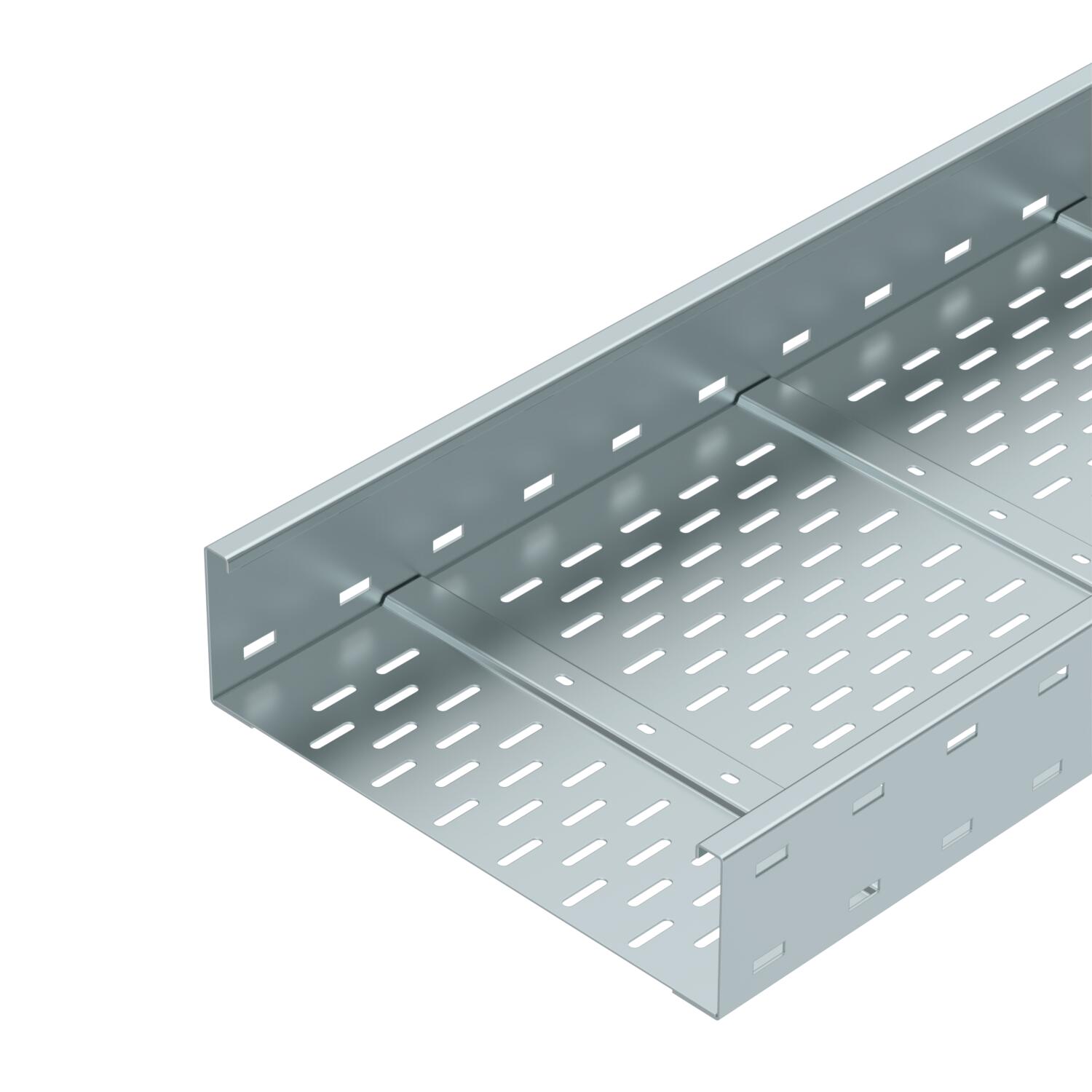

产品描述大跨度电缆桥架系统，带孔，侧高110 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
WRVL 110型纵向连接件须按一定比例单独订购。
-
- 技术资料
-
技术参数

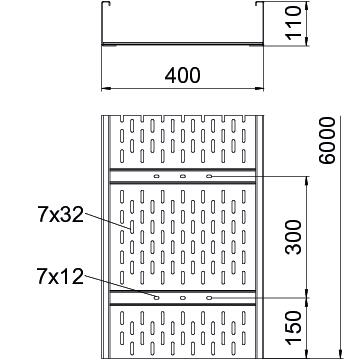

不锈钢，已酸洗 否 使用长度 6000 mm 侧孔 是 功能维护 否 可用截面 408 cm² 可用截面 40800 mm² 地面安装孔 是 尺寸 110x400x6000 尺寸 400 x 110 材料 钢 板厚 2 mm 电缆拖链系统连接器类型 拧紧 磁性屏蔽衰减率（带盖板） 50 dB 磁性屏蔽衰减率（无盖板） 20 dB 表面 带钢镀锌 连接件型号 不带连接件 长跨距规格 是 颜色 锌 尺寸
宽度 400 mm 尺寸 B 400 mm 尺寸 L 6000 mm 尺寸H 10 mm 长度 6000 mm 高度 110 mm 负载
支撑间距3.0 m 2,9 kN/m 支撑间距3.5 m 2,43 kN/m 支撑间距4.0 m 2 kN/m 支撑间距4.5 m 1,72 kN/m 支撑间距5.0 m 1,5 kN/m 支撑间距5.0 m 1 kN/m 支撑间距7.0 m 0,7 kN/m 支撑间距8.0 m 0,4 kN/m 二氧化碳足迹（Product Carbon Footprint）
CO2 足迹 (GWP) 从摇篮到大门 22,1046 kg CO2e / 1 米 CO₂ Footprint (GWP) 22,1046 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 技术资料
大跨度电缆桥架WKSG 110负载图
- 所有型号
-
系统附件
产品 型号 产品编码 数量
直线连接件，FS
WRVL 110 FS 6091164 2 个
底部连接件FS
SSLB 400 FS 7070221 20 个
铰链连接件，FS
WRGV 110 FS 6091318 2 个
90°转角，110 FS
WRB 90 140 FS 6098312 1 个
旁接三通，110 FS
WRAA 140 FS 6098413 1 个
角附加件 110 FS
WEAS 110 FS 6098475 1 个
隔板85 FS
TSG 85 FS 6062114 3 m - 下载
-
