AW 80托臂
项目编号 6417817 | EAN码 4012196203659
- 产品描述
-

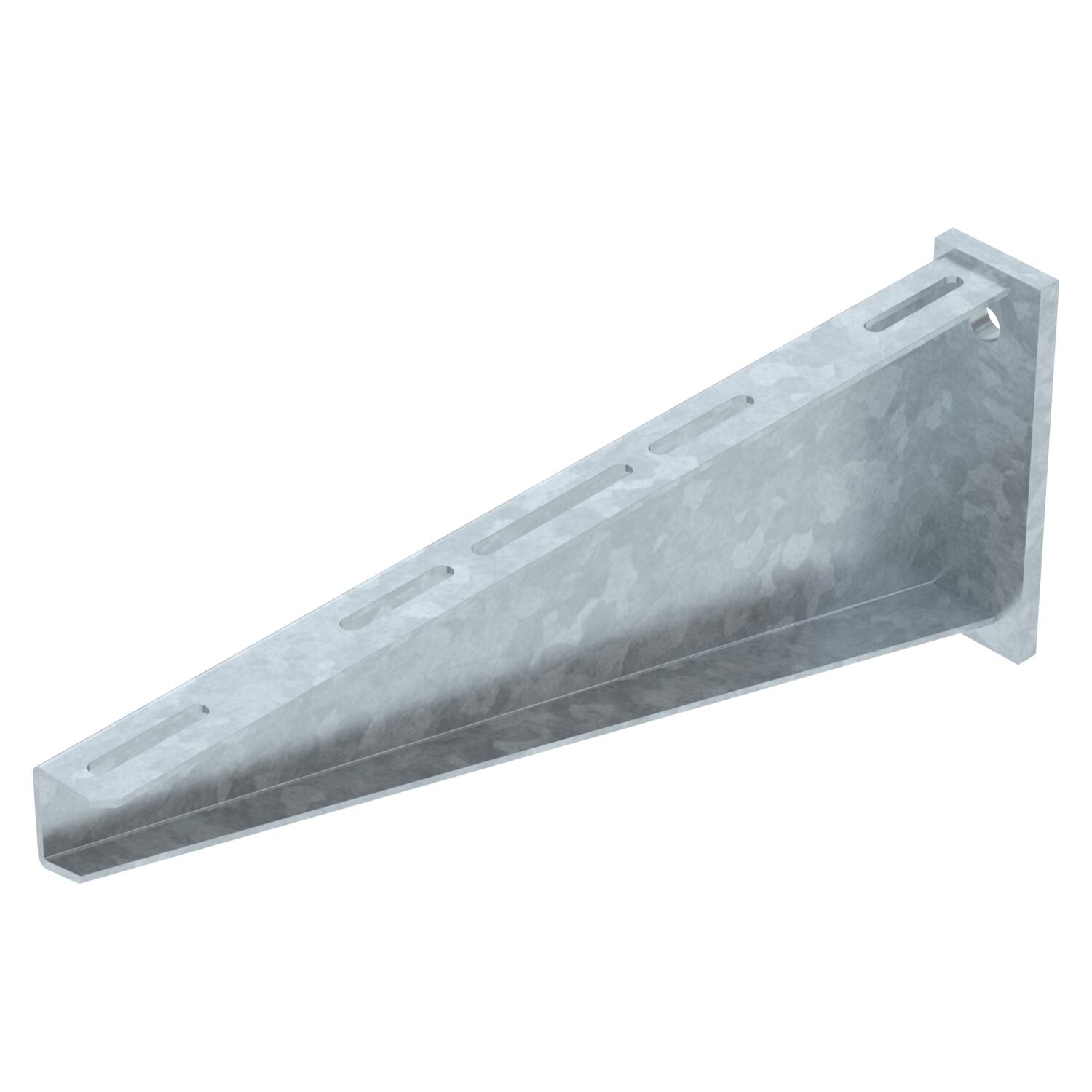

产品描述重型墙面托臂，带焊接顶板。
使用 M6 圆头螺钉固定电缆桥架和梯架时，请单独订购垫圈（托臂上的孔 9 x ...）。
-
- 技术资料
-
技术参数
F (kN) 8 kN 不锈钢，已酸洗 否 产品系列 AW 80 Series 功能维护 否 孔径 17,5 mm 尺寸 B510mm 最大角度范围 90 mm 最小角度范围 90 mm 材料 钢 符合ROHS 是 表面 热浸镀锌 规格 墙壁和立柱悬臂 颜色 锌 尺寸

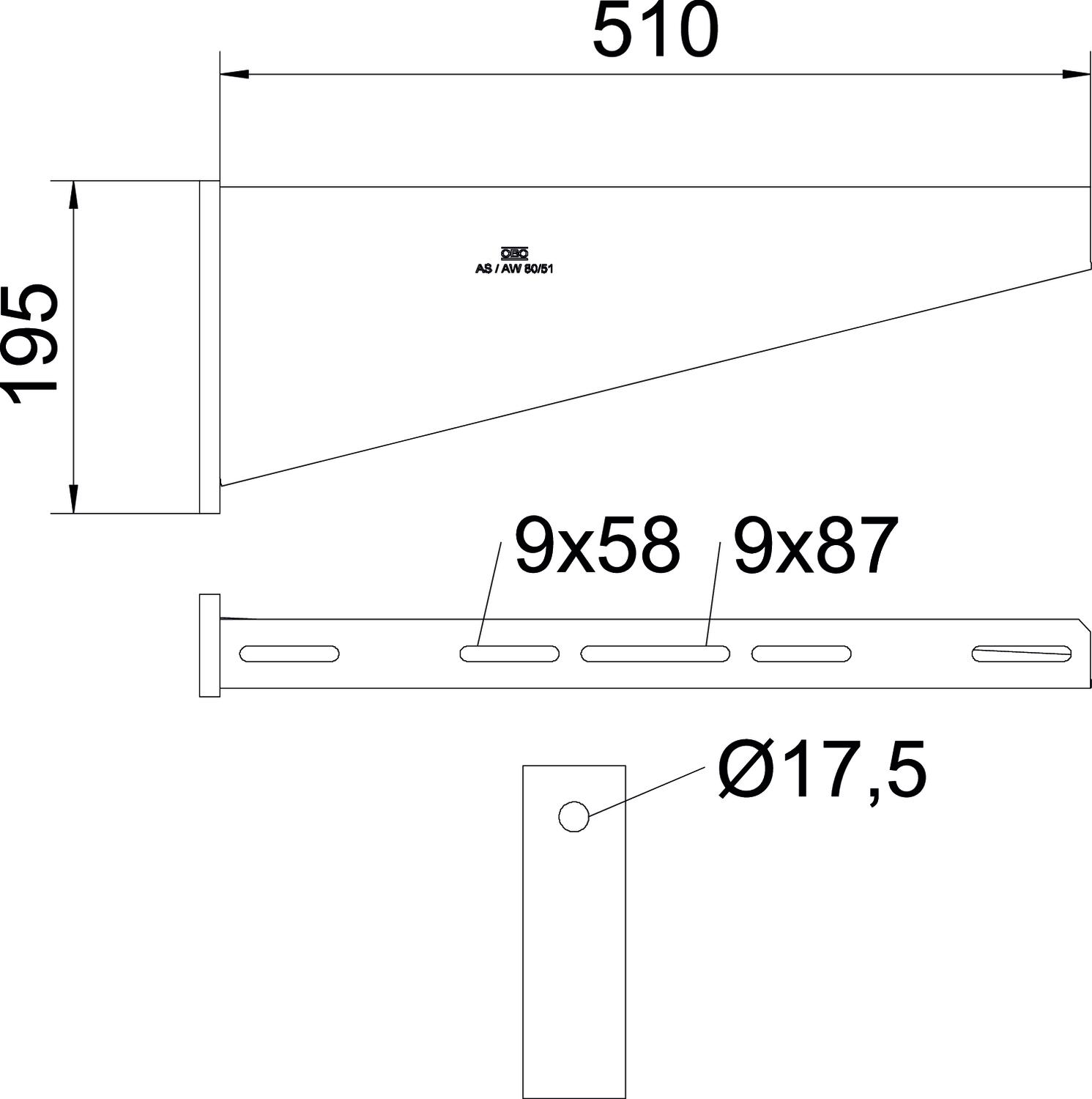

宽度 510 mm 尺寸 A 60 mm 尺寸 B 510 mm 尺寸H 195 mm 长度 60 mm 高度 195 mm 二氧化碳足迹（Product Carbon Footprint）
CO2 足迹 (GWP) 从摇篮到大门 8,5539 kg CO2e / 1 件 CO₂ Footprint (GWP) 8,5539 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 技术资料
AW 80型托臂负载图
-
在允许的托臂负载情况下弯折托臂尖端
-
允许托臂负载，单位：kN，无人力负载
-
以 mm 为单位的臂长的载荷曲线
-
- 所有型号
-
安装附件
产品 型号 产品编码 数量
带组合螺母F的大圆头螺栓
FRSB 6x12 F 6406122 100 个 - 下载
-
